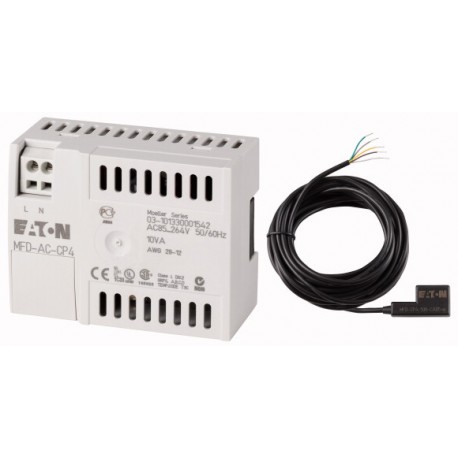

MFD-AC-CP4-500 286823 EATON ELECTRIC Module de communication/alimentation pour afficheur décentralisé, 100-2.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

MFD-AC-CP4-500 286823 EATON ELECTRIC Module de communication/alimentation pour afficheur décentralisé, 100-2..

MFD-AC-CP4-500

286823

EATON-MOELLER

Module de communication/alimentation pour afficheur décentralisé, 100-240VAC, easy500/700

Plus de détails


Commande industrielle API > Panneau à écran alphanumérique

Relais EASY programmables et écrans MFD

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Module de communication/alimentation pour afficheur décentralisé, 100-240VAC, easy500/700
Le module d'alimentation et de communication peut être utilisé avec l'unité d'affichage et de commande MFD-80... servant ainsi d'afficheur de texte décentralisé pour easy500 / easy700 , indice de protection IP20 câble de liaison vers module logique easy500 / easy700 fourni (5 m/à couper à la longueur voulue).

Gamme de livraison

Gamme
Afficheurs multifonctions MFD-Titan
Fonction de base
Modules alimentation/UC
Description
Degré de protection IP20
avec câble de liaison (5 m, fractionnable)
Tension d’alimentation
100 - 240 V AC
Utilisation avec
easy500
easy700
Remarques
Possibilité d'association avec l'unité d'affichage/de commande MFD-80... en tant qu'afficheur décentralisé

Caractéristiques techniques

Généralités
Conformité aux normes
EN 61000-6-1/-2/-3/-4, IEC 60068-2-6, IEC 60068-2-27
Encombrements (L x H x P)
107.5 x 90 x 30 mm
Poids
0.145 kg
Facilité de montage et gain de place
Enfichage sur la tige de fixation de l'afficheur ou encliquetage sur profilé chapeau selon IEC/EN 60715, 35 mm de prof. (sans afficheur)
Sections raccordables
Conducteur à âme massive
0,2⁄4 (AWG 24 - 12) mm2
Conducteur souple avec embout
0,2⁄2,5 (AWG 24 - 12) mm2
Tournevis pour vis à fente
3.5 x 0.6 mm
Résistance climatique
Température d'emploi environnante
-25 à +55 ; froid selon IEC 60068-2-1 ; chaleur sèche selon IEC 60068-2-2 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Stockage
- 40 - 70 °C
Humidité relative, sans condensation (IEC/EN 60068-2-30)
5 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Résistance mécanique
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Vibrations (IEC/EN 60068-2-6)Amplitude constante 0.15 mm
10 - 57 Hz
Vibrations (IEC/EN 60068-2-6)Accélération constante 2 g
57 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
18 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
1 m
Position de montage
verticalement
Compatibilité électromagnétique (CEM)
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge au contact
6 kV
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3
10 V/m
immunité aux perturbations radioélectroniques
EN 55011 classe B, EN 55022 classe B
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câble d'alimentation
2 kV
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câbles de signaux
2 kV
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Tenue diélectrique
Dimensionnement des lignes de fuite et distances dans l'air
EN 50178, UL 508, CSA C22.2, No. 142
Tenue diélectrique
EN 50178
Durée de sauvegarde par piles de l'horloge temps réel
Précision de l'horloge temps réel
±5 s/jour en moy. (±0.5 h⁄année) s/jour
Précision de répétition des relais temporisés
Précision des relais temporisés (par rapport à la valeur indiquée)
± 0.02 %
RésolutionPlage « S »
5 ms
RésolutionPlage « M:S »
1 s
RésolutionPlage « H:M »
1 min
Mémoire rémanente
Cycles d'écriture
1010(Cycles de lecture/écriture)
Alimentation
Tension assignée d'emploi [Ue]
100/110/115/120//230/240 AC (+10/-15 %) V
Plage admissible
85…264 V AC
Fréquence
50⁄60 (± 5%) Hz
Courant d'entréesous 115/120 V AC 60 Hz
en moyenne : 90 mA
Courant d'entréesous 230/240 V AC 50 Hz
en moyenne : 60 mA
Puissance dissipéePuissance dissipée sous 24 V DC
17 W
Puissance dissipéesous 115/120 V AC
en moyenne : 11 VA
Puissance dissipéesous 230⁄240 V AC
en moyenne : 15 VA
Réseau easyNet
Participants
max. 8 Nombre
Vitesse de transmission/distance
1000 Kbits/s, 6 m
500 Kbits/s, 25 m
250 Kbits/s, 40 m
125 Kbits/s, 125 m
50 Kbits/s, 300 m
20 Kbits/s, 700 m
10 Kbits/s, 1000 m
Distance
Max. 5 m
Séparation galvaniqueavec l'alimentation
oui
Séparation galvaniquepar rapport aux entrées
oui
Séparation galvaniquepar rapport à l'interface PC, au carte mémoire, au easyNet, à easyLink
oui
Résistance de terminaison de bus (premier et dernier participants)
oui
Raccordement
RJ45, 8 pôles

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
17 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commande industrielle API (EG000024) / Panneau à écran alphanumérique (EC001426)
Electricité, Electronique, Automatisation et Commande / Composant d'affichage et de commande / Panel (HMI) / Text panel (HMI) ([email protected] [AFX018003])
tension d'alimentation CA 50 Hz
85 - 264 V
tension d'alimentation CA 60 Hz
85 - 264 V
tension d'alimentation CC
0 - 0 V
type de tension d’alimentation
AC/DC
nombre d'interfaces matérielles Industrial Ethernet
0
nombre d'interfaces matérielles PROFINET
0
nombre d'interfaces matérielles en série RS-232
0
nombre d'interfaces matérielles en série RS-422
0
nombre d'interfaces matérielles en série RS-485
0
nombre d'interfaces matérielles en série TTY
0
nombre d'interfaces matérielles USB
0
nombre d'interfaces matérielles parallèles
0
nombre d'interfaces matérielles Wireless
0
nombre d'autres interfaces matérielles
2
protocole pris en charge pour TCP/IP
non
protocole pris en charge pour PROFIBUS
non
protocole pris en charge pour CAN
non
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
protocole pris en charge pour KNX
non
protocole pris en charge pour MODBUS
non
protocole pris en charge pour Data-Highway
non
protocole pris en charge pour DeviceNet
non
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
non
standard radio Bluetooth
non
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio GSM
non
standard radio UMTS
non
maître IO-Link
non
finition de l'écran
LCD avec rétro-éclairage
nombre de lignes d'affichage
4
nombre de caractères par ligne
16
hauteur de caractères max., affichage
32 mm
mémoire projet/mémoire utilisateur utiles
0 Ko
avec clavier numérique
non
avec clavier alphabétique
non
nombre de touches de fonction, programmable
4
nombre de touches à LED
0
nombre de touches système
0
avec affichage de messages
oui
avec système de message (tampon et acquittement inclus)
non
représentation des valeurs de processus (sortie) possible
oui
valeur de processus par défaut (entrée) possible
oui
avec recettes
non
nombre de niveaux de protection par mot de passe
1
sortie d'impression disponible
non
nombre de langues en ligne
13
classe de protection (IP), face avant
IP65
Degré de protection (NEMA)
12
température d'utilisation
25 - 55 °C
objets graphiques représentables
non
adapté aux fonctions de sécurité
non
largeur de l'avant
86.5 mm
hauteur de l'avant
86.5 mm
profondeur d'encastrement
36.2 mm

Homologations

Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01 + 2258-02
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP20, UL/CSA Type: -

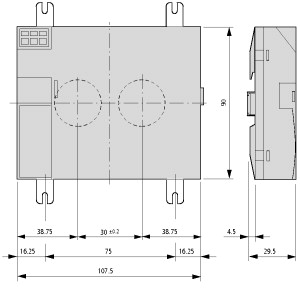

Encombrements

252X016

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SAFETY LOGIC EN.pdf 2 Mbytes
MFD-AC-CP4-500 286823 FR_286823.pdf 204 Kbytes MFD-AC-CP4-500 286823 FR_286823.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
