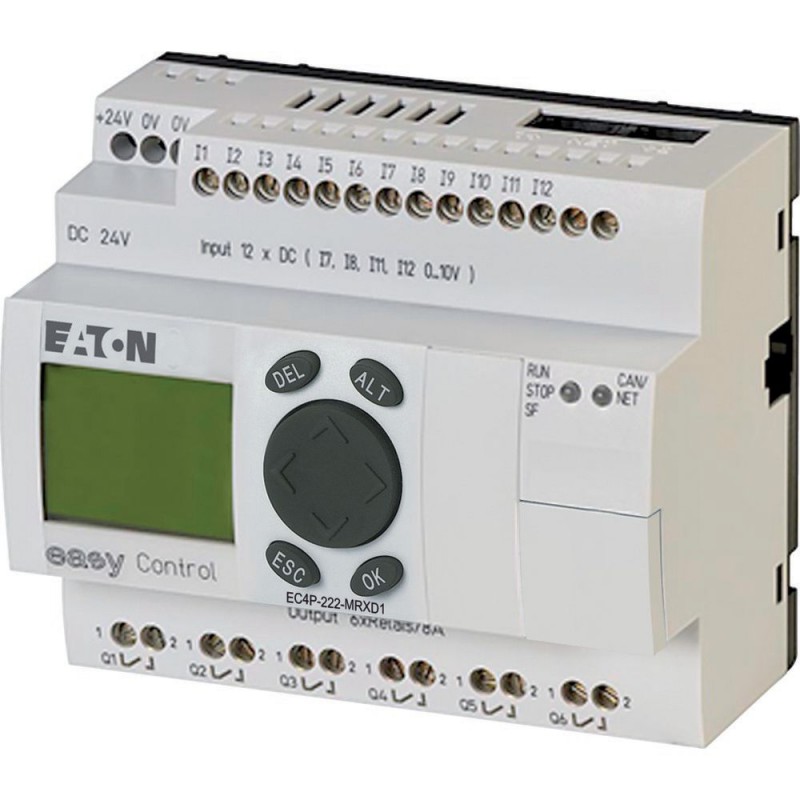

EC4P-222-MRXD1 106401 EATON MOELLER Automate compact, 24V DC, 12 entr. TOR (dont 4 entr. analog.), 6 sort.TO.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

EC4P-222-MRXD1 106401 EATON MOELLER Automate compact, 24V DC, 12 entr. TOR (dont 4 entr. analog.), 6 sort.TO..

EC4P-222-MRXD1

106401

EATON - MOELLER

Disponible

Expédition hui

Automate compact, 24V DC, 12 entr. TOR (dont 4 entr. analog.), 6 sort.TOR (R), ethernet, CAN, afficheur

Plus de détails


Blocs Relais Programmables

easy Control EC4P - EATON - MOELLER

easy control - EC4P - CPU's - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$543.39
2+$534.14
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison

  possibilité d'extension : entrées/sorties et systèmes de bus
possibilité de marquage laser individuel avec EC4-COMBINATION-*
Description
  easyNet/CANopen® et Ethernet embarqué(e)s
Entrées

Tout-ou-rien
  12
Dont utilisables de manière analogique
  4
Sorties

Relais 10 A (UL)
  6
Autres caractéristiques

Afficheur et touches de saisie

Tension d’alimentation
  24 V DC
Caractéristiques techniques
Généralités
Encombrements (L x H x P)
 mm107.5 x 90 x 72 sans/79 avec adaptateur pour MCC (6 PE)
Poids
 kg0.3
Facilité de montage et gain de place
  Fixation sur profilé chapeau IEC/EN 60715, 35 mm ou fixation par vis à l'aide de 3 pattes de montage ZB4-101-GF1 (équipements complémentaires)
Sections raccordables
Conducteur à âme massive
 mm20.2/4 (AWG 22 - 12)
Conducteur souple avec embout
 mm20.2 - 2.5 (AWG22 - 12)
Tournevis pour vis à fente
 mm3.5 x 0.8
Couple de serrage max.
 Nm0.6
Résistance climatique
Température d'emploi environnante
 °C-25 à +55 ; froid selon IEC 60068-2-1 ; chaleur sèche selon IEC 60068-2-2
Condensation
  Eviter la condensation (prendre mesures appropriées).
Afficheur à cristaux liquides (fiabilité de la lecture)
 °C0 - 55
Stockage
ϑ°C-40 - +70
Humidité relative, sans condensation (IEC/EN 60068-2-30)
 %5 - 95
Pression de l'air (service)
 hPa1080 - 1080
Résistance mécanique
Degré de protection (IEC/EN 60529, EN50178, VBG4)
  IP20
Vibrations (IEC/EN 60068-2-6)
 Hz
Amplitude constante 0.15 mm
 Hz10 - 57
Accélération constante 2 g
 Hz57 - 150
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
 Chocs18
Chute et culbute (IEC/EN 60068-2-31)
Hauteur de chutemm50
Chute libre, appareil emballé (IEC/EN 60068-2-32)
 m1
Position de montage
  verticalement
Compatibilité électromagnétique (CEM)
Catégorie de surtension/Degré de pollution
  II/2
Décharges électrostatiques (ESD)

Norme appliquée
  IEC EN 61000-4-2, niveau 3
Décharge dans l'air
 kV8
Décharge au contact
 kV6
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3
 V/m10
immunité aux perturbations radioélectroniques
  EN 55011 classe B, EN 55022 classe B
Transitoires rapides en salves
 kVIEC/EN 61000-4-4, niveau 3
Transitoires rapides en salves

Câble d'alimentation
 kV2
Câbles de signaux
 kV2
Ondes de choc (Surge)
  2 kV (câbles d'alimentation symétriques, EASY...AC)
0,5 kV (câbles d'alimentation symétriques, EASY...DC)
selon IEC/EN 61000-4-5
Perturbations conduites (IEC/EN 61000-4-6)
 V10
Tenue diélectrique
Dimensionnement des lignes de fuite et distances dans l'air
  EN 50178, UL 508, CSA C22.2, No. 142
Tenue diélectrique
  EN 50178
Durée de sauvegarde par piles de l'horloge temps réel
Durée de sauvegarde de l'horloge temps réel


   Durée de sauvegarde (en heures) en cas de supercondensateur chargé au maximum
Durée de fonctionnement (années)
Précision de l'horloge temps réel
 s/jouren moy.± 5 (± 0,5 h⁄année)
Mémoire rémanente
Cycles d'écriture
  10000000000 (10¹>) (cycles de lecture⁄écriture)
Alimentation
Tension assignée d'emploi
UeV24 DC (-15/+20%)
Plage admissible
Ue 20.4 - 28.8 V DC
Ondulation résiduelle
 % 5
Courant d'entrée
  140 mA sous U en moy.e
Chutes de tension
 ms≤ 10
(IEC/EN 61131-2)
Puissance dissipée
P 3,4 W en moy.
UC (unité centrale)
Processeur
  Infineon XC161
Mémoire

Code programme/données
 Koctets256/14 segments de 16 Koctets
Mémoires internes/Données rémanentes
 Koctets16/4/4/8
Temps de cycle moyen pour 1 k instructions (bit, octet)
 ms< 0.3
Interfaces
Interface PRG RS232

Vitesse de transmission
 kbits/s4.8, 9.6, 19.2, 38.4, 57.6, 115.2 (format des caractères : 8 bits de données, pas de parité, 1 bit d'arrêt)
Raccordement
  Connecteur femelle RJ 45
Séparation galvanique
  aucun(e)
Mode maître

Vitesses de transmission des données
 Kbits/s0.3, 0.6, 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6
Format des caractères
  8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1
Nombre d'octets d'émission dans un bloc
  190 octet
Nombre d'octets de réception dans un bloc
  190 octet
Ethernet

Vitesse de transmission
 Mbits/s10 MBit/s, 100 m
Raccordement
  RJ45
Séparation galvanique
  non
CANopen®

Vitesse de transmission
  500 Kbits/s, 25 m250 Kbits/s, 60m125 Kbits/s, 125 m50 Kbits/s, 300 m20 Kbits/s, 700 m10 Kbits/s, 1000 m
Résistance de terminaison de bus (premier et dernier participants)
  Connecteur EASY-NT-R (avec résistance de terminaison de bus 120 Ω)
Raccordement
  2 x RJ45, 8 pôles
Mode maître

Nombre
  8
Mode esclave

Participants
 Nombremax. 126
Type de PDO
  asynchrone, cyclique, acyclique
Profil de l'appareil
  selon DS 301 V4
Entrées tout-ou-rien 24 V DC
Nombre
  12
Entrées utilisables comme entrées analogiques
  4 (I7, I8, I11, I12)
Visualisation d'état
  LCD-Display
Séparation galvanique
  avec les sorties : oui
par rapport au réseau easyNet, easyLink
Tension assignée d'emploi
UeV CC24
Tension d'entrée
 V CC< 5 (I1 - I6, I9 - I10) < 8 (I7, I8, I11, I12) avec signal à „0“
> 15.0 (I1 - I6, I9, I10) > 8.0 (I7, I8, I11, I12) avec signal à „1“
Courant d'entrée à l'état « 1 »

Courant d’entrée avec signal à 1
 mA3.3 (I1 à I6)
2,2 (I7, I8)
3,3 (I9, I10)
2,2 (I11, I12)
Temporisation
 ms0.02 en moy. (I1 – I4) ; 0,25 en moy. (I5 – I12) (de « 0 » à « 1 »)
0.02 en moy. (I1 - I4), 0.25 en moy. (I5 - I12) (de « 0 » à « 1 »)
Longueur de câble
 M100 (non blindé)
Compteur incrémental

Nombres d'entrées de comptage
  1 (I1, I2, I3, I4)
Plage de valeurs
  32 bits
Fréquence de comptage
 kHz 40
Forme des impulsions
  Rectangle
Entrées de comptage
  I1, I2
Entrée de référence
  I3
Entrée pour commutateur de référence
  I4
Entrées de comptage I1 et I2, I3 et I4
  1
Décalage des signaux
  90°
Entrées de comptage rapide

Nombre
  2 (I1, I2) pour 16 bits ou 1 (I1) pour 32 bits
Plage de valeurs
  16/32 bits
Longueur de câble
 M 20 (blindé)
Fréquence de comptage
 kHz< 50
Forme des impulsions
  Rectangle
Entrées analogiques
Nombre
  4 (I7, I8, I11, I12)
Séparation galvanique
  avec les sorties : oui
par interface/carte mémoire : non
Nature des entrées
  Tension CC
Plage de signal
  0 - 10 V DC
Résolution
  0,01 V analogique
0,01 V tout-ou-rien
10 Bit (valeur : 0 - 1023)
Impédance d’entrée
 kΩ11.2
Précision par rapport à la valeur effective

entre deux appareils « easy »
 %± 3
au sein d'un appareil
 %± 2, (I7, I8, I11, I12) ± 0.12 V
Temps de conversion analogique/tout-ou-rien
 msà chaque cycle d'unité centrale
Courant d'entrée
 mA< 1
Longueur de câble
 M 30, blindé
Sorties à relais
En groupes de
  1
Mise en parallèle de sorties pour augmentation de la puissance
  Non autorisée
Protection d'un relais de sortie
  Disjoncteur de protection ligne B16 ou fusible 8 A (T)
Séparation galvanique
  avec l'alimentation : oui
par rapport aux entrées : oui
En groupes
Séparation de sécurité selon EN 50178: 300 V AC
Isolation de base : 600 V AC
Longévité mécanique
manœuvresx 10610
Circuits électriques

Courant thermique conventionnel (10 A UL)
 A8
Recommandés pour charge cicontre sous 12 V AC/DC
 mA> 500
Protection contre les courts-circuits, cos ϕ = 1, caractéristique B16 sous 600 A
 A16
Protection contre les courts-circuits, cos ϕ = 0.5 à 0.7 ; caractéristique B16 sous 900 A
 A16
Tension assignée de tenue aux chocs Uimp contact-bobine
 kV6
Tension assignée d'emploi
UeV AC250
Tension assignée d'isolement
UiV AC250
Séparation de sécurité selon EN 50178
 V AC300 entre bobine et contact
300 entre deux contacts
Pouvoir de fermeture

AC-15, 250 V CA, 3 A (600 man./h)
manœuvres 300000
DC-13, L/R 150 ms, 24 V DC, 1 A (500 S/h)
manœuvres 200000
Pouvoir de coupure

AC-15, 250 V AC, 3 A (600 man./h)
manœuvres 300000
DC-13, L/R 150 ms, 24 V DC, 1 A (500 S/h)
manœuvres 200000
Charge des lampes à incandescence

1000 W sous 230/240 V AC
manœuvres 25000
500 W sous 115/120 V AC
manœuvres 25000
Charge des tubes fluorescents

Charge tubes fluorescents 10 x 58 W sous 230/240 V AC

avec ballast
manœuvres 25000
non compensés
manœuvres 25000
1 x 58 sous 230/240 V AC, compensés de manière classique
manœuvres 25000
Fréquence de commutation

Nombre de manœuvres mécaniques
 x 10610
Fréquence de commutation
 Hz10
Charge ohmique (des lampes à incandescence, par ex.)
 Hz2
Charge inductive
 Hz0.5
UL/CSA

Courant ininterrompu sous 240 V AC
 A10
Courant ininterrompu sous 24 V DC
 A8
AC

Control Circuit Rating Codes (catégorie d'emploi)
  B 300 Light Pilot Duty
Tension assignée d'emploi max.
 V AC300
courant thermique ininterrompu max. cos ϕ = 1 sous B 300
 A5
puissance apparente max. à la fermeture/à la coupure (Make/Break)cos ϕ = 1 sous B 300
 VA3600/360
DC

Control Circuit Rating Codes (catégorie d'emploi)
  R 300 Light Pilot Duty
Tension assignée d'emploi max.
 V DC300
Courant thermique ininterrompu max. sous R 300
 A1
Puissance apparentemax. à la fermeture/à la coupure (Make/Break) sous R 300
 VA28/28
Réseau easyNet
Résistance de terminaison de bus (premier et dernier participants)
  Connecteur EASY-NT-R (avec résistance de terminaison de bus 120 Ω)
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA0
Puissance dissipée par pôle, en fonction du courant
PvidW0
Puissance dissipée du matériel, fonction du courant
PvidW0
Puissance dissipée statique, dépendante du courant
PvsW3.4
Pouvoir d'émission de puissance dissipée
PveW0
Température d’emploi min.
 °C-25
Température d’emploi max.
 °C55
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
contient des unités fonctionnelles
  oui
contient un appareil de base
  oui
contient un châssis de modules
  non
contient une alimentation
  oui
contient un module d'entrée analogique
  oui
contient un module de sortie analogique
  non
contient un module d'entrée numérique
  oui
contient un module de sortie numérique
  oui
contient un module fonctionnel
  oui
contient un module technologique
  non
contient un module de communication
  oui
contient une unité de mémoire
  oui
contient un module de simulation
  non
contient un câble de connexion
  non
contient une unité de commande
  oui
contient un écran
  oui
contient un logiciel de programmation
  non
contient un logiciel d'ingénierie
  oui
contient un logiciel de visualisation
  non
contient des bibliothèques
  oui
contient de la documentation
  oui
contient d'autres composants
  oui
logiciel préinstallé
  non
Homologations
Product Standards  IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking
UL File No.  E135462
UL Category Control No.  NRAQ
CSA File No.  012528
CSA Class No.  2252-01
North America Certification  UL listed, CSA certified
Specially designed for North America  No
Current Limiting Circuit-Breaker  No
Degree of Protection  IEC: IP20, UL/CSA Type: -
Agréments pour l'équipement des navires  LR
BV

Encombrements
CAO données
Plus d'informations sur les produits (liens)
IL05003003Z (AWA2724-2334) easyControl : automate programmable compact

IL05013018Z (AWA2528-2175) Alimentation, module de communication

MN05003003Z Manuel d'utilisation easyControl, automate programmable EC4-200



Datasheet - PDF

Commentaires: (0)

Aucun commentaire sur le produit encore.

Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
  Captcha
  Écrire commentaire
Avez-vous des questions d'achat?

Si vous avez des questions d'achat , vous pouvez visiter les liens suivants ou nous envoyer un email.

S'il-vous-plaît attendez





* Les champs obligatoires

ou
