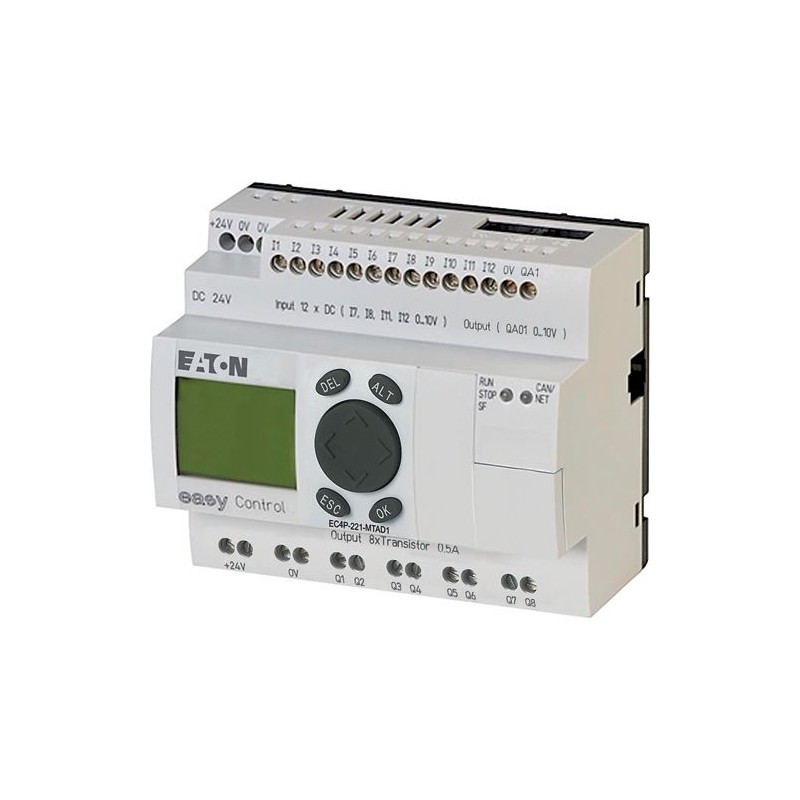

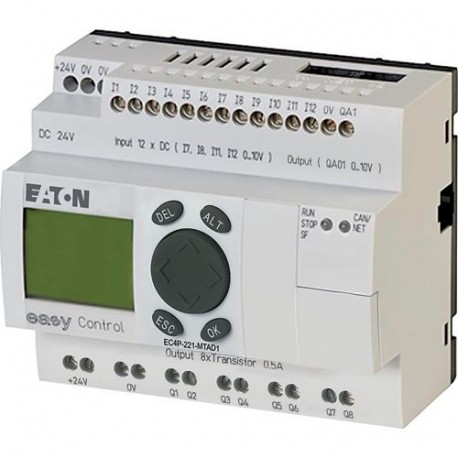

EC4P-221-MTAD1 106395 0004519736 EATON ELECTRIC Automate compact, 24V DC, 12 entr. TOR (dont 4 entr. analog...

0/5 - 0 Opiniones

Référence EC4P-221-MTAD1

Code 106395

Numéro de catalogue: 0004519736

Fabricant: EATON-MOELLER

Description:

Automate compact, 24V DC, 12 entr. TOR (dont 4 entr. analog.), 8 sort. TOR(T), 1sort. analog, CAN, afficheur

Plus de détails

Catégories:
Commande industrielle API > Kit d'appareils

Automates programmables EC4P

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Garantie, réparation et dévolution.

En savoir plus

▲

Automate compact, 24V DC, 12 entr. TOR (dont 4 entr. analog.), 8 sort. TOR(T), 1sort. analog, CAN, afficheur

Automate compact pour applications d'automatisation de petite et moyenne envergure, programmation selon IEC 61131 (CoDeSys), L'interface Ethernet (modèles EC4P-222) et l'interface série servent à la programmation, à la communication par UDP et Modbus ainsi qu'à la connexion de clients OPC

Gamme de livraison

possibilité d'extension : entrées/sorties et systèmes de bus
possibilité de marquage laser individuel avec EC4-COMBINATION-*

Description

easyNet/CANopen® embarquées

Entrées

Tout-ou-rien

Dont utilisables de manière analogique

Sorties

Transistor

analog

Autres caractéristiques

Afficheur et touches de saisie

✓

Tension d’alimentation

24 V DC

Caractéristiques techniques

Généralités

Encombrements (L x H x P)

107.5 x 90 x 72 sans/79 avec adaptateur pour MCC (6 PE) mm

Poids

0.3 kg

Facilité de montage et gain de place

Fixation sur profilé chapeau IEC/EN 60715, 35 mm ou fixation par vis à l'aide de 3 pattes de montage ZB4-101-GF1 (équipements complémentaires)

Sections raccordables

Conducteur à âme massive

0.2/4 (AWG 22 - 12) mm²

Conducteur souple avec embout

0.2 - 2.5 (AWG22 - 12) mm²

Tournevis pour vis à fente

0.8 x 3.5 mm

Couple de serrage max.

0.6 Nm

Résistance climatique

Température d'emploi environnante

-25 à +55 ; froid selon IEC 60068-2-1 ; chaleur sèche selon IEC 60068-2-2 °C

Condensation

Eviter la condensation (prendre mesures appropriées).

Afficheur à cristaux liquides (fiabilité de la lecture)

0 - 55 °C

Stockage [ϑ]

-40 - +70 °C

Humidité relative, sans condensation (IEC/EN 60068-2-30)

5 - 95 %

Pression de l'air (service)

1080 - 1080 hPa

Résistance mécanique

Degré de protection (IEC/EN 60529, EN50178, VBG4)

IP20

Vibrations (IEC/EN 60068-2-6)Amplitude constante 0.15 mm

10 - 57 Hz

Vibrations (IEC/EN 60068-2-6)Accélération constante 2 g

57 - 150 Hz

Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms

18 Chocs

Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]

50 mm

Chute libre, appareil emballé (IEC/EN 60068-2-32)

1 m

Position de montage

verticalement

Compatibilité électromagnétique (CEM)

Catégorie de surtension/Degré de pollution

II/2

Décharges électrostatiques (ESD)Norme appliquée

IEC/EN 61000-4-2, Level 3

Décharges électrostatiques (ESD)Décharge dans l'air

8 kV

Décharges électrostatiques (ESD)Décharge au contact

6 kV

Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3

10 V/m

immunité aux perturbations radioélectroniques

EN 55011 classe B, EN 55022 classe B

Transitoires rapides en salves

IEC/EN 61000-4-4, niveau 3 kV

Transitoires rapides en salvesCâble d'alimentation

2 kV

Transitoires rapides en salvesCâbles de signaux

2 kV

Ondes de choc (Surge)

2 kV (câbles d'alimentation symétriques, EASY...AC)
0,5 kV (câbles d'alimentation symétriques, EASY...DC)
selon IEC/EN 61000-4-5

Perturbations conduites (IEC/EN 61000-4-6)

10 V

Tenue diélectrique

Dimensionnement des lignes de fuite et distances dans l'air

EN 50178, UL 508, CSA C22.2, No. 142

Tenue diélectrique

EN 50178

Durée de sauvegarde par piles de l'horloge temps réel

Durée de sauvegarde de l'horloge temps réel

① Durée de sauvegarde (en heures) en cas de supercondensateur chargé au maximum
② Durée de fonctionnement (années)

Précision de l'horloge temps réel

en moy.± 5 (± 0,5 h⁄année) s/jour

Mémoire rémanente

Cycles d'écriture

10000000000 (10¹⁰) (cycles de lecture⁄écriture)

Alimentation

Tension assignée d'emploi [U_e]

24 DC (-15/+20%) V

Plage admissible [U_e]

20.4 - 28.8 V DC

Ondulation résiduelle

≦ 5 %

Courant d'entrée

140 mA sous U en moy._e

Chutes de tension

≤ 10
(IEC/EN 61131-2) ms

Puissance dissipée [P]

3,4 W en moy.

UC (unité centrale)

Processeur

Infineon XC161

MémoireCode programme/données

256/14 segments de 16 Koctets Koctets

MémoireMémoires internes/Données rémanentes

16/4/4/8 Koctets

Temps de cycle moyen pour 1 k instructions (bit, octet)

< 0.3 ms

Interfaces

Interface PRG RS232Vitesse de transmission

4.8, 9.6, 19.2, 38.4, 57.6, 115.2 (format des caractères : 8 bits de données, pas de parité, 1 bit d'arrêt) kbits/s

Interface PRG RS232Raccordement

Connecteur femelle RJ 45

Interface PRG RS232Séparation galvanique

aucun(e)

Interface PRG RS232Mode maîtreVitesses de transmission des données

0.3, 0.6, 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6 Kbits/s

Interface PRG RS232Mode maîtreFormat des caractères

8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1

Interface PRG RS232Mode maîtreNombre d'octets d'émission dans un bloc

190 octet

Interface PRG RS232Mode maîtreNombre d'octets de réception dans un bloc

190 octet

EthernetVitesse de transmission

10 MBit/s, 100 m Mbits/s

EthernetRaccordement

RJ45

EthernetSéparation galvanique

non

CANopen®Vitesse de transmission

500 Kbits/s, 25 m250 Kbits/s, 60m125 Kbits/s, 125 m50 Kbits/s, 300 m20 Kbits/s, 700 m10 Kbits/s, 1000 m

CANopen®Résistance de terminaison de bus (premier et dernier participants)

Connecteur EASY-NT-R (avec résistance de terminaison de bus 120 Ω)

CANopen®Raccordement

2 x RJ45, 8 pôles

Mode maîtreNombre

Mode esclaveParticipants

max. 126 Nombre

Mode esclaveType de PDO

asynchrone, cyclique, acyclique

Mode esclaveProfil de l'appareil

selon DS 301 V4

Entrées tout-ou-rien 24 V DC

Nombre

Entrées utilisables comme entrées analogiques

4 (I7, I8, I11, I12)

Visualisation d'état

LCD-Display

Séparation galvanique

avec les sorties : oui
par rapport au réseau easyNet, easyLink

Tension assignée d'emploi [U_e]

24 V CC

Tension d'entrée

< 5 (I1 - I6, I9 - I10) < 8 (I7, I8, I11, I12) avec signal à „0“
> 15.0 (I1 - I6, I9, I10) > 8.0 (I7, I8, I11, I12) avec signal à „1“ V CC

Courant d'entrée à l'état « 1 »Courant d’entrée avec signal à 1

3.3 (I1 à I6)
2,2 (I7, I8)
3,3 (I9, I10)
2,2 (I11, I12) mA

Temporisation

0.02 en moy. (I1 – I4) ; 0,25 en moy. (I5 – I12) (de « 0 » à « 1 »)
0.02 en moy. (I1 - I4), 0.25 en moy. (I5 - I12) (de « 0 » à « 1 ») ms

Longueur de câble

100 (non blindé) M

Compteur incrémentalNombres d'entrées de comptage

1 (I1, I2, I3, I4)

Compteur incrémentalPlage de valeurs

32 bits

Compteur incrémentalFréquence de comptage

≦ 40 kHz

Compteur incrémentalForme des impulsions

Rectangle

Compteur incrémentalEntrées de comptage

I1, I2

Compteur incrémentalEntrée de référence

Compteur incrémentalEntrée pour commutateur de référence

Compteur incrémentalEntrées de comptage I1 et I2, I3 et I4

Compteur incrémentalDécalage des signaux

90°

Entrées de comptage rapideNombre

2 (I1, I2) pour 16 bits ou 1 (I1) pour 32 bits

Entrées de comptage rapidePlage de valeurs

16/32 bits

Entrées de comptage rapideLongueur de câble

≦ 20 (blindé) M

Entrées de comptage rapideFréquence de comptage

≦ 50 kHz

Entrées de comptage rapideForme des impulsions

Rectangle

Entrées analogiques

Nombre

4 (I7, I8, I11, I12)

Séparation galvanique

avec les sorties : oui
par interface/carte mémoire : non

Nature des entrées

Tension CC

Plage de signal

0 - 10 V DC

Résolution

0,01 V analogique
0,01 V tout-ou-rien
10 Bit (valeur : 0 - 1023)

Impédance d’entrée

11.2 kΩ

Précision de la valeur réelleau sein d'un appareil

± 2, (I7, I8, I11, I12) ± 0.12 V %

Temps de conversion analogique/tout-ou-rien

à chaque cycle d'unité centrale ms

Courant d'entrée

< 1 mA

Longueur de câble

≦ 30, blindé M

Sorties analogiques

Nombre

Type de sortie

Tension DC

Courant de sortie max.

0.01 A

Impédance de charge

1 kΩ

Protection contre les courts-circuits/surcharges

Oui

Résolution

0,01 V DC analogique
10 Bit (valeur : 0 - 1023) tout-ou-rien

Temps de réponse

100 s

Précision-25 °C/+55 °C

2 %

Précision-25 °C

1 %

Temps de conversion analogique/tout-ou-rien

à chaque cycle d'unité centrale ms

Sorties à transistors

Nombre

Tension assignée d'emploi [U_e]

24 V DC

Plage admissible [U_e]

20.4 - 28.8 V DC

Ondulation résiduelle

≦ 5 %

Courant d’alimentation

moy./max. 18/32 avec signal à 0
24/44 avec signal à 1 mA

Protection contre l'inversion de polarité

Oui (Attention ! En cas d'inversion de polarité au niveau de la tension d’alimentation, toute application de tension (0V ou GND) aux sorties entraîne un court-circuit.)

Séparation galvanique

avec l'alimentation, entrées
avec carte mémoire : oui
par rapport aux entrées : oui

Courant assigné d'emploi à l'état « 1 » en CC par voie [I_e]

0.5 max. A

Charge de lampe sans Rv par canal

5 W

Courant résiduel à l'état « 0 », par canal

< 0.1 mA

Tension de sortie max.

2.5 (à l'état 0 avec charge externe < 10 MΩ)
U = U_e- 1 V (avec signal à 1 si I_e= 0.5 A) V

Protection contre les courts-circuits

Oui, électronique (Q1 - Q4), thermique (Q5 - Q8), (analyse via l'entrée de diagnostic I16, I15)

Courant de déclenchement sur court-circuit pour R_a≦ 10 mΩ

0.7 ≦ I_e≦ 2 par sortie A

Courant de court-circuit total

16 A

Courant de court-circuit de crête

32 A

Coupure thermique

Oui

Fréquence de commutation max. en cas de charge ohmique constante

40000 Man./h

Mise en parallèle des sortiesen cas de charge ohmique, de charge inductive avec circuit de protection externe, de combination au sein d'un groupe

Groupe 1 : Q1 à Q4
Groupe 2 : Q5 à Q8

Mise en parallèle des sortiesNombre de sorties [max.]

Mise en parallèle des sortiesCourant global max.

2 (Attention ! Les sorties doivent être commandées simultanément et durant un laps de temps identique. ) A

Affichage d'état des sorties

Afficheur à cristaux liquides

Charge inductive selon EN 60947-5-1Sans circuit de protection externeT_{0.95 = 1 ms, R = 48 Ω, L = 16 mH}Facteur de simultanéité

0.25 g

Charge inductive selon EN 60947-5-1Sans circuit de protection externeT_{0.95 = 1 ms, R = 48 Ω, L = 16 mH}Facteur de marche

100 % FM

Charge inductive selon EN 60947-5-1Sans circuit de protection externeT_{0.95 = 1 ms, R = 48 Ω, L = 16 mH}Fréquence de commutation max. f = 0.5 Hz (FM max. = 50 %)

1500 manœuvres

Charge inductive selon EN 60947-5-1Sans circuit de protection externeDC-13, T_{0.95 = 72 ms, R = 48 Ω, L = 1.15 H}Facteur de simultanéité

0.25 g

Charge inductive selon EN 60947-5-1Sans circuit de protection externeDC-13, T_{0.95 = 72 ms, R = 48 Ω, L = 1.15 H}Facteur de marche

100 % FM

Charge inductive selon EN 60947-5-1Sans circuit de protection externeDC-13, T_{0.95 = 72 ms, R = 48 Ω, L = 1.15 H}Fréquence de commutation max. f = 0.5 Hz (FM max. = 50 %)

1500 nœuvres

Charge inductive selon EN 60947-5-1Sans circuit de protection externeT_{0.95 = 15 ms, R = 48 Ω, L = 0.24 H}Facteur de simultanéité

0.25 g

Charge inductive selon EN 60947-5-1Sans circuit de protection externeT_{0.95 = 15 ms, R = 48 Ω, L = 0.24 H}Facteur de marche

100 % FM

Charge inductive selon EN 60947-5-1Sans circuit de protection externeT_{0.95 = 15 ms, R = 48 Ω, L = 0.24 H}Fréquence de commutation max. f = 0.5 Hz (FM max. = 50 %)

1500 nœuvres

Charge inductive selon EN 60947-5-1Avec circuit de protection externeFacteur de simultanéité

1 g

Charge inductive selon EN 60947-5-1Avec circuit de protection externeFacteur de marche

100 % FM

Charge inductive selon EN 60947-5-1Avec circuit de protection externeFréquence de commutation max., facteur de marche max.

en fonction du circuit de protection nœuvres

Tension d'alimentation U_Aux

Protection contre l'inversion de polarité

Oui (Attention ! En cas d'inversion de polarité au niveau de la tension d’alimentation, toute application de tension (0V ou GND) aux sorties entraîne un court-circuit.)

Séparation galvanique

oui

Réseau easyNet

Résistance de terminaison de bus (premier et dernier participants)

Connecteur EASY-NT-R (avec résistance de terminaison de bus 120 Ω)

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée [I_n]

0 A

Puissance dissipée par pôle, en fonction du courant [P_vid]

0 W

Puissance dissipée du matériel, fonction du courant [P_vid]

0 W

Puissance dissipée statique, dépendante du courant [P_vs]

3.4 W

Pouvoir d'émission de puissance dissipée [P_ve]

0 W

Température d’emploi min.

-25 °C

Température d’emploi max.

+55 °C

Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
