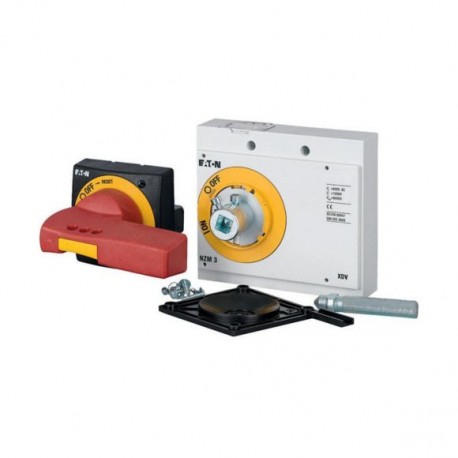

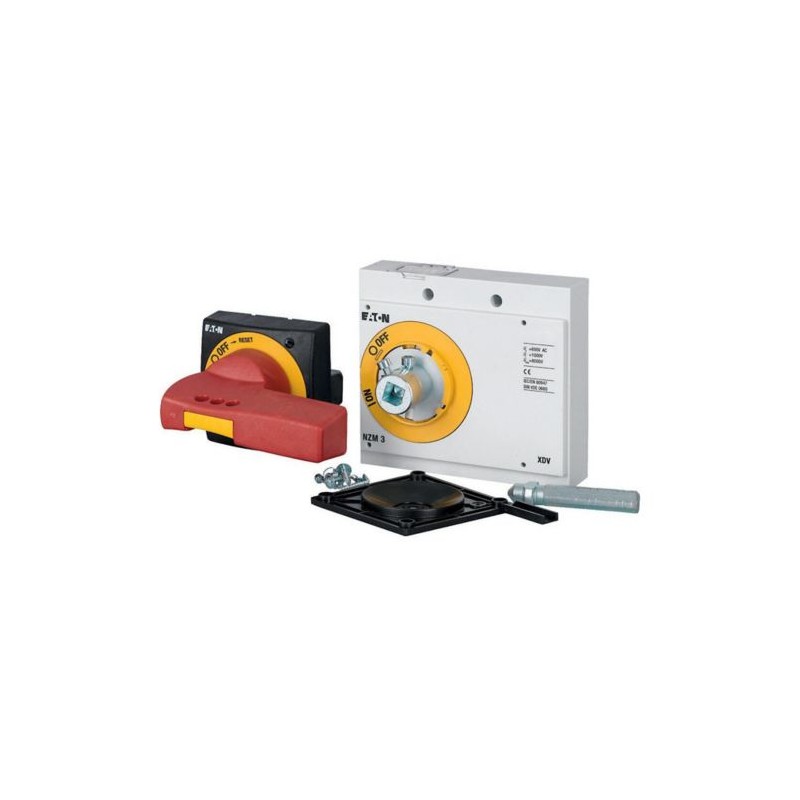

NZM3-XTVDVR-0-NA 100681 EATON MOELLER Poignée rotative à commande rompue sur porte à commande rompue sur por.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM3-XTVDVR-0-NA 100681 EATON MOELLER Poignée rotative à commande rompue sur porte à commande rompue sur por..

NZM3-XTVDVR-0-NA

100681

EATON - MOELLER

Disponible

Expédition hui

Article à la demande, sans remboursement.

Poignée rotative à commande rompue sur porte à commande rompue sur porte, rouge-jaune, verrouillable, taille 3

Plus de détails


Disjoncteurs Electrique

Circuit-breakers NZM and LZM (Accessories) - EATON - MOELLER

Door coupling rotary handles - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$108.05
2+$105.23
3+$103.84
4+$102.95
5+$102.36
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Equipements complémentaires
  Poignée rotative à commande rompue sur porte
Gamme
  Equipements complémentaires
norme / homologation
  UL/CSA, IEC
Taille
  NZM3
Description
  Poignée rotative à commande rompue sur porte pour actionnement du disjoncteur à travers une porte d'armoire fermée
Fonction
  Rouge-jaune pour arrêt d'urgence
Degré de protection
  IP66
UL/CSA Type 4X, Type 12
Verrouillage
  Verrouillable sur la poignée et l'appareil par 3 cadenas max.
Avec verrouillage de la porte
Verrouillage de la porte
  Infraudable en position ARRET verrouillée
ouverture de la porte seulement après action de rotation au-delà de la position 0
Information de configuration
  Complète, avec adaptateur pour commande rotative et pièces d'assemblage
ne peut se combiner avec un verrouillage mécanique
Pour montages encastrés très étroits
avec rallonge d'axe spéciale, courte
ne se combine pas avec la poignée complémentaire NZM…-XDZ
Plaque d'avertissement et/ou étiquette de repérage à clip
Utilisation avec
  NZM3, N(S)3
verrouillable
  simple
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0
verrouillable
  oui
couleur
  rouge
adapté à un arrêt d'urgence
  oui
avec axe
  non
adapté à un disjoncteur
  oui
adapté à un disjoncteur de puissance interrupteur de charge compact
  oui
Homologations
Product Standards  UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.  E140305
UL Category Control No.  DIHS
CSA File No.  022086
CSA Class No.  1437-01
North America Certification  UL listed, CSA certified
Specially designed for North America  Rotary handle with additional 4th position, beyond OFF, to release door interlock.
Degree of Protection  IEC: IP66, UL/CSA Type 4X, 12
Encombrements
Distance min. poignée rotative à commande rompue / point de rotation porte
CAO données
Plus d'informations sur les produits (liens)
IL01222001Z (AWA1230-2124) Poignée rotative à commande rompue sur porte (courte)


Datasheet - PDF
