> >>NZM3-XTVDV-NA 100685 ELECTRIC Poignée rotative à comm. rompue sur porte à comm. rompue sur porte, noir..
Produit précédent Produit suivant

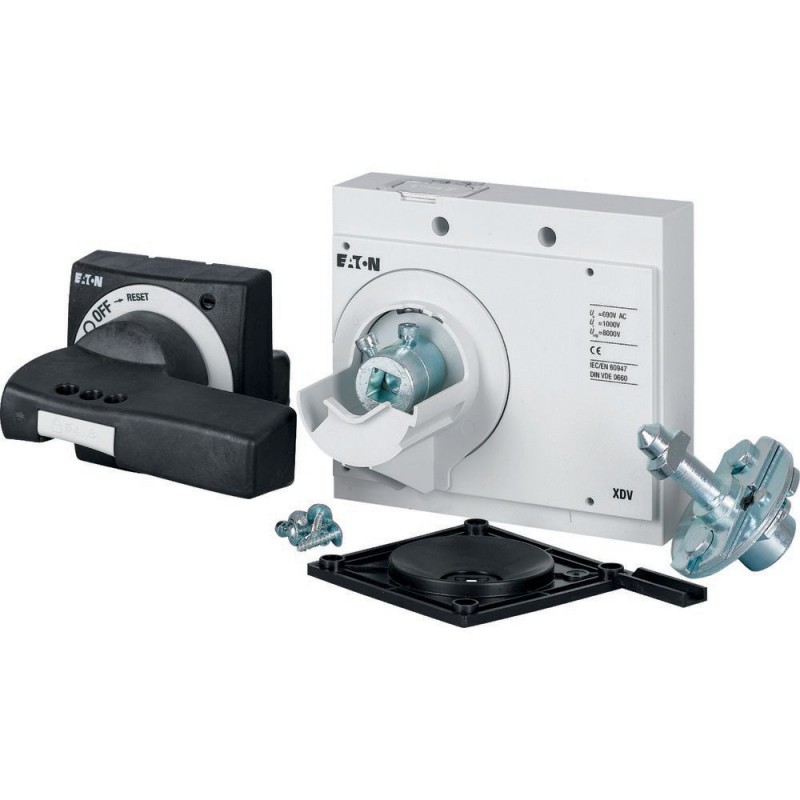

NZM3-XTVDV-NA 100685 EATON ELECTRIC Poignée rotative à comm. rompue sur porte à comm. rompue sur porte, noir.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM3-XTVDV-NA 100685 EATON ELECTRIC Poignée rotative à comm. rompue sur porte à comm. rompue sur porte, noir..

NZM3-XTVDV-NA

100685

EATON-MOELLER

Poignée rotative à comm. rompue sur porte à comm. rompue sur porte, noire, verr. sur la poignée et le commut., taille 3

Plus de détails


Appareillage industriel basse tension > Poignée pour disjoncteur

Accessoires NZM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $136.45
Prix unitaire: $136.45

Quantité Prix
1+$136.45
2+$123.93
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

En savoir plus

▲


Poignée rotative à comm. rompue sur porte à comm. rompue sur porte, noire, verr. sur la poignée et le commut., taille 3
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : permet un grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : Complète, avec adaptateur pour commande rotative et pièces d'assemblage. Rallonge d'axe supplémentaire nécessaire. Pas de combinaison possible avec verrouillage mécanique. Plaque d'avertissement/étiquette de repérage à clip. Standard, noire/grise. Verrouillable sur la poignée et le commutateur par 3 cadenas maximale. Verrouillable sur la poignée en position 0, verrouillable en position 0 sur le commutateur par 3 cadenas maximale. Avec verrouillage de la porte. Verrouillage de la porte infraudable en position ARRET verrouillée. Ouverture de la porte seulement après action de rotation au-delà de la position 0. Déverrouillable de l'extérieur à l'aide d'un tournevis. Utilisation pour : NZM3, N(S)3

Gamme de livraison

Gamme
Equipements complémentaires
Equipements complémentaires
Poignée rotative à commande rompue sur porte
norme / homologation
UL/CSA, IEC
Taille
NZM3
Description
Poignée rotative à commande rompue sur porte pour actionnement du disjoncteur à travers une porte d'armoire fermée
Fonction
Standard, noir/gris
Degré de protection
IP66
UL/CSA Type 4X, Type 12
Verrouillage
Verrouillable sur la poignée et l'appareil par 3 cadenas max.
Avec verrouillage de la porte
Verrouillage de la porte
Infraudable en position ARRET verrouillée
ouverture de la porte seulement après action de rotation au-delà de la position 0
Déverrouillable de l'extérieur à l'aide d'un tournevis
Information de configuration
Complète, avec adaptateur pour commande rotative et pièces d'assemblage
Rallonge d'axe additionelle nécessaire
ne peut se combiner avec un verrouillage mécanique
Plaque d'avertissement et/ou étiquette de repérage à clip
Utilisation avec
NZM3, N(S)3
verrouillable
double

Vérification de la conception selon IEC/EN 61439

Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Poignée pour disjoncteur (EC000229)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Poignée pour commutateur (ecl@ss13-27-37-04-14 [AKF012019])
avec blocage du redémarrage
non
Avec clé de verrouillage
non
verrouillage à cadenas
oui
couleur
noir
adapté à un arrêt d'urgence
non
avec axe
oui
adapté à un disjoncteur
oui
adapté à un disjoncteur de puissance interrupteur de charge compact
oui
degré de protection (NEMA)
4X, 12

Homologations

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified
Specially designed for North America
Rotary handle with additional 4th position, beyond OFF, to release door interlock.
Degree of Protection
IEC: IP66, UL/CSA Type 4X, 12

Datasheet - PDF

▲
Titre: Taille: Type:
NZM3-XTVDV-NA 100685 FR_100685.pdf 112 Kbytes NZM3-XTVDV-NA 100685 FR_100685.pdf
