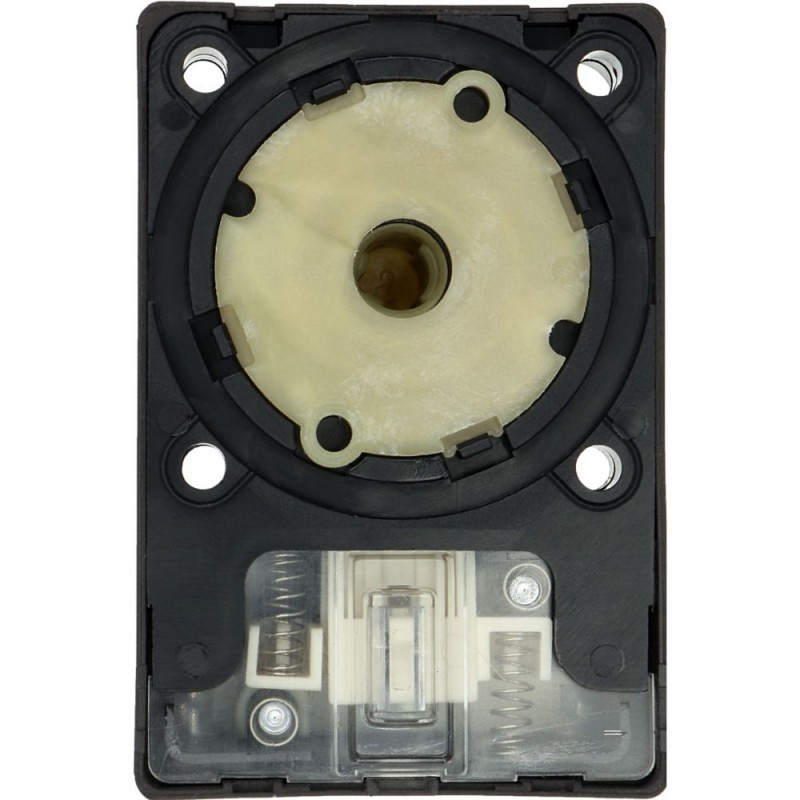

SVC-T3 050975 EATON ELECTRIC Dispositif de cadenassage
SVC-T3
050975
EATON-MOELLER
Dispositif de cadenassage
Appareillage industriel basse tension > Verrouillage par cadenas pour commutateur
Sectionneurs et commutateurs à cames
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Dispositif de cadenassage
Équipements complémentaires de commutateurs à cames selon IEC/EN60947-3, taille T0, T3, P1, 690 V/20A, degré de protection face avant IP65, dispositifs de cadenassage, manette noire. En général, montage en saillie et boîtier isolant, montage encastré, montage encastré avec fixation centrale, montage encastré avec fixation par l'arrière montage encastré en tableau de distribution IVS. Les commutateurs à cames T sont des appareils performants, compacts et résistants utilisés dans l’industrie, les petites entreprises et la gestion technique des bâtiments. Une multitude de schémas standards sont disponibles. Des schémas sur mesure peuvent être réalisés. Les possibilités sont quasi illimitées dans ce domaine. Les nombreux accessoires qui accompagnent la gamme permettent d’élargir l’éventail des applications. Tous les circuits sont équipés de contacts à double coupure.
Gamme de livraison
Fonction de base
Dispositifs de verrouillage
Fonction
dispositifs de cadenassage
Possibilité de verrouiller le bouton en position enfoncée au moyen de 3 cadenas
Utilisation avec
T0-…/E, …/I1, …/Z
T3-…/E, …/I2, …/Z
P1-…/E, …/I2, …/Z
T3-…/E, …/I2, …/Z
P1-…/E, …/I2, …/Z
Utilisation pour
Possibilité d'utiliser les commutateurs ci-contre ayant un plastron FS908 comme interrupteurs généraux :
T0-1-... à T0-4-.../I1, .../E
T3-1-... à T3-5-.../I2
T3-1-... à T3-6-.../E
P1-…/I2, …/E
T0-1-... à T0-4-.../I1, .../E
T3-1-... à T3-5-.../I2
T3-1-... à T3-6-.../E
P1-…/I2, …/E
Positions de retrait de la clé
Positions verrouillables à programmer par l‘utilisateur
Degré de protection
Face avant IP65
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+50 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Low-voltage industrial components (EG000017) / Verrouillage par cadenas pour commutateur (EC002051)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Composant pour technologie de coupure basse tension / Ecran cadenassable pour interrupteur (ecl@ss13-27-37-13-07 [ACN994016])
nombre max. de cadenas
3
adapté à l'épaisseur de l'étrier
2 - 4 mm
avec champ d'inscription
oui
matériau
polycarbonate (PC)
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 928 Kbytes |
|
| SVC-T3 050975 FR_050975.pdf | 108 Kbytes |
|
