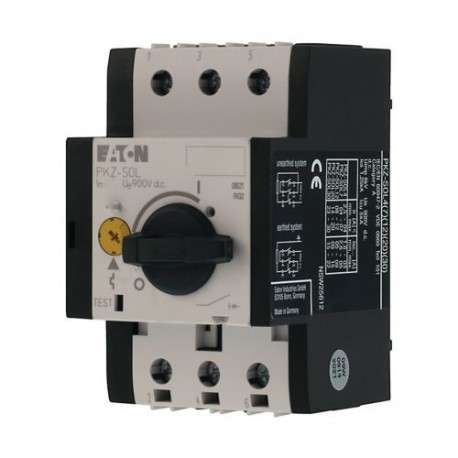

PKZ-SOL12 120937 EATON ELECTRIC Disjoncteurs de chaîne, DC, 2p, 12A
PKZ-SOL12
120937
EATON-MOELLER
Disjoncteurs de chaîne, DC, 2p, 12A
Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation
Systèmes photovoltaïques Aparamenta
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Achetés habituellement ensemble
▲En savoir plus
▲Disjoncteurs de chaîne, DC, 2p, 12A
Les disjoncteurs de chaîne PKZ-SOL sont les alternatives sans fusibles pour la protection des modules photovoltaïques contre les courants de court-circuit. Leur plage de déclenchement variable permet un réglage optimal sur le courant de court-circuit effectif d'une chaîne. Le déclenchement à distance (coupure pompiers par exemple) est possible grâce à un déclencheur à minimum de tension temporisé (option) P-SOL-XUV
Gamme de livraison
Gamme
Appareillage électrique photovoltaïque
Autres appareils de la gamme
Disjoncteurs de chaîne
Gamme
Disjoncteurs de chaîne
Domaine d'utilisation
Bâtiments non résidentiels
Espaces libres
Espaces libres
Tension assignée d'emploi [Ue]
900 V
Classe de protection
2
Nombre de conducteurs
2 pôles
Courant assigné d'emploi sous DC-21A [Ie]
12 A
Courant de court-circuit admissible pour panneaux photovoltaïques [ISC]
5 - 9 A
Plage de réglage
Déclencheur sur surcharge
[Ir]Déclencheur sur surcharge min. [Ir]
[Ir]Déclencheur sur surcharge min. [Ir]8 A
Déclencheur sur surcharge[Ir]Déclencheur sur surcharge, max.
[Ir]Déclencheur sur surcharge, max.12 A
Raccordement
Bornes à vis
Forme
ouvert
Remarques
  |  |
| Equipements complémentaires | Page |
| 2 contacts auxiliaires NHI-E | ￫ 082882 |
| 3 déclencheurs à émission de tension A-PKZ0 | ￫ 073187 |
| 3 déclencheurs à manque de tension U-PKZ0 | ￫ 073135 |
Caractéristiques techniques
Courant assigné d'emploi sous DC-21A [Ie]
12 A
Nombre de pôles
2 pôles
Tension assignée d'emploi [Ue]
900 V
Déclenchement thermique
1.05 - 1.3 x Ie
Déclenchement électromagnétique
6 x Ie
Conformité aux normes
IEC/EN 60947-2
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambiante
Appareil nu
-25 - +60 °C
Encombrements
Largeur
58 mm
Hauteur
93 mm
Profondeur
76 mm
Profilé chapeau
35 mm
Poids
0.32 kg
Sections raccordables
Conducteur souple avec embout
1 x (1 - 6)
2 x (1 - 6) mm2
2 x (1 - 6) mm2
âme massive ou multibrins
18 - 14 AWG
Résistance interne
31 mΩ
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
12 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
1.5 W
Puissance dissipée du matériel, fonction du courant [Pvid]
4.5 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+60 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Low-voltage industrial components (EG000017) / Disjoncteur pour protection de transformateur, de générateur et d'installation (EC000228)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Interrupteur de puissance de protection de transformateur, générateur et système (ecl@ss13-27-37-04-09 [AJZ716018])
courant permanent nominal (Iu)
12 A
tension assignée (Ue)
900 - 900 V
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz
0 kA
réglage de courant du déclencheur de surcharge
8 - 12 A
plage de réglage du déclencheur de court-circuit retardé de courte durée
0 - 0 A
plage de réglage du déclencheur de court-circuit non retardé
72 - 72 A
puissance dissipée
4.5 W
type de construction de l'appareil
technique d'encastrement fixe pour appareil encastré
protection intégrée contre les mises à la terre accidentelles
non
type de raccordement du circuit principal
raccordement à vis
adapté à un montage de profilés chapeaux
oui
montage de profilés chapeaux en option
oui
nombre de contacts auxiliaires à ouverture
0
nombre de contacts auxiliaires à fermeture
0
nombre de contacts auxiliaires à deux directions
0
relais de signalisation de déclenchement disponible
non
avec déclencheur à sous-tension intégré
non
nombre de pôles
2
position du raccordement de circuit principal
autre
finition de l'élément d'actionnement
bouton rotatif
appareil complet avec unité de protection
oui
commande motorisée intégrée
non
commande motorisée en option
non
indice de protection (IP)
IP20
Homologations
Specially designed for North America
No
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PKZ-SOL12 PKZ-SOL12 120937 FR_120937.pdf | 117 Kbytes |
 |
