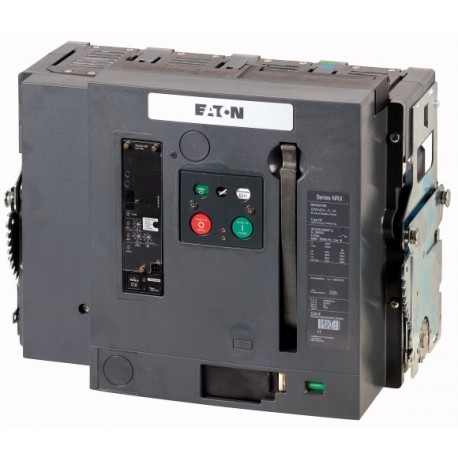

Disjoncteur, 4p, 800 A, technique débrochable

Plus de détails


Disjoncteurs Electrique

Circuit-breakers IZM - EATON - MOELLER

IZMX16 (Accessories) - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Gamme
  Disjoncteurs ouverts/interrupteurs-sectionneurs
Gamme
  Disjoncteurs ouverts
Plage de courants
  jusqu'à 4000 A
Fonction de protection
  Protection des installations
Technique de montage
  technique débrochable
Taille
  IZMX40
Technique de déclenchement
  Déclencheur électronique
norme / homologation
  IEC
Nombre de pôles
  tétrapolaire
Degré de protection
  IP20, IP55 avec capot de protection, cadres d'étanchéité de porte IP41

  en option possibilité d'équipement ultérieur avec de nombreux équipements complémentaires
Courant assigné d'emploi = courant assigné ininterrompu
In = Iu A800
Pouvoir de coupure Icu = Ics jusqu'à 440 V 50/60 Hz
IcukA85
Pouvoir de coupure Ics jusqu'à 440 V 50/60 Hz
IcskA85
Déclencheur sur surchage min.
IrA400
Déclencheur sur surcharge max.
IrA800
instantané
Ii = In x … 2 - 12
Remarques

Raccordements principaux sont à commander séparément.

Remarque relative au produit

Berceau à commander séparément.

Caractéristiques techniques
Généralités
Conformité aux normes
  IEC/EN 60947
Température ambiante

Stockage
ϑ°C-40 - +70
Monté (nu)
 °C-25 - +70
Position de montage



Catégorie d'emploi
  B
Degré de protection
  IP20, IP55 avec capot de protection, cadres d'étanchéité de porte IP41
Sens d'alimentation en énergie
  quelconque
Circuits principaux
Courant assigné = courant assigné ininterrompu
In = IuA800
Courant assigné ininterrompu à 50 °C
IuA800
Courant assigné ininterrompu à 60 °C
IuA800
Courant assigné ininterrompu à 70 °C
IuA800
Tension assignée de tenue aux chocs
UimpV AC12000
Tension assignée d'emploi
UeV AC690
Utilisation en schéma IT jusqu'à U = 440 V
IITkA57.6
Catégorie de surtension/Degré de pollution
  III/3
Tension assignée d'isolement
UiV1000
Pouvoir de coupure
Pouvoir assigné de fermeture en court-circuit
Icm
jusqu'à 440 V 50/60 Hz
IcmkA187
jusqu'à 690 V 50/60 Hz
IcmkA166
Courant assigné de courte durée admissible 50/60 Hz

t = 1 s
IcwkA85
t = 3 s
IcwkA66
Pouvoir assigné de coupure en court-circuit Icn
Icn
Icu IEC/EN 60947 cycle d'essai O-t-CO

jusqu'à 240 V 50/60 Hz
IcukA85
jusqu'à 440 V 50/60 Hz
IcukA85
jusqu'à 690 V 50/60 Hz
IcukA75
Ics IEC/EN 60947 cycle d'essai O-t-CO-t-CO

jusqu'à 240 V 50/60 Hz
IcskA85
jusqu'à 440 V 50/60 Hz
IcskA85
jusqu'à 690 V 50/60 Hz
IcskA75
Temps caractéristiques

Temps de fermeture contrôlée par bobine d'enclenchement
 ms35
Temps total de coupure avec déclencheur à émission de tension
 ms22
Temps de coupure total avec déclencheur à manque de tension
 ms37


Temps de coupure total lors du déclenchement instantané sur court-circuit (jusqu'à extinction complète de l'arc)
 ms 45
Fréquence de manœuvres max.
Man./h 60
Puissance dissipée sous le courant assigné In

Technique débrochable (disjoncteur avec berceau)
 W35
Poids
technique débrochable

Tripolaires
 kg70
Tétrapolaires
 kg86
Berceau vide

3 pôles
 kg27
tétrapolaire
 kg35
Sections raccordables
Barre Cu

Appareils débrochables

Conducteurs noirs
 mm1 x 60 x 10

  Il s'agit de valeurs utilisées dans les installations particulières. Les valeurs dépendent de la température régnant autour du disjoncteur et subissant les influences de la température ambiante, du degré de protection (IP), de la hauteur d'installation, des cloisons et éventuellement de la ventilation externe. De ce fait, selon la configuration de l'installation, il peut résulter un déclassement (derating), compensable par une augmentation de section. Des indications exactes peuvent être données par les essais d'échauffement au niveau de chaque installation.



Courant ininterrompu admissible pour les disjoncteurs utilisés à différentes températures dans une même installation. Les températures intérieures escomptées peuvent être estimées sur la base des directives IEC applicables.

Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA800
Puissance dissipée du matériel, fonction du courant
PvidW35
Température d’emploi min.
 °C-25
Température d’emploi max.
 °C70
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0
courant permanent nominal Iu
 A800
tension assignée
 V690 - 690
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz
 kA85
réglage de courant du déclencheur de surcharge
 A400 - 800
plage de réglage du déclencheur de court-circuit retardé de courte durée
 A0 - 0
plage de réglage du déclencheur de court-circuit non retardé
 A1600 - 9600
protection intégrée contre les mises à la terre accidentelles
  non
type de raccordement du circuit principal
  raccordement par rail
type de construction de l'appareil
  technique de tiroir pour appareil encastré
adapté à un montage de profilés chapeaux
  non
montage de profilés chapeaux en option
  non
nombre de contacts auxiliaires à ouverture
  0
nombre de contacts auxiliaires à fermeture
  0
nombre de contacts auxiliaires à deux directions
  2
relais de signalisation de déclenchement disponible
  oui
avec déclencheur à sous-tension
  non
nombre de pôles
  4
position du raccordement de circuit principal
  arrière
finition de l'élément d'actionnement
  contact à poussoir
appareil complet avec unité de protection
  oui
commande motorisée intégrée
  non
commande motorisée en option
  oui
classe de protection (IP)
  IP20

Datasheet - PDF
