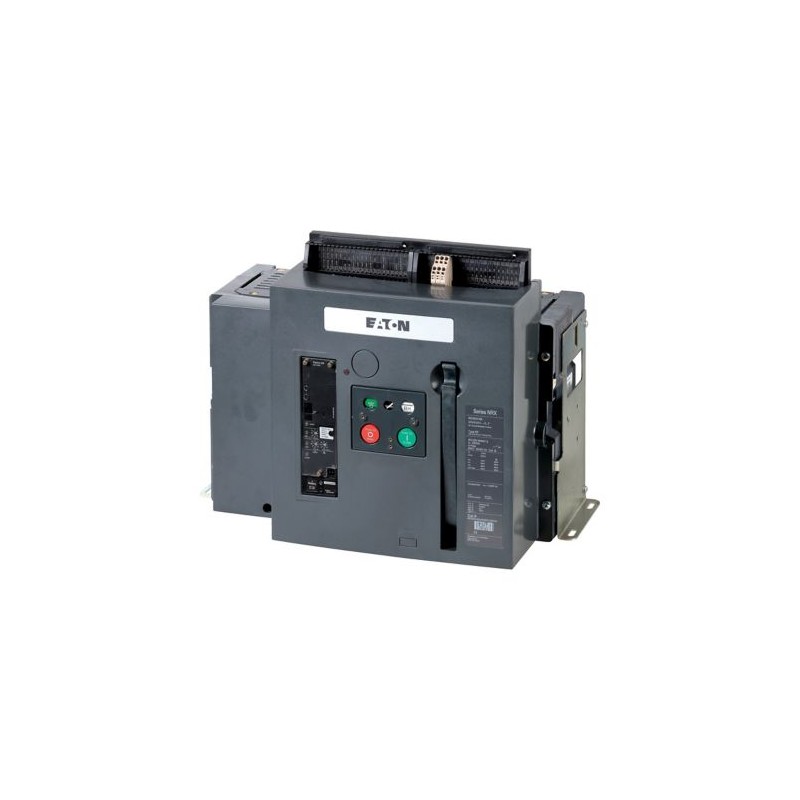

> >IZMX40H4-A08F 149917 RESC084B22-NMNN2MN1X ELECTRIC Disjoncteur, 4p, 800 A, fixe
Produit précédent Produit suivant

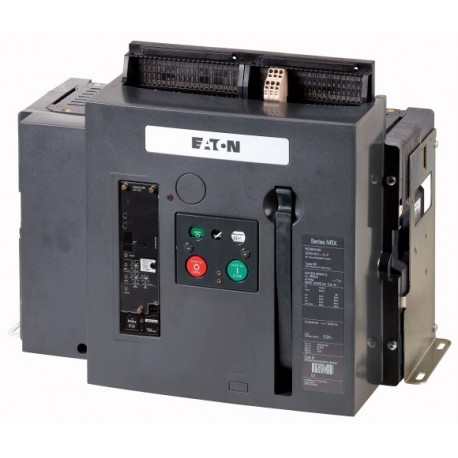

IZMX40H4-A08F 149917 RESC084B22-NMNN2MN1X EATON ELECTRIC Disjoncteur, 4p, 800 A, fixe Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

IZMX40H4-A08F 149917 RESC084B22-NMNN2MN1X EATON ELECTRIC Disjoncteur, 4p, 800 A, fixe

IZMX40H4-A08F

149917

RESC084B22-NMNN2MN1X

EATON-MOELLER

Disjoncteur, 4p, 800 A, fixe

Plus de détails


Home > EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Disjoncteur, 4p, 800 A, fixe
Disjoncteur IZMX40 ( Disjoncteurs ouverts/interrupteurs-sectionneurs), tétrapolaire, Plage de courants: jusqu'à 4000 A, Courant assigné d'emploi = courant assigné ininterrompu( In = Iu): 800 A, Pouvoir assigné de coupure ultime en court-circuit jusqu'à 440V/690V 42/42( Icu): 105 kA, Pouvoir assigné de coupure de service en court-circuit jusqu'à 440V/690V 42/42( Ics): 105 kA, Déclencheur sur surchage min.( Ir): 400 A, Déclencheur sur surcharge max.( Ir): 800 A, Technique de montage: Appareils fixes, norme / homologation: IEC, Fonction de protection: Protection des installations

Gamme de livraison

Gamme
Disjoncteurs ouverts/interrupteurs-sectionneurs
Gamme
Disjoncteurs ouverts
Plage de courants
jusqu'à 4000 A
Fonction de protection
Protection des installations
Technique de montage
Appareils fixes
Taille
IZMX40
Technique de déclenchement
Déclencheur électronique
norme / homologation
IEC
Nombre de pôles
tétrapolaire
Degré de protection
IP20, IP55 avec capot de protection, cadres d'étanchéité de porte IP41
en option possibilité d'équipement ultérieur avec de nombreux équipements complémentaires
Courant assigné d'emploi = courant assigné ininterrompu [In= Iu]
800 A
Pouvoir assigné de coupure ultime en court-circuit jusqu'à 440V/690V 42/42 [Icu]
105 kA
Pouvoir assigné de coupure de service en court-circuit jusqu'à 440V/690V 42/42 [Ics]
105 kA
Déclencheur sur surchage min. [Ir]
400 A
Déclencheur sur surcharge max. [Ir]
800 A
instantané[Ii= Inx …]
2 - 12
Remarques

Raccordements principaux sont à commander séparément.

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947
Température ambianteStockage [ϑ]
-40 - +70 °C
Température ambianteMonté (nu)
-25 - +70 °C
Position de montage
123N098
123N099
Catégorie d'emploi
B
Degré de protection
IP20, IP55 avec capot de protection, cadres d'étanchéité de porte IP41
Sens d'alimentation en énergie
quelconque
Circuits principaux
Courant assigné = courant assigné ininterrompu [In= Iu]
800 A
Courant assigné ininterrompu à 50 °C [Iu]
800 A
Courant assigné ininterrompu à 60 °C [Iu]
800 A
Courant assigné ininterrompu à 70 °C [Iu]
800 A
Tension assignée de tenue aux chocs [Uimp]
12000 V AC
Tension assignée d'emploi [Ue]
690 V AC
Utilisation en schéma IT jusqu'àU= 440 V [IIT]
57.6 kA
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement [Ui]
1000 V
Pouvoir de coupure
Pouvoir assigné de fermeture en court-circuit [Icm]jusqu'à 440 V 50/60 Hz [Icm]
231 kA
Pouvoir assigné de fermeture en court-circuit [Icm]jusqu'à 690 V 50/60 Hz [Icm]
166 kA
Courant assigné de courte durée admissible 50/60 Hzt = 1 s [Icw]
85 kA
Courant assigné de courte durée admissible 50/60 Hzt = 3 s [Icw]
66 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]IcuIEC/EN 60947 cycle d'essai O-t-COjusqu'à 240 V 50/60 Hz [Icu]
105 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]IcuIEC/EN 60947 cycle d'essai O-t-COjusqu'à 440 V 50/60 Hz [Icu]
105 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]IcuIEC/EN 60947 cycle d'essai O-t-COjusqu'à 690 V 50/60 Hz [Icu]
75 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]IcsIEC/EN 60947 cycle d'essai O-t-CO-t-COjusqu'à 240 V 50/60 Hz [Ics]
105 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]IcsIEC/EN 60947 cycle d'essai O-t-CO-t-COjusqu'à 440 V 50/60 Hz [Ics]
105 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]IcsIEC/EN 60947 cycle d'essai O-t-CO-t-COjusqu'à 690 V 50/60 Hz [Ics]
75 kA
Temps caractéristiquesTemps de fermeture contrôlée par bobine d'enclenchement
35 ms
Temps caractéristiquesTemps total de coupure avec déclencheur à émission de tension
22 ms
Temps caractéristiquesTemps de coupure total avec déclencheur à manque de tension
37 ms
Temps caractéristiquesTemps de coupure total lors du déclenchement instantané sur court-circuit (jusqu'à extinction complète de l'arc)
≦ 45 ms
Fréquence de manœuvres max. [Man./h]
60
Puissance dissipée sous le courant assigné InAppareils fixes
25 W
Poids
Appareils fixesTripolaires
43 kg
Appareils fixesTétrapolaires
56 kg
Sections raccordables
Barre CuAppareils fixesConducteurs noirs
1 x 60 x 10 mm
Il s'agit de valeurs utilisées dans les installations particulières. Les valeurs dépendent de la température régnant autour du disjoncteur et subissant les influences de la température ambiante, du degré de protection (IP), de la hauteur d'installation, des cloisons et éventuellement de la ventilation externe. De ce fait, selon la configuration de l'installation, il peut résulter un déclassement ("derating"), compensable par une augmentation de section. Des indications exactes peuvent être données par les essais d'échauffement au niveau de chaque installation.

Courant ininterrompu admissible pour les disjoncteurs utilisés à différentes températures dans une même installation. Les températures intérieures escomptées peuvent être estimées sur la base des directives IEC applicables.

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
800 A
Puissance dissipée du matériel, fonction du courant [Pvid]
25 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Disjoncteur pour protection de transformateur, de générateur et d'installation (EC000228)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Interrupteur de puissance de protection de transformateur, générateur et système ([email protected] [AJZ716013])
courant permanent nominal (Iu)
800 A
tension assignée (Ue)
690 - 690 V
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz
105 kA
réglage de courant du déclencheur de surcharge
400 - 800 A
plage de réglage du déclencheur de court-circuit retardé de courte durée
0 - 0 A
plage de réglage du déclencheur de court-circuit non retardé
1600 - 9600 A
protection intégrée contre les mises à la terre accidentelles
non
type de raccordement du circuit principal
raccordement par rail
type de construction de l'appareil
technique d'encastrement fixe pour appareil encastré
adapté à un montage de profilés chapeaux
non
montage de profilés chapeaux en option
non
nombre de contacts auxiliaires à ouverture
0
nombre de contacts auxiliaires à fermeture
0
nombre de contacts auxiliaires à deux directions
2
relais de signalisation de déclenchement disponible
oui
avec déclencheur à sous-tension
non
nombre de pôles
4
position du raccordement de circuit principal
arrière
finition de l'élément d'actionnement
à poussoir
appareil complet avec unité de protection
oui
commande motorisée intégrée
non
commande motorisée en option
oui
indice de protection (IP)
IP20

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN.pdf 51 Mbytes
IZMX40H4-A08F RESC084B22-NMNN2MN1X 149917 FR_149917.pdf 261 Kbytes IZMX40H4-A08F RESC084B22-NMNN2MN1X 149917 FR_149917.pdf
