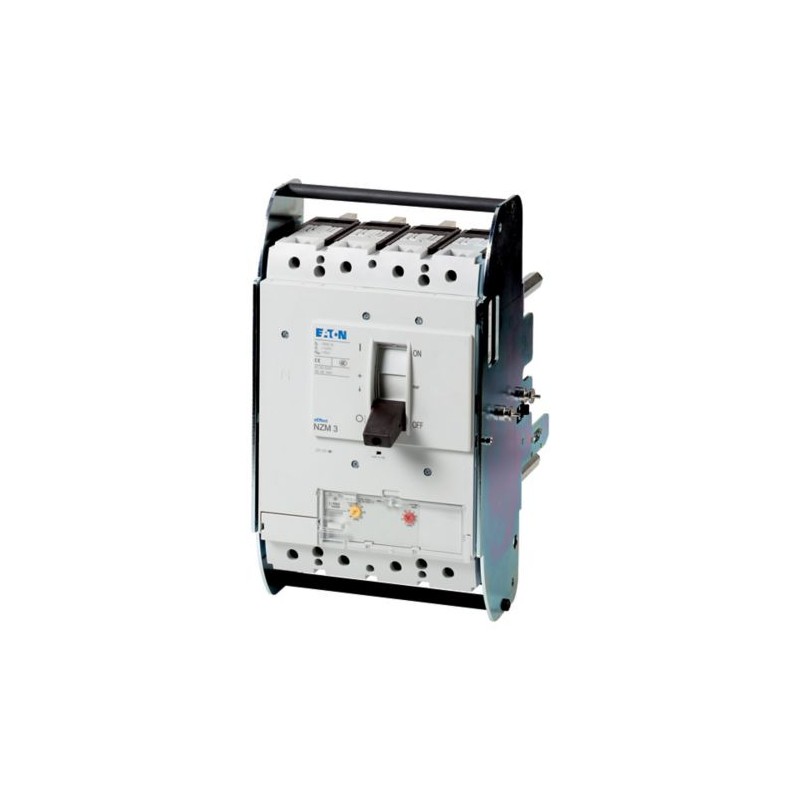

NZMH3-4-AE400-AVE 110878 EATON MOELLER Disjoncteur, 4p, 400A, tiroir Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

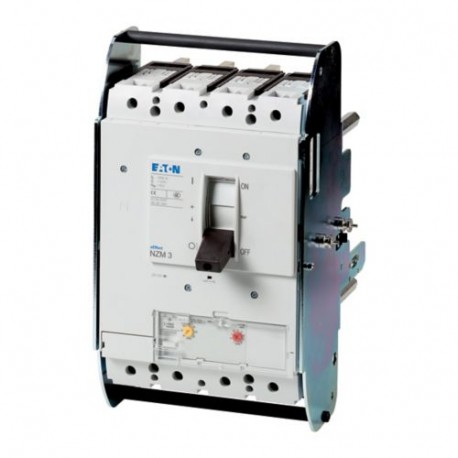

NZMH3-4-AE400-AVE 110878 EATON MOELLER Disjoncteur, 4p, 400A, tiroir

NZMH3-4-AE400-AVE

110878

EATON - MOELLER

Disponible

Expédition hui

Article à la demande, sans remboursement.

Disjoncteur, 4p, 400A, tiroir

Plus de détails


Disjoncteurs Electrique

Circuit-breakers NZM - EATON - MOELLER

NZM3 - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Gamme
  Disjoncteurs
Fonction de protection
  Protection des installations et des conducteurs
norme / homologation
  IEC
Technique de montage
  technique débrochable
Technique de déclenchement
  Déclencheur électronique
Taille
  NZM3
Description
  Réglage synchrone de la valeur de réglage au niveau du conducteur neutre et de la valeur Ir des phases.
Mesure de la valeur effective et „mémoire thermique“
Nombre de pôles
  tétrapolaire
Equipement standard
  Borne à boulon
Pouvoir de coupure

400/415 V 50/60 Hz
IcukA150
Courant assigné = courant assigné ininterrompu

Courant assigné d'emploi = courant assigné ininterrompu
In = Iu A400
Conducteur neutre
% de la phase A100
Plage de réglage

Déclencheurs sur surcharge

IrA 200 - 400
Phases
IrA 200 - 400
Déclencheur sur court-circuit

instantané
Ii = In x … 2 - 11
Caractéristiques techniques
Généralités
Conformité aux normes
  IEC/EN 60947, VDE 0660
Protection contre les contacts directs
  sécurité des doigts et du dos de la main selon VDE 0106 partie 100
Résistance climatique
  Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambiante

Température ambiante de stockage
 °C- 40 - + 80
Modes de fonctionnement
 °C-25 - +70
résistance aux chocs (choc semi-sinusoïdal 10 ms) selon IEC 60068-2-27
 g20 (choc demi-sinusoïdal 20 ms)
Séparation sûre selon EN 61140

entre contacts auxiliaires et circuits principaux
 V AC500
entre contacts auxiliaires
 V AC300
Sens d'alimentation en énergie
  quelconque
Degré de protection

Appareil
  Dans la zone des éléments de commande : IP20 (degré de protection de base)
Boîtiers
  avec cadre d'étanchéité de porte : IP40

avec poignée rotative à commande rompue : IP66
Bornes de raccordement
  Borne à tunnel : IP10
Séparateur de phases et borne pour raccordement de feuillard : IP00
Autres caractéristiques techniques (catalogue à feuilleter)


Disjoncteurs
Courant assigné d'emploi = courant assigné ininterrompu
In = Iu A400
Tension assignée de tenue aux chocs
Uimp
Pôles principaux
 V8000
Circuits auxiliaires
 V6000
Tension assignée d'emploi
UeV AC690
Catégorie de surtension/Degré de pollution
  III/3
Tension assignée d'isolement
UiV1000
Pouvoir de coupure
Pouvoir assigné de coupure en court-circuit Icn
Icn
Icu IEC/EN 60947 cycle d'essai O-t-CO
IcukA
240 V 50/60 Hz
IcukA150
400/415 V 50/60 Hz
IcukA150
440 V 50/60 Hz
IcukA130
525 V 50/60 Hz
IcukA65
690 V 50/60 Hz
IcukA35
Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO
IcskA
240 V 50/60 Hz
IcskA150
400/415 V 50/60 Hz
IcskA150
440 V 50/60 Hz
IcskA130
525 V 50/60 Hz
IcskA33
690 V 50/60 Hz
IcskA9
Courant assignée de courte durée admissible

t = 0.3 s
IcwkA3.3
t = 1 s
IcwkA3.3
Catégorie d'emploi selon IEC/EN 60947-2
  A
Pouvoirs assignés de fermeture et de coupure

Courant assigné d’emploi
IeA
AC-1

380 V 400 V
IeA400
415 V
IeA400
690 V
IeA400
AC-3

380 V 400 V
IeA400
415 V
IeA400
660 V 690 V
IeA400
Longévité mécanique (dont 50 % max. de déclenchements par déclencheurs à émission/manque de tension )
manœuvres 15000
Longévité électrique

AC-1

690 V 50/60 Hz
Manœuvres 3000
AC-3

415 V 50/60 Hz
manœuvres 2000
690 V 50/60 Hz
Manœuvres 2000
Fréquence de commutations max.
 man./h60
Sections raccordables
Equipement standard
  Borne à boulon
Conducteurs ronds Cu

Bornes à cage

Conducteur à âme massive
 mm22 x 16
multibrins
 mm21 x (35 - 240)
2 x (25-120)
Borne à tunnel

multibrin
 mm2
Conducteurs multibrins
 mm21 x (25 - 185)
2 trous
 mm21 x (50 - 240)
2 x (50 - 240)
Bornes à boulon et raccordement par l'arrière

Directement sur l'appareil

Conducteurs à âme massive
 mm21 x 16
2 x 16
Conducteurs multibrin
 mm21 x (25 - 240)
2 x (25 - 240)
Epanouisseur
 mm2
Epanouisseur
 mm22 x 300
Conducteurs Al, câbles Cu



Conducteurs à âme massive
 mm21 x 16
multibrin
 mm2
2 trous
 mm21 x (50 - 240)
2 x (50 - 240)
Bornes à boulon et raccordement par l'arrière

Feuillard Cu perforé
min.mm6 x 16 x 0,8
Feuillard Cu perforé
max.mm10 x 32 x 1.0 + 5 x 32 x 1.0
Epanouisseur
 mm(2 x) 10 x 50 x 1.0
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)

Bornes à cage


min.mm6 x 16 x 0.8

max.mm10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0
Bornes à boulon et raccordement par l'arrière

Feuillard Cu perforé
min.mm6 x 16 x 0,8
Feuillard Cu perforé
max.mm10 x 32 x 1.0 + 5 x 32 x 1.0
Epanouisseur
 mm(2 x) 10 x 50 x 1.0
Barre Cu (largeur x épaisseur)
mm
Bornes à boulon et raccordement par l'arrière

bornes à boulon
  M10
Directement sur l'appareil


min.mm20 x 5

max.mm30 x 10
+ 30 x 5
Epanouisseur
 mm
Epanouisseur
max.mm2 x (10 x 50)
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA400
Puissance dissipée du matériel, fonction du courant
PvidW72
Température d’emploi min.
 °C-25
Température d’emploi max.
 °C70
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0
courant permanent nominal Iu
 A400
tension assignée
 V690 - 690
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz
 kA150
réglage de courant du déclencheur de surcharge
 A200 - 400
plage de réglage du déclencheur de court-circuit retardé de courte durée
 A0 - 0
plage de réglage du déclencheur de court-circuit non retardé
 A800 - 4400
protection intégrée contre les mises à la terre accidentelles
  non
type de raccordement du circuit principal
  borne à vis
type de construction de l'appareil
  technique de tiroir pour appareil encastré
adapté à un montage de profilés chapeaux
  non
montage de profilés chapeaux en option
  non
nombre de contacts auxiliaires à ouverture
  0
nombre de contacts auxiliaires à fermeture
  0
nombre de contacts auxiliaires à deux directions
  0
relais de signalisation de déclenchement disponible
  non
avec déclencheur à sous-tension
  non
nombre de pôles
  4
position du raccordement de circuit principal
  avant
finition de l'élément d'actionnement
  levier
appareil complet avec unité de protection
  oui
commande motorisée intégrée
  non
commande motorisée en option
  oui
classe de protection (IP)
  IP20
Courbes caractéristiques
Encombrements
Chambre de soufflage, distance minimale des éléments voisins
Distance minimale des éléments voisins
