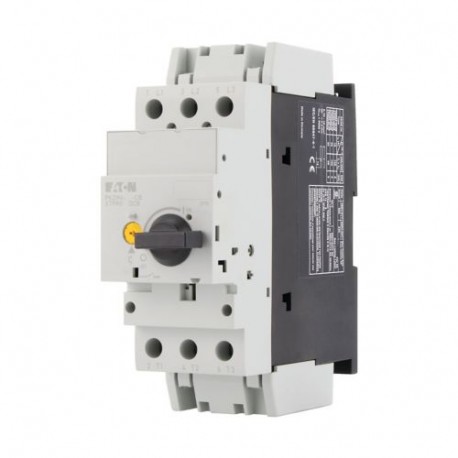

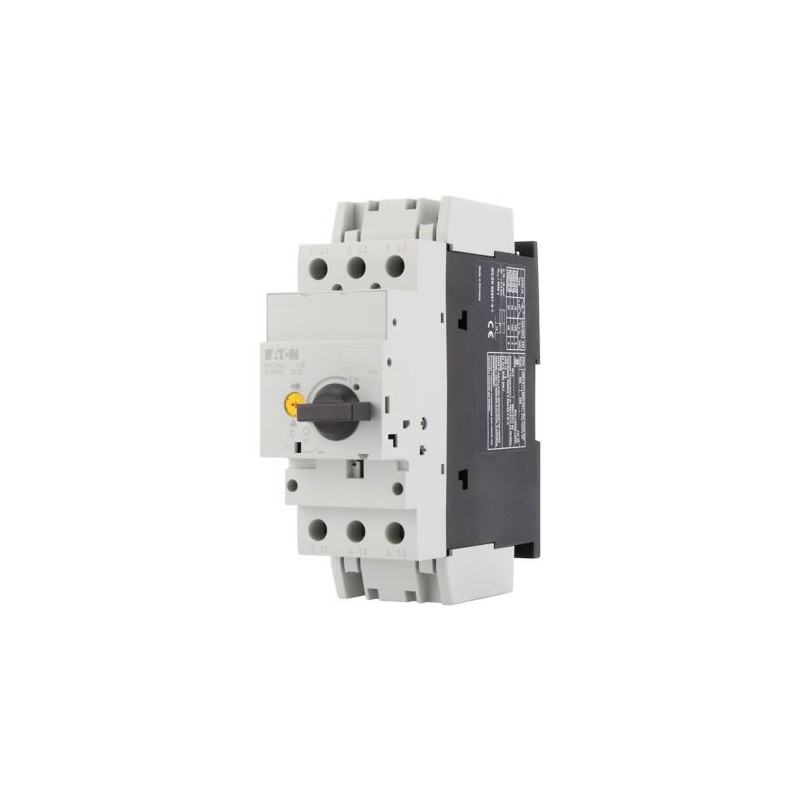

PKZM4-25-CB 132592 EATON MOELLER Disjoncteur, 3p, Ir 20-25A, version NA Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PKZM4-25-CB 132592 EATON MOELLER Disjoncteur, 3p, Ir 20-25A, version NA

PKZM4-25-CB

132592

EATON - MOELLER

Disponible

Expédition hui

Disjoncteur, 3p, Ir=20-25A, version NA

Plus de détails


Disjoncteurs Protecteurs Moteurs

Motor Protective Circuit Breakers PKZ - EATON - MOELLER

Motor Protective Circuit Breakers PKZM0, PKZM01 and PKZM4 - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$116.67
2+$113.85
3+$112.46
4+$111.84
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Gamme
  Disjoncteurs-moteurs PKZM4 jusqu'à 65 A
Disjoncteurs PKZM4 jusqu'à 32 A selon UL 489
Fonction de base
  Câble et protection des conducteurs
Fonction
  pour la protection des câbles et conducteurs
Raccordement
  Bornes à vis
Schéma

Plage de réglage

Déclencheur sur surcharge
IrA 16 - 25
Déclencheur sur court-circuit

max.
IrmA350
Remarques
  non utilisable comme interrupteur général
Caractéristiques techniques
Généralités
Conformité aux normes
  IEC/EN 60947-4-1, VDE 0660, UL 489, CSA C 22.2 No. 5-09
Résistance climatique
  Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambiante

Stockage
ϑ°C-40 - +80
ouvert
 °C-20 - +55
sous enveloppe
 °C-20 - +40
Position de montage

Sens d'alimentation en énergie
  quelconque
Degré de protection

Appareil
  IP20
Bornes de raccordement
  IP2X
Protection contre les contacts directs
  Protection contre les contacts avec les doigts et le dos de la main
Résistance aux chocs (onde demi-sinusoïdale 10 ms) selon IEC 60068-2-27
 g15
Altitude d'installation
 mmax. 2000
Sections raccordables
 mm²
Conducteur à âme massive
 mm21 x (0,75 - 16)
2 x (0,75 - 16)
Conducteur souple avec embout
 mm21 x (0,75 - 16)
2 x (0,75 - 16)
âme massive ou multibrins
 AWG14 - 6
souples avec embout :
 AWG14 – 8
Couple de serrage des boulons de raccordement

conducteurs principaux
 Nm3.3
conducteurs auxiliaires
 Nm1
Circuits principaux
Tension assignée de tenue aux chocs
UimpV AC6000
Catégorie de surtension/Degré de pollution
  III/3
Tension assignée d'emploi
UeV AC690
Courant assigné ininterrompu = courant assigné d'emploi
Iu = IeA65 nu

63 sous enveloppe
Courant assigné ininterrompu = courant assigné d'emploi
Iu = IeA25
Fréquence assignée
fHz40 - 60
Pertes par effet Joule (pour les 3 pôles à chaud)
 W6
Longévité mécanique
manœuvresx 1060.03
Longévité électrique
Manœuvres 30000
Fréquence de manœuvres max.
 man./h
Fréquence de commutations max.
 man./h40
Pouvoir de coupure (UL489, CSA 22,2 No. 5,09)

SCCR 480Y/277 V 60 Hz
IcukA65
SCCR 600Y/347 V 60 Hz
IcukA22
Puissance de coupure du moteur
 kAeff
DC-5 (jusqu'à 250 V)
 A63 (3 circuits en série)
Blocs de déclenchement
Compensation de température
  °C-5 - +40 (selon IEC/EN 60947, VDE 0660)
-25 - +55 (plage de fonctionnement)
Erreur résiduelle de compensation de température pour T > 40°C
   0.25 %/K
Plage de réglage du déclencheur sur surcharge
  0,6 - 1 x Iu
Déclencheur sur court-circuit
  Appareil de base, à réglage fixe : 14 x Iu
Tolérance de déclenchement sur court-circuit
  ± 20%
Sensibilité au manque de phase
  IEC/EN 60947-1-1, VDE 0660 partie 102
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA25
Puissance dissipée par pôle, en fonction du courant
PvidW4.9
Puissance dissipée du matériel, fonction du courant
PvidW14.7
Puissance dissipée statique, dépendante du courant
PvsW0
Pouvoir d'émission de puissance dissipée
PveW0
Température d’emploi min.
 °C-25
Température d’emploi max.
 °C55
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
courant permanent nominal Iu
 A25
tension assignée
 V600 - 600
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz
 kA65
réglage de courant du déclencheur de surcharge
 A0 - 25
plage de réglage du déclencheur de court-circuit retardé de courte durée
 A0 - 0
plage de réglage du déclencheur de court-circuit non retardé
 A0 - 350
protection intégrée contre les mises à la terre accidentelles
  non
type de raccordement du circuit principal
  borne à vis
type de construction de l'appareil
  technique d'encastrement fixe pour appareil encastré
adapté à un montage de profilés chapeaux
  oui
montage de profilés chapeaux en option
  oui
nombre de contacts auxiliaires à ouverture
  0
nombre de contacts auxiliaires à fermeture
  0
nombre de contacts auxiliaires à deux directions
  0
relais de signalisation de déclenchement disponible
  non
avec déclencheur à sous-tension
  non
nombre de pôles
  3
position du raccordement de circuit principal
  -
finition de l'élément d'actionnement
  type de dispositif d'actionnement
appareil complet avec unité de protection
  oui
commande motorisée intégrée
  non
commande motorisée en option
  non
classe de protection (IP)
  IP20
Homologations
Product Standards  UL 489; CSA-C22.2 no. 5-09; IEC60947-4-1; CE marking
North America Certification  UL listed, CSA certified
Specially designed for North America  Yes
Suitable for  Feeder and branch circuit as BCPD
Courbes caractéristiques
Courbes de déclenchement
Courbe de contraintes
Encombrements
CAO données
Plus d'informations sur les produits (liens)
IL03407012Z (AWA1210-1859) Disjoncteurs-moteurs

MN03402002Z (AWB1210-1457) Disjoncteur-moteur PKZM4, protection des moteurs Ex e contre les surcharges


Datasheet - PDF
