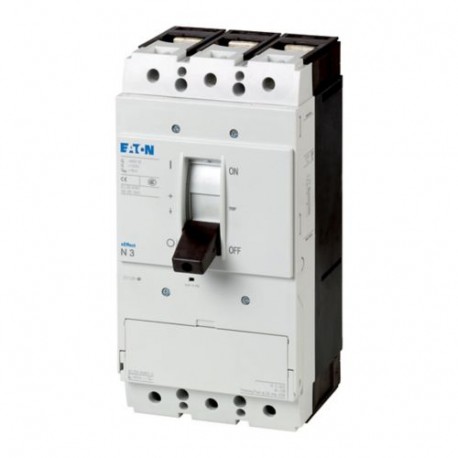

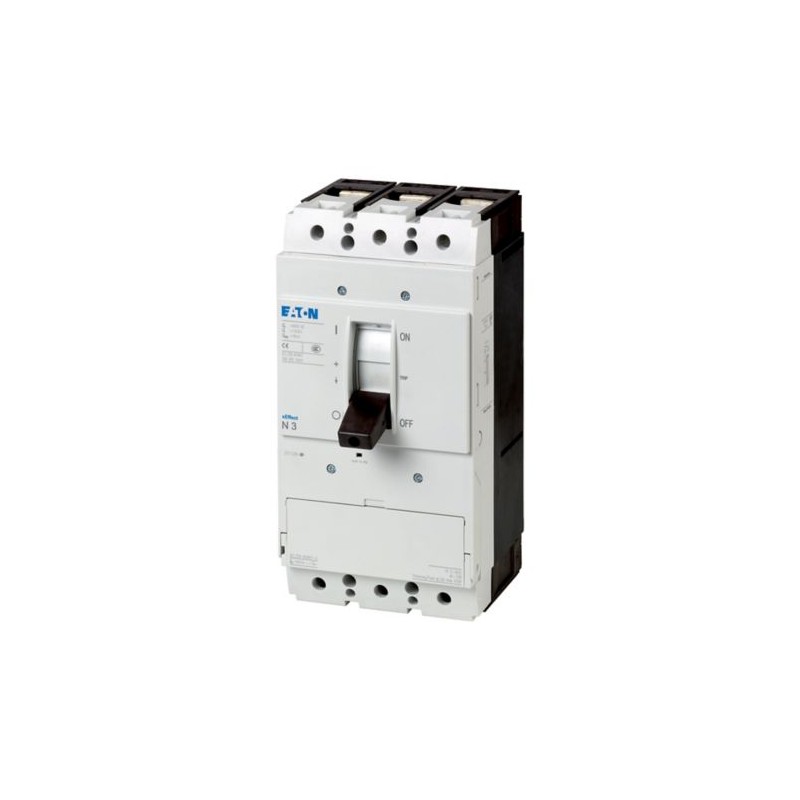

NS3-600-NA 102688 0004315512 EATON ELECTRIC Disjoncteur 3p 600A
NS3-600-NA
102688
0004315512
EATON-MOELLER
Disjoncteur 3p 600A
Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation
Commutateurs automatiques à boîtier moulé NZM
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Achetés habituellement ensemble
▲En savoir plus
▲Disjoncteur 3p 600A
Molded Case Switch, N3, Interrupteurs-sectionneurs, tripolaire, Pouvoir de coupure SCCR 480Y/277 V 60 Hz Icu: 100 kA, Pouvoir de coupure SCCR 600Y/347 V 60 Hz Icu: 50 kA, Courant assigné d'emploi = courant assigné ininterrompu In = Iu: 600 A, Courant assigné = courant assigné ininterrompu In = Iu: 600 A, norme / homologation: UL/CSA, IEC, Technique de montage: Appareils fixes, Borne à boulon, Fonction de protection: Interrupteur-sectionneur/interrupteur général
Gamme de livraison
Gamme
Interrupteurs-sectionneurs
Fonction de protection
Interrupteur-sectionneur/interrupteur général
norme / homologation
UL/CSA, IEC
Technique de montage
Appareils fixes
Taille
N3
Description
IEC/EN 60947-2 : disjoncteurs sans protection contre les surintensités (CBI-X), avec aptitude au sectionnement et aptitude à l'utilisation comme interrupteur général selon IEC/EN 60204.
Nombre de pôles
tripolaire
Equipement standard
Borne à boulon
Positions de commutation
I, +, 0
Courant assigné d'emploi = courant assigné ininterrompu [In= Iu]
600 A
Courant assigné = courant assigné ininterrompu [In= Iu]
600 A
Pouvoir de coupure
SCCR 480Y/277 V 60 Hz [Icu]
100 kA
SCCR 480 V 60 Hz [Icu]
100 kA
SCCR 600Y/347 V 60 Hz [Icu]
50 kA
SCCR 600 V 60 Hz [Icu]
50 kA
Déclencheur sur court-circuit
[Irm]
[Irm]instantané
[Ii= Inx …]
[Ii= Inx …]6600 A fixe
Caractéristiques techniques
Interrupteurs-sectionneurs
Tension assignée de tenue aux chocs [Uimp]Pôles principaux
8000 V
Tension assignée de tenue aux chocs [Uimp]Circuits auxiliaires
6000 V
Tension assignée d’emploi [Ue]
690 V AC
Courant assigné d'emploi = courant assigné ininterrompu [In= Iu]
600 A
Courant assigné = courant assigné ininterrompu [In= Iu]
600 A
Courant assigné ininterrompu [Iu]IEC/EN 60947-3 [Iu]
600 A
Courant assigné ininterrompu [Iu]UL 489, CSA 22.2 n° 5.1 [Iu]
600 A
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement [Ui]
1000 V
Autres caractéristiques techniques (catalogue à feuilleter)
Température ambianteTempérature ambiante de stockage
- 40 - + 70 °C
Température ambianteModes de fonctionnement
-25 - +70 °C
Position de montage
| verticale et à 90° dans tous les sens | |
  | avec déclencheur différentiel XFI : |
| - NZM1, N1, NZM2, N2 : verticale et à 90° dans tous les sens | |
| avec dispositif de débrochage rapide : | |
| - NZM1, N1, NZM2, N2: verticale, à 90° droite/gauche | |
| avec berceau pour appareils débrochable : | |
| - NZM3, N3 : verticale, 90 à gauche | |
| - NZM4, N4: verticale | |
| avec télécommande : | |
| - NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4 : verticale et à 90° dans tous les sens | |
Sens d'alimentation en énergie
quelconque
Degré de protectionAppareil
dans la zone des éléments de commande : IP 20 (degré de protection de base)
Degré de protectionBoîtiers
avec cadre d'étanchéité : IP40
avec poignée rotative à commande rompue sur porte : IP66
avec poignée rotative à commande rompue sur porte : IP66
Degré de protectionBornes de raccordement
Borne à tunnel : IP10
Séparateur de phases et borne pour feuillards : IP00
Séparateur de phases et borne pour feuillards : IP00
Pouvoir de coupure (UL489, CSA 22.2 No. 5.1)
SCCR 240 V 60 Hz [Icu]
150 kA
SCCR 480Y/277 V 60 Hz [Icu]
100 kA
SCCR 480 V 60 Hz [Icu]
100 kA
SCCR 600Y/347 V 60 Hz [Icu]
50 kA
SCCR 600 V 60 Hz [Icu]
50 kA
Pouvoir assigné de fermeture en court-circuit [Icm]
240 V 50/60 Hz [Icm]
330 kA
400/415 V 50/60 Hz [Icm]
330 kA
440 V 50/60 Hz [Icm]
286 kA
525 V 50/60 Hz [Icm]
143 kA
690 V 50/60 Hz [Icm]
74 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]
Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]240 V 50/60 Hz [Icu]
150 kA
Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]400/415 V 50 Hz [Icu]
150 kA
Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]440 V 50/60 Hz [Icu]
130 kA
Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]525 V 50/60 Hz [Icu]
65 kA
Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]690 V 50/60 Hz [Icu]
35 kA
Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]230 V 50/60 Hz [Ics]
150 kA
Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
150 kA
Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]440 V 50/60 Hz [Ics]
130 kA
Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]525 V 50/60 Hz [Ics]
33 kA
Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]690 V 50/60 Hz [Ics]
9 kA
Longévité mécanique [manœuvres]
15000
Fréquence de commutations max.
60 man./h
Longévité électrique
400 V 50/60 Hz [manœuvres]
5000
415 V 50/60 Hz [manœuvres]
3000
690 V 50/60 Hz [Manœuvres]
3000
400 V 50/60 Hz [manœuvres]
2000
415 V 50/60 Hz [manœuvres]
2000
690 V 50/60 Hz [Manœuvres]
2000
< 10 ms
Sections raccordables IEC
Equipement standard
Borne à boulon
Équipements complémentaires optionnels
Borne à cage
Bornes à tunnel
Raccordement par l'arrière
Bornes à tunnel
Raccordement par l'arrière
Conducteurs et câbles CuBornes à cageConducteur à âme massive
2 x 16 mm2
Conducteurs et câbles CuBornes à cagemultibrins
1 x (35 - 240)
2 x (25 - 120) mm2
2 x (25 - 120) mm2
Conducteurs et câbles CuBorne à tunnelmultibrin1 trou
1 x (25 - 185) mm2
Conducteurs et câbles CuBorne à tunnelmultibrin2 trous
1 x (50 - 240)
2 x (50 - 240) mm2
2 x (50 - 240) mm2
Conducteurs et câbles CuBornes à boulon et raccordement par l'arrièreDirectement sur l'appareilConducteurs à âme massive
1 x 16
2 x 16 mm2
2 x 16 mm2
Conducteurs et câbles CuBornes à boulon et raccordement par l'arrièreDirectement sur l'appareilConducteurs multibrin
1 x (25 - 240)
2 x (25 - 240) mm2
2 x (25 - 240) mm2
Conducteurs et câbles CuBornes à boulon et raccordement par l'arrièreEpanouisseurEpanouisseur
2 x 300 mm2
Conducteurs Al, câbles AlBorne à tunnelConducteurs à âme massive
1 x 16 mm2
Conducteurs Al, câbles AlBorne à tunnelmultibrin1 trou
1 x (25 - 185)2)mm2
Conducteurs Al, câbles AlBorne à tunnelmultibrin
2)Selon le fabricant, section raccordable jusqu'à 240 mm².
Conducteurs Al, câbles AlBorne à tunnelmultibrin2 trous
1 x (50 - 240)
2 x (50 - 240) mm2
2 x (50 - 240) mm2
Conducteurs Al, câbles AlBornes à boulon et raccordement par l'arrièreDirectement sur l'appareilConducteurs à âme massive
1 x 16
2 x (10 - 16) mm2
2 x (10 - 16) mm2
Conducteurs Al, câbles AlBornes à boulon et raccordement par l'arrièreDirectement sur l'appareilConducterus multibrin
1 x (25 - 120)
2 x (25 - 120) mm2
2 x (25 - 120) mm2
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à cage [min.]
6 x 16 x 0.8 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à cage [max.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [min.]
6 x 16 x 0.8 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [max.]
10 x 32 x 1.0 + 5 x 32 x 1.0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreEpanouisseur
(2 x) 10 x 50 x 1.0 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièrebornes à boulon
M10
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreDirectement sur l'appareil [min.]
20 x 5 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreDirectement sur l'appareil [max.]
30 x 10
+ 30 x 5 mm
+ 30 x 5 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreEpanouisseurEpanouisseur [max.]
2 x (10 x 50) mm
Sections raccordables NA
Conducteurs et câbles CuBornes à cagemultibrins
1 x (2 - 500) AWG/kcmil
Conducteurs et câbles CuBorne à tunnelConducteurs à âme massive
1 x 6 AWG
Conducteurs et câbles CuBorne à tunnelmultibrins2 trous
1 x (0 - 500)
2 x (0 - 500) AWG/kcmil
2 x (0 - 500) AWG/kcmil
Conducteurs et câbles CuBornes à boulon et raccordement par l'arrièreEpanouisseurEpanouisseur
2 x 500 AWG/kcmil
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à cage [min.]
6 x 16 x 0.8 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [min.]
6 x 16 x 0,8 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [max.]
10 x 32 x 1,0 + 5 x 32 x 1,0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreEpanouisseur
(2 x) 10 x 50 x 1.0 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièrebornes à boulon
M10
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreDirectement sur l'appareil [min.]
20 x 5 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreDirectement sur l'appareil [max.]
30 x 10
+ 30 x 5 mm
+ 30 x 5 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreEpanouisseurEpanouisseur [max.]
2 x (10 x 50) mm
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
600 A
Puissance dissipée du matériel, fonction du courant [Pvid]
108 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Low-voltage industrial components (EG000017) / Disjoncteur pour protection de transformateur, de générateur et d'installation (EC000228)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Interrupteur de puissance de protection de transformateur, générateur et système (ecl@ss13-27-37-04-09 [AJZ716018])
courant permanent nominal (Iu)
600 A
tension assignée (Ue)
690 - 690 V
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz
150 kA
réglage de courant du déclencheur de surcharge
0 - 0 A
plage de réglage du déclencheur de court-circuit retardé de courte durée
0 - 0 A
plage de réglage du déclencheur de court-circuit non retardé
6600 - 6600 A
puissance dissipée
W
type de construction de l'appareil
technique d'encastrement fixe pour appareil encastré
protection intégrée contre les mises à la terre accidentelles
non
type de raccordement du circuit principal
raccordement à vis
adapté à un montage de profilés chapeaux
non
montage de profilés chapeaux en option
oui
nombre de contacts auxiliaires à ouverture
0
nombre de contacts auxiliaires à fermeture
0
nombre de contacts auxiliaires à deux directions
0
relais de signalisation de déclenchement disponible
non
avec déclencheur à sous-tension intégré
non
nombre de pôles
3
position du raccordement de circuit principal
frontal
finition de l'élément d'actionnement
levier
appareil complet avec unité de protection
oui
commande motorisée intégrée
non
commande motorisée en option
oui
indice de protection (IP)
IP20
Homologations
Product Standards
UL 489; CSA-C22.2 No. 5-09; IEC 60947-2; CE marking
UL File No.
E148671
UL Category Control No.
WJAZ
CSA File No.
022086
CSA Class No.
4652-06
North America Certification
UL listed, CSA certified
Specially designed for North America
Yes
Suitable for
Feeder circuits, branch circuits
Current Limiting Circuit-Breaker
No
Max. Voltage Rating
600 V
Degree of Protection
IEC: IP20; UL/CSA Type: -
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| NS3-600-NA 0004315512 102688 FR_102688.pdf | 124 Kbytes |
 |
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
