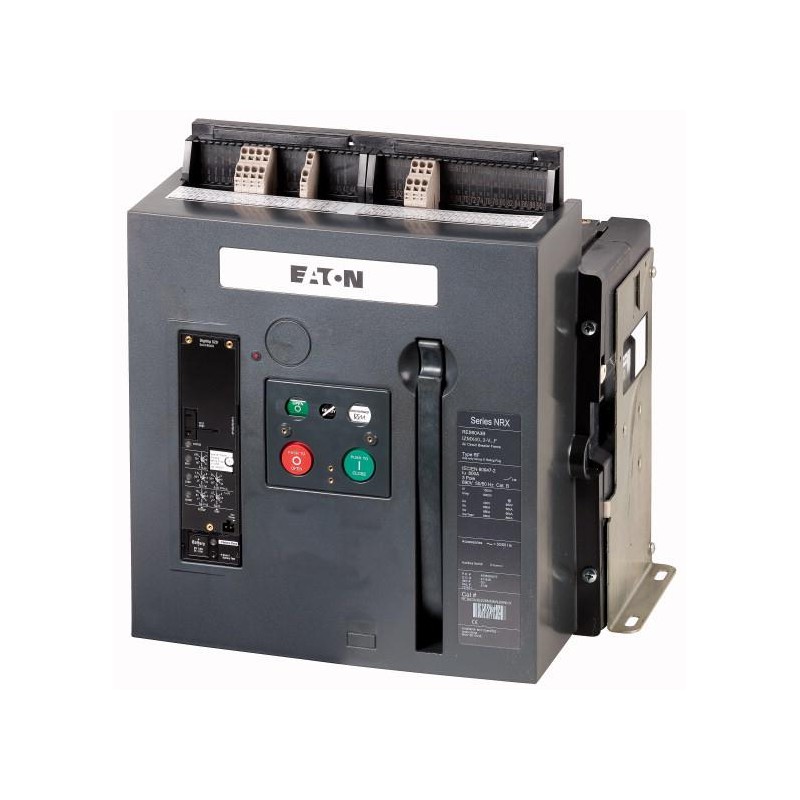

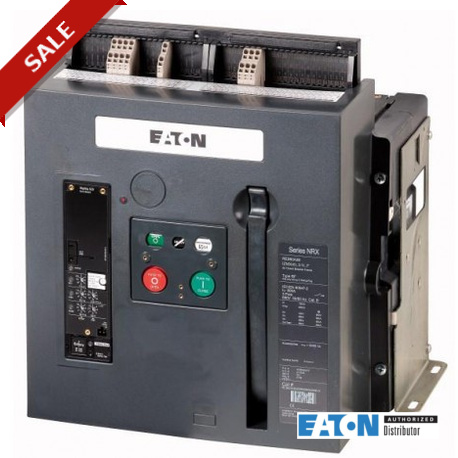

IZMX40B3-V40F 149676 EATON ELECTRIC Disjoncteur, 3p, 4000 A, fixe Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

IZMX40B3-V40F 149676 EATON ELECTRIC Disjoncteur, 3p, 4000 A, fixe

IZMX40B3-V40F

149676

EATON-MOELLER

Disjoncteur, 3p, 4000 A, fixe

Plus de détails


Home > EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Gamme de livraison
Gamme
 Disjoncteurs ouverts/interrupteurs-sectionneurs
Gamme
 Disjoncteurs ouverts
Plage de courants
 jusqu'à 4000 A
Fonction de protection
 Protection sélective
Technique de montage
 Appareils fixes
Les raccordements principaux sont à commander séparément.
Taille
 IZMX40
Technique de déclenchement
 Déclencheur électronique
norme / homologation
 IEC
Nombre de pôles
 tripolaire
Degré de protection
 IP20, IP55 avec capot de protection, cadres d'étanchéité de porte IP41
convient pour la sélectivité de zones
en option possibilité d'équipement ultérieur avec de nombreux équipements complémentaires
Courant assigné d'emploi = courant assigné ininterrompu
 In= Iu A 4000
jusqu'à 440 V 50/60 Hz
 Icu kA 66
jusqu'à 440 V 50/60 Hz
 Ics kA 66
Déclencheur sur surchage min.
 Ir A 2000
Déclencheur sur surcharge max.
 Ir A 4000
instantané
 Ii= Inx … 2 - 12, OFF
temporisé
 Isd= Irx … 2 - 10
Caractéristiques techniques
Généralités
Conformité aux normes
 IEC/EN 60947
Température ambiante
Stockage
 ϑ °C -40 - +70
Température ambiante
 °C -25 - +70
Position de montage
Catégorie d'emploi
 B
Degré de protection
 IP20, IP55 avec capot de protection, cadres d'étanchéité de porte IP41
Sens d'alimentation en énergie
 quelconque
Circuits principaux
Courant assigné = courant assigné ininterrompu
 In= Iu A 4000
Courant assigné ininterrompu à 50 °C
 Iu A 4000
Courant assigné ininterrompu à 60 °C
 Iu A 3650
Courant assigné ininterrompu à 70 °C
 Iu A 3500
Tension assignée de tenue aux chocs
 Uimp V AC 12000
Tension assignée d'emploi
 Ue V AC 690
Utilisation en schéma IT jusqu'àU= 440 V
 IIT kA 57.6
Catégorie de surtension/Degré de pollution
 III/3
Tension assignée d'isolement
 Ui V 1000
Pouvoir de coupure
Pouvoir assigné de fermeture en court-circuit
 Icm
jusqu'à 440 V 50/60 Hz
 Icm kA 145
jusqu'à 690 V 50/60 Hz
 Icm kA 145
Courant assigné de courte durée admissible 50/60 Hz
t = 1 s
 Icw kA 66
t = 3 s
 Icw kA 53
Pouvoir assigné de coupure en court-circuit Icn
 Icn
IcuIEC/EN 60947 cycle d'essai O-t-CO
jusqu'à 240 V 50/60 Hz
 Icu kA 66
jusqu'à 440 V 50/60 Hz
 Icu kA 66
jusqu'à 690 V 50/60 Hz
 Icu kA 66
IcsIEC/EN 60947 cycle d'essai O-t-CO-t-CO
jusqu'à 240 V 50/60 Hz
 Ics kA 66
jusqu'à 440 V 50/60 Hz
 Ics kA 66
jusqu'à 690 V 50/60 Hz
 Ics kA 66
Temps caractéristiques
Temps de fermeture contrôlée par bobine d'enclenchement
 ms 35
Temps total de coupure avec déclencheur à émission de tension
 ms 22
Temps de coupure total avec déclencheur à manque de tension
 ms 37
Temps de coupure total lors du déclenchement instantané sur court-circuit (jusqu'à extinction complète de l'arc)
 ms ≦ 45
Fréquence de manœuvres max.
 Man./h 60
Puissance dissipée sous le courant assigné In
Appareils fixes
 W 600
Poids
Appareils fixes
Tripolaires
 kg 43
Tétrapolaires
 kg 56
Sections raccordables
Barre Cu
Appareils fixes
Conducteurs noirs
 mm 4 x 100 x 10
Il s'agit de valeurs utilisées dans les installations particulières. Les valeurs dépendent de la température régnant autour du disjoncteur et subissant les influences de la température ambiante, du degré de protection (IP), de la hauteur d'installation, des cloisons et éventuellement de la ventilation externe. De ce fait, selon la configuration de l'installation, il peut résulter un déclassement ("derating"), compensable par une augmentation de section. Des indications exactes peuvent être données par les essais d'échauffement au niveau de chaque installation.


Courant ininterrompu admissible pour les disjoncteurs utilisés à différentes températures dans une même installation. Les températures intérieures escomptées peuvent être estimées sur la base des directives IEC applicables.

L'indication concernant le courant assigné ininterrompu vaut pour des raccordements principaux verticaux.
Caractéristiques techniques ETIM 7.0
Commutateurs basse tension (EG000017) / Disjoncteur pour protection de transformateur, de générateur et d'installation (EC000228)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Interrupteur de puissance de protection de transformateur, générateur et système ([email protected] [AJZ716013])
courant permanent nominal (Iu)
 A 4000
tension assignée (Ue)
 V 690 - 690
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz
 kA 66
réglage de courant du déclencheur de surcharge
 A 2000 - 4000
plage de réglage du déclencheur de court-circuit retardé de courte durée
 A 8000 - 40000
plage de réglage du déclencheur de court-circuit non retardé
 A 8000 - 48000
protection intégrée contre les mises à la terre accidentelles
 non
type de raccordement du circuit principal
 raccordement par rail
type de construction de l'appareil
 technique d'encastrement fixe pour appareil encastré
adapté à un montage de profilés chapeaux
 non
montage de profilés chapeaux en option
 non
nombre de contacts auxiliaires à ouverture
 0
nombre de contacts auxiliaires à fermeture
 0
nombre de contacts auxiliaires à deux directions
 2
relais de signalisation de déclenchement disponible
 oui
avec déclencheur à sous-tension
 non
nombre de pôles
 3
position du raccordement de circuit principal
 arrière
position du raccordement de circuit principal
 arrière
finition de l'élément d'actionnement
 à poussoir
appareil complet avec unité de protection
 oui
commande motorisée intégrée
 non
commande motorisée en option
 oui
indice de protection (IP)
 IP20
