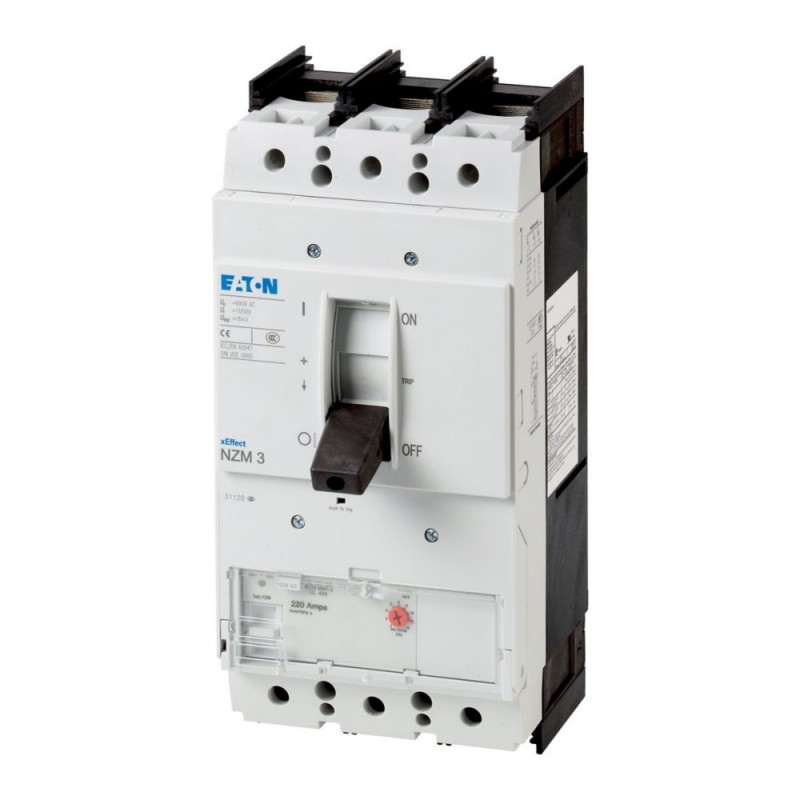

NZMN3-SE220-CNA 269341 EATON ELECTRIC 269341 NZMN3-SE220-CNA
NZMN3-SE220-CNA
269341
EATON-MOELLER
269341 NZMN3-SE220-CNA
NZMN3-SE220-CNA
Disjoncteur, 3p, 220A
Appareillage industriel basse tension > Disjoncteur moteur
Commutateurs automatiques à boîtier moulé NZM
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Disjoncteur, 3p, 220A
Les disjoncteurs de la gamme NZM..-SE..CNA, avec seulement quatre tailles d’appareil, s’adaptent à tous les cas de figure et sont compatibles avec le marché mondial. Montage toujours flexible grâce aux groupes fonctionnels modulaires. Avec déclencheur électronique sur court-circuit en association avec relais thermique avec déclencheur sur court-circuit sans déclencheur sur surcharge. Remarques : ces appareils satisfont aux normes UL/CSA et IEC. Les valeurs de pouvoir de coupure selon IEC figurent sur la plaque signalétique.
Gamme de livraison
Gamme
Disjoncteurs
Fonction de protection
Protection contre les courts-circuits
norme / homologation
UL/CSA, IEC
Technique de montage
Appareils fixes
Technique de déclenchement
Déclencheur électronique
Description
Ces appareils satisfont aux normes UL/CSA et IEC. Les valeurs relatives aux pouvoirs de coupure selon IEC figurent sur la plaque signalétique.
Protection des moteurs en association avec un relais de protection et un relais thermique
avec déclencheur sur court-circuit
Sans déclencheurs sur surcharge Ir
Protection des moteurs en association avec un relais de protection et un relais thermique
avec déclencheur sur court-circuit
Sans déclencheurs sur surcharge Ir
Nombre de pôles
tripolaire
Equipement standard
Borne à boulon
Courant assigné d'emploi = courant assigné ininterrompu [In= Iu]
220 A
Plage de réglage
Déclencheur sur court-circuit
[Irm]instantané
[Ii= Inx …]
[Irm]instantané[Ii= Inx …]2 - 14
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 60947, VDE 0660
Protection contre les contacts directs
sécurité des doigts et du dos de la main selon VDE 0106 partie 100
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambianteTempérature ambiante de stockage
- 40 - + 70 °C
Température ambianteModes de fonctionnement
-25 - +70 °C
résistance aux chocs (choc semi-sinusoïdal 10 ms) selon IEC 60068-2-27
20 (choc demi-sinusoïdal 20 ms) g
Séparation sûre selon EN 61140entre contacts auxiliaires et circuits principaux
500 V AC
Séparation sûre selon EN 61140entre contacts auxiliaires
300 V AC
Poids
6.34 kg
Position de montagePosition de montage
| position verticale et à 90° dans toutes les directions | |
 | avec déclencheur différentiel XFI : |
| - NZM1, N1, NZM2, N2 : position verticale et à 90° dans toutes les directions | |
| avec dispositif de débrochage : | |
| - NZM1, N1, NZM2, N2 : position verticale, à 90° droite/gauche | |
| avec dispositif de débrochage : | |
| - NZM3, N3 : position verticale, à 90° droite/gauche | |
| - NZM4, N4 : position verticale | |
| avec télécommande : | |
| - NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4 : position verticale et à 90° dans toutes les directions | |
Sens d'alimentation en énergie
quelconque
Degré de protectionAppareil
Dans la zone des éléments de commande : IP20 (degré de protection de base)
Degré de protectionBoîtiers
avec cadre d'étanchéité : IP40
avec poignée rotative à commande rompue sur porte : IP66
avec poignée rotative à commande rompue sur porte : IP66
Degré de protectionBornes de raccordement
Borne à tunnel : IP10
Séparateur de phases et borne pour raccordement de feuillard : IP00
Séparateur de phases et borne pour raccordement de feuillard : IP00
Autres caractéristiques techniques (catalogue à feuilleter)
Disjoncteurs
Tension assignée de tenue aux chocs [Uimp]Pôles principaux
8000 V
Tension assignée de tenue aux chocs [Uimp]Circuits auxiliaires
6000 V
Tension assignée d'emploi [Ue]
690 V AC
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement [Ui]
1000 V
Utilisation dans des réseaux non reliés à la terre
≦ 690 V
Pouvoir de coupure
Pouvoir assigné de fermeture en court-circuit [Icm]240 V [Icm]
187 kA
Pouvoir assigné de fermeture en court-circuit [Icm]400/415 V [Icm]
105 kA
Pouvoir assigné de fermeture en court-circuit [Icm]440 V 50/60 Hz [Icm]
74 kA
Pouvoir assigné de fermeture en court-circuit [Icm]525 V 50/60 Hz [Icm]
53 kA
Pouvoir assigné de fermeture en court-circuit [Icm]690 V 50/60 Hz [Icm]
40 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]240 V 50/60 Hz [Icu]
85 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]400/415 V 50/60 Hz [Icu]
50 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]440 V 50/60 Hz [Icu]
35 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]525 V 50/60 Hz [Icu]
25 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]690 V 50/60 Hz [Icu]
20 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]240 V 50/60 Hz [Ics]
85 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
50 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]440 V 50/60 Hz [Ics]
35 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]525 V 50/60 Hz [Ics]
13 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]690 V 50/60 Hz [Ics]
5 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]
Fusible de calibre max. lorsque le courant de court-circuit prévu à l'emplacement de montage dépasse le pouvoir de coupure du disjoncteur.
Courant assignée de courte durée admissiblet = 0.3 s [Icw]
3.3 kA
Courant assignée de courte durée admissiblet = 1 s [Icw]
3.3 kA
Catégorie d'emploi selon IEC/EN 60947-2
A
Longévité mécanique (dont 50 % max. de déclenchements par déclencheurs à émission/manque de tension ) [manœuvres]
15000
Longévité électriqueAC-1400 V 50/60 Hz [manœuvres]
5000
Longévité électriqueAC-1690 V 50/60 Hz [Manœuvres]
3000
Longévité électriqueAC-3400 V 50/60 Hz [manœuvres]
2000
Longévité électriqueAC-3415 V 50/60 Hz [manœuvres]
2000
Longévité électriqueAC-3690 V 50/60 Hz [Manœuvres]
2000
Longévité électriqueFréquence de commutations max.
60 man./h
Temps total de coupure en cas de court-circuit
< 10 ms
Sections raccordables
Equipement standard
Borne à boulon
Conducteurs ronds CuBornes à cageConducteur à âme massive
2 x 6 mm2
Conducteurs ronds CuBornes à cagemultibrins
1 x (35 - 240)
2 x (25 - 120) mm2
2 x (25 - 120) mm2
Conducteurs ronds CuBorne à tunnelConducteur à âme massive
1 x (16 - 185) mm2
Conducteurs ronds CuBorne à tunnelmultibrinConducteurs multibrin
1 x (25 … 185) mm2
Conducteurs ronds CuBorne à tunnelmultibrin2 trous
1 x (50 - 240)
2 x (50 - 240) mm2
2 x (50 - 240) mm2
Conducteurs ronds CuBornes à boulon et raccordement par l'arrièreDirectement sur l'appareilConducteurs à âme massive
1 x 16
2 x 16 mm2
2 x 16 mm2
Conducteurs ronds CuBornes à boulon et raccordement par l'arrièreDirectement sur l'appareilConducteurs multibrin
1 x (25 - 240)
2 x (25 - 240) mm2
2 x (25 - 240) mm2
Conducteurs ronds CuBornes à boulon et raccordement par l'arrièreEpanouisseurEpanouisseur
2 x 500 mm2
Conducteurs Al, câbles CuBorne à tunnelConducteurs à âme massive
1 x 16 mm2
Conducteurs Al, câbles CuBorne à tunnelmultibrinConducterus multibrin
1 x (25 - 185) mm2
Conducteurs Al, câbles CuBorne à tunnelmultibrin2 trous
1 x (50 - 240)
2 x (50 - 240) mm2
2 x (50 - 240) mm2
Conducteurs Al, câbles CuBornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [min.]
6 x 16 x 0.8 mm
Conducteurs Al, câbles CuBornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [max.]
10 x 32 x 1.0 + 5 x 32 x 1.0 mm
Conducteurs Al, câbles CuBornes à boulon et raccordement par l'arrièreEpanouisseur
(2 x) 10 x 50 x 1.0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à cage [min.]
6 x 16 x 0.8 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à cage [max.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [min.]
6 x 16 x 0.8 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [max.]
10 x 32 x 1.0 + 5 x 32 x 1.0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreEpanouisseur
(2 x) 10 x 50 x 1.0 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièrebornes à boulon
M10
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreDirectement sur l'appareil [min.]
20 x 5 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreEpanouisseurEpanouisseur [max.]
2 x (10 x 50) mm
Câbles de commande
1 x (0,75 - 2,5)
2 x (0,75 - 1,5) mm2
2 x (0,75 - 1,5) mm2
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
220 A
Puissance dissipée du matériel, fonction du courant [Pvid]
14.52 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commutateurs basse tension (EG000017) / Disjoncteur moteur (EC000074)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Interrupteur de puissance pour combinaison de démarreurs ([email protected] [AGZ529016])
réglage de courant du déclencheur de surcharge
0 - 0 A
plage de réglage du déclencheur de court-circuit non retardé
440 - 3080 A
avec protection thermique
non
sensible à une défaillance de phase
non
technique de déclenchement
électronique
tension de fonctionnement normale
690 - 690 V
courant permanent nominal (Iu)
220 A
puissance de fonctionnement nominale, CA-3, 230 V
55 kW
puissance de fonctionnement nominale, CA-3, 400 V
110 kW
type de raccordement du circuit principal
borne à vis
finition de l'élément d'actionnement
levier
type de construction de l'appareil
technique d'encastrement fixe pour appareil encastré
avec commutateur auxiliaire intégré
non
avec déclencheur à sous-tension intégré
non
nombre de pôles
3
courant de commutation de court-circuit limite nominal Icu à 400 V, CA
50 kA
indice de protection (IP)
IP20
hauteur
297 mm
largeur
140 mm
profondeur
166 mm
Homologations
Product Standards
UL 489; CSA-C22.2 No. 5-09; IEC 60947-2; CE marking
UL File No.
E31593
UL Category Control No.
DKPU2
CSA File No.
022086
CSA Class No.
1432-01
North America Certification
UL recognized, CSA certified
Conditions of Acceptability
Only used in motor circuits in conjunction with suitable contactor and overload relay. SCCR value applies for complete combination starter only, consisting of instantaneous trip circuit breaker, contactor and overload relay.
Specially designed for North America
Yes
Suitable for
Branch circuits, feeder circuits
Current Limiting Circuit-Breaker
No
Max. Voltage Rating
600 V
Degree of Protection
IEC: IP20; UL/CSA Type: -
Encombrements
① Chambre de soufflage, distance minimale des éléments voisins
② Distance minimale des éléments voisins
② Distance minimale des éléments voisins
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| NZMN3-SE220-CNA 269341 FR_269341.pdf | 313 Kbytes |
 |
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
