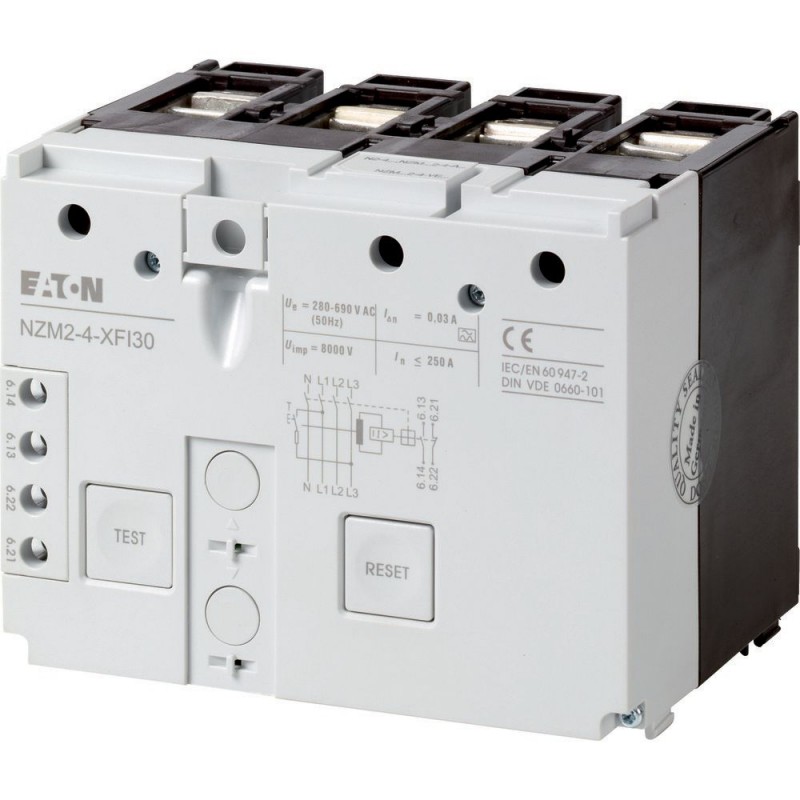

NZM2-4-XFI30 292343 EATON ELECTRIC Déclencheur différentiel, 30mA, 4p
NZM2-4-XFI30
292343
EATON-MOELLER
Déclencheur différentiel, 30mA, 4p
Appareillage industriel basse tension > Déclencheur à courant de fuite pour disjoncteur
Accessoires NZM
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Déclencheur différentiel, 30mA, 4p
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : permet un grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : Selon IEC/EN 60947-2 Absence d'agrément UL/CSA. Adaptés aux réseaux tri et monophasés. Sensibilité au courant pulsé selon le principe de sommation du courant. Pour disjoncteurs 4 pôles NZM2-4 et interrupteurs-sectionneurs N2-4. Indépendant de la tension réseau Ue = 280 .. 690 V 50/60 Hz. Contacts auxiliaires (1 F 1 F intégrés) sont réinitialisés à l'aide du bouton de remise à zéro. Pas de combinaison possible avec les appareils enfichables., coffret isolant ou kit de transformation en interrupteur général pour montage latéral avec équerre de montage. Le pouvoir assigné de coupure ultime en court-circuit est déterminé par le NZM2 raccordé. En cas d'utilisation d'un interrupteur-sectionneur N2, il dépend du fusible amont requis. Voir Caractéristiques techniques. Utilisable pour: NZM2-4, N2-4
Gamme de livraison
Gamme
Equipements complémentaires
Equipements complémentaires
Déclencheur différentiel
Equipements complémentaires
Déclencheur différentiel
norme / homologation
IEC
Taille
NZM2
Description
Déclencheurs différentiels selon IEC/EN 60947-2
Absence d'agrément UL/CSA
Adaptés aux réseaux triphasés et monophasés.
Sensible au courant redressé selon le principe de sommation du courant
Pour disjoncteurs tétrapolaires NZM2-4 et interrupteurs-sectionneurs N2-4
Dépendant de la tension d'alimentation Ue = 280 – 690 V 50 Hz
Absence d'agrément UL/CSA
Adaptés aux réseaux triphasés et monophasés.
Sensible au courant redressé selon le principe de sommation du courant
Pour disjoncteurs tétrapolaires NZM2-4 et interrupteurs-sectionneurs N2-4
Dépendant de la tension d'alimentation Ue = 280 – 690 V 50 Hz
Utilisation pour
Utilisation avec
NZM2-4
N2-4
N2-4
Pôles
tétrapolaire
Remarques
Les contacts auxiliaires (1 O, 1 F intégrés) sont réinitialisés à l'aide du bouton de remise à zéro.
Non combinable à la technique de débrochage rapide, aux boîtiers isolants ou aux jeux de pièces pour transformation en interrupteur général pour montage latéral avec équerre de montage.
Le pouvoir assigné de coupure ultime en court-circuit est déterminé par le NZM2 monté.
En cas d'utilisation d'un interrupteur-sectionneur N2, il dépend du fusible requis Caractéristiques techniques.
Caractéristiques techniques
Electriques
Conformité aux normes
IEC/EN 60947-2
IEC/EN 60947-2 Annexe B
IEC/EN 60947-2 Annexe B
Sensibilité
sensible au courant pulsé selon le principe de sommation du courant (type A)
Tension d'emploi min. [Ue]pour la détection de courants de défaut, types A/AC
indépendant de la tension réseau
Aptitude à l'utilisation
dans les réseaux monophasés et triphasés
Tension assignée d’emploi [Ue]
280…690 V AC
Fréquence assignée [f]
50 Hz
Nombre de pôles
4 pôles
Plage de courant nominal assigné [In]
15…250 A
Courants assignés de défaut [ IΔn]
0.03 A
Plage de détection du courant de défaut
50 Hz
Pouvoir assigné de démarrage/de coupure sur défaut dû à un court-circuit [IΔm]
= ICUA
Tenue aux chocs (IEC 60068-2-27)
20 (choc demi-sinusoïdal 20 ms)
Longévité mécanique (dont 50 % avec courant de défaut) [manœuvres]
≧ 2 000
Mécaniques
Dimension capots
96 mm
Facilité de montage et gain de place
bas
Position de montage
verticale et à 90° dans tous les sens
Alimentation
quelconque
Degré de protection
Dans la zone des éléments de commande : IP20
Température ambiante
-25 - +70
Sections raccordablesSouple sans embout
wie NZM2 Standardanschluss mm2
Sections raccordablesConducteurs souples avec embout
comme NZM2, raccordement standard mm2
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Low-voltage industrial components (EG000017) / Déclencheur à courant de fuite pour disjoncteur (EC001021)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Déclencheur à courant de défaut pour interrupteur de puissance (ecl@ss13-27-37-04-11 [AKF009018])
tension d'alimentation de courant nominal à CA 50 Hz
280 - 690 V
tension d'alimentation de courant nominal à CA 60 Hz
0 - 0 V
tension d'alimentation de courant nominal CC
0 - 0 V
courant de défaut nominal
0.03 - 0.03 A
délai de temporisation du déclenchement max.
30 ms
temps de retard ajustable
non
tension de fonctionnement nominale max. Ue
690 V
