NZM1-XFI300U 104610 EATON MOELLER Déclencheur différentiel, 300mA, 3p, en bas Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

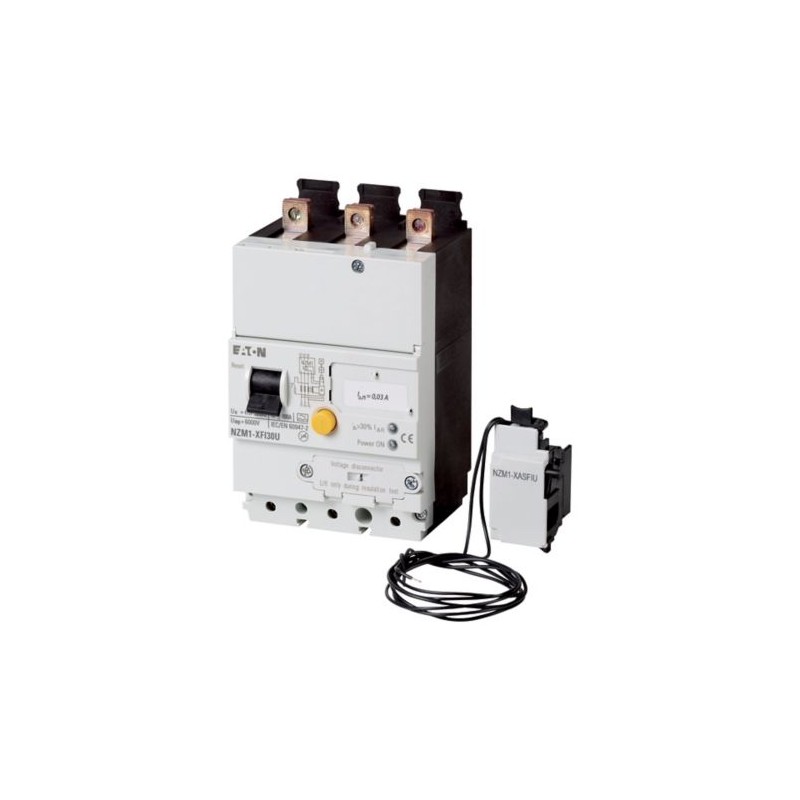

NZM1-XFI300U 104610 EATON MOELLER Déclencheur différentiel, 300mA, 3p, en bas

NZM1-XFI300U

104610

EATON - MOELLER

Disponible

Expédition hui

Déclencheur différentiel, 300mA, 3p, en bas

Plus de détails


Disjoncteurs Electrique

Circuit-breakers NZM - EATON - MOELLER

Earth-fault release, up to 160A - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$459.67
2+$458.40
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Description
  Déclencheurs différentiels selon IEC/EN 60947-2
Absence d'agrément UL/CSA
Adaptés aux réseaux triphasés et monophasés.
Sensible au courant redressé selon le principe de sommation du courant
Pour disjoncteurs tripolaires NZM1 et interrupteurs-sectionneurs N1
Dépendant de la tension réseau Ue = 200...415 V 50/60 Hz
Schéma

Utilisation pour

Utilisation avec
  NZM1
N(S)1
Pôles
  tripolaire
Remarques

Avec In = 0,03 A : réglage fixe de la temporisation tv 10 ms.

Avertissement par LED jaune si > 30 % In

Signalisation de déclenchement par 2 contacts auxiliaires additionnels max. (HIAFI) : réinitialisation des contacts F = M22-K01 et O = M22-K10 par levier de réarmement à bascule

En cas d'utilisation du contact auxiliaire de signalisation de déclenchement dans le bloc différentiel, le contact à ouverture fonctionne comme un contact F et le contact à fermeture comme un contact O.

Contact double non autorisé.

Non combinable aux coffrets isolants ou aux jeux de pièces pour transformation en interrupteur général pour montage latéral avec équerre de montage.

NZM1-XFI...R incompatible avec le capot NZM1-XUSA.

NZM1-XFI...U non combinable à un déclencheur à émission ou à manque de tension et aux contacts auxiliaires à action avancée.

Le pouvoir assigné de coupure ultime en court-circuit est déterminé par le NZM1, NS1 raccordé.

En cas d'utilisation d'un interrupteur-sectionneur N1, il dépend du fusible requis Caractéristiques techniques.

Caractéristiques techniques
Electriques
Conformité aux normes
  IEC/EN 60947-2
IEC/EN 60947-2 Annexe B
Sensibilité
  sensible au courant pulsé selon le principe de sommation du courant (type A)
Tension d'emploi min.
UeV
pour la détection de courants de défaut, types A/AC
  80 V (dépendant de la tension réseau)
Aptitude à l'utilisation
  dans les réseaux triphasés
Tension assignée d’emploi
UeV AC200…415 (3~)
Fréquence assignée
fHz50/60
Nombre de pôles
  4 pôles
Plage de courant nominal assigné
InA15…100
Courants assignés de défaut
IΔnA0.3
Plage de détection du courant de défaut
  50/60 Hz
Pouvoir assigné de démarrage/de coupure sur défaut dû à un court-circuit
IΔmA= ICU
Tenue aux chocs (IEC 60068-2-27)
  20 (choc demi-sinusoïdal 20 ms)
Longévité mécanique (dont 50 % avec courant de défaut)
manœuvres 20000
Mécaniques
Dimension capots
 mm45
Facilité de montage et gain de place
  bas
Position de montage
  verticale et à 90° dans tous les sens
Alimentation


  NZM1 par le haut
Degré de protection
  Dans la zone des éléments de commande : IP20
Température ambiante
  -5 - +40
Sections raccordables

Souple sans embout
 mm2wie NZM1 Standardklemme
Conducteurs souples avec embout
 mm2comme NZM1, borne standard
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Température d’emploi min.
 °C-5
Température d’emploi max.
 °C40
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0
tension d'alimentation de courant nominal Us à CA 50 Hz
 V200 - 415
tension d'alimentation de courant nominal Us à CA 60 Hz
 V200 - 415
tension d'alimentation de courant nominal Us CC
 V0 - 0
courant de défaut nominal
 A0.3 - 0.3
délai de temporisation du déclenchement max.
 ms300
temps de retard ajustable
  non
tension de fonctionnement nominale max. Ue
 V415
Encombrements
CAO données

Datasheet - PDF
