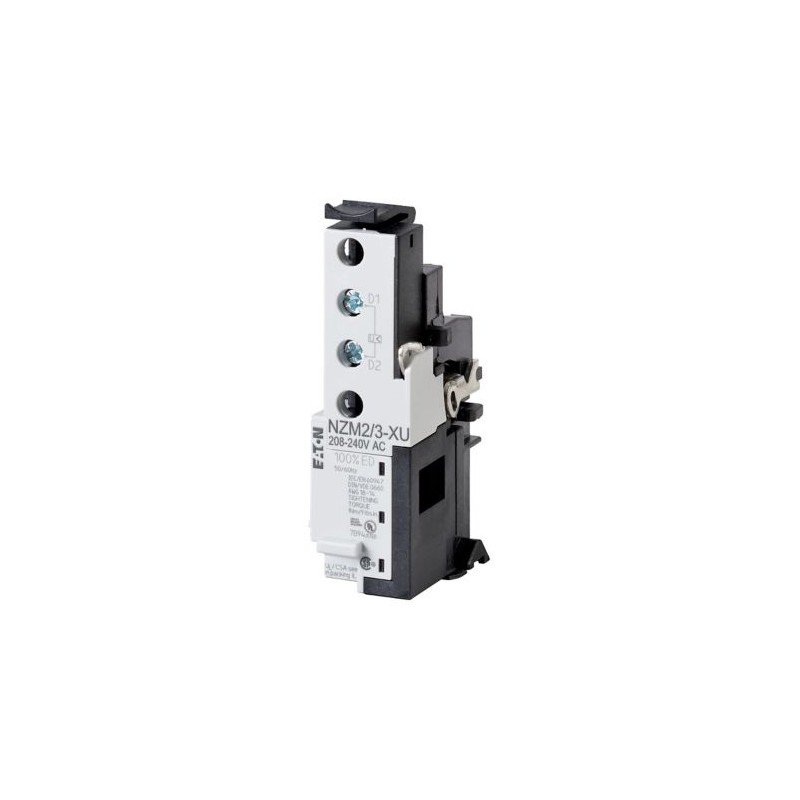

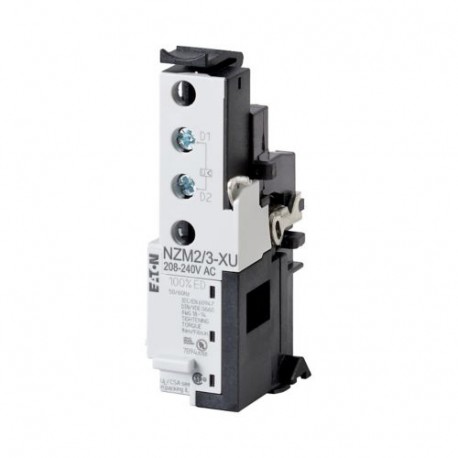

NZM2/3-XU60DC 259513 EATON ELECTRIC Déclencheur à manque de tension, 60V DC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM2/3-XU60DC 259513 EATON ELECTRIC Déclencheur à manque de tension, 60V DC

NZM2/3-XU60DC

259513

EATON-MOELLER

Déclencheur à manque de tension, 60V DC

Plus de détails


Appareillage industriel basse tension > Bobine à manque de tension

Accessoires NZM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $132.64
Prix unitaire: $132.64

Quantité Prix
1+$132.64
2+$124.40
3+$124.40
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Déclencheur à manque de tension, 60V DC
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : Coupure instantanée du interrupteur-sectionneur NZM ou de l'interrupteur-sectionneur N lorsque la tension de commande chute en-dessous de 35 à 70% US. Utilisation pour dispositifs d'arrêt d'urgence en association avec bouton d'arrêt d'urgence. Lorsque le déclencheur à manque de tension est hors tension, la sécurité contre le contact direct au niveau des contacts principaux du disjoncteur est assurée en cas d'essai d'enclenchement. Montage simultané impossible du déclencheur à manque de tension avec un contact auxiliaire à action avancée NZM..-XHIV.. ou un déclencheur à émission de tension NZM..-XA.. Utilisation pour : NZM2(-4), N2(-4), NZM3(-4), N3(-4)

Gamme de livraison

Gamme
Equipements complémentaires
Equipements complémentaires
Déclencheur à manque de tension
Equipements complémentaires
Déclencheur à manque de tension
norme / homologation
UL/CSA, IEC
Taille
NZM2/3
Description
Coupure instantanée du disjoncteur ou interrupteur-sectionneur N lorsque la tension de commande chute en dessous de 35 à 70 % U des.
Conçu pour être utilisé avec les dispositifs d'arrêt d'urgence connectés à un bouton d'arrêt d'urgence.
Lorsque le déclencheur de sous tension est mis hors tension, éviter tout contact accidentel avec les contacts primaires du disjoncteur lors de la mise sous tension.
Montage simultané d'un déclencheur à manque de tension et de contacts auxiliaires à action avancée NZM…-XHIV… ou d'un déclencheur à émission de tension NZM…-XA… impossible.
Mode de raccordement
Avec borne à boulon
Contacts auxiliaires
sans contacts auxiliaires
Tension assignée de commande [Us]
60 V DC V
Utilisation avec
NZM2(-4), N2(-4)
NZM3(-4), N3(-4)

Caractéristiques techniques

Déclencheurs à manque de tension
Tension assignée de commande [Us]Tension assignée de commande [Us]
60 V DC V

Vérification de la conception selon IEC/EN 61439

Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Bobine à manque de tension (EC001022)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Déclencheur à manque de tension ([email protected] [AKF015013])
tension d'alimentation de courant nominal Us à CA 50 Hz
0 - 0 V
tension d'alimentation de courant nominal Us à CA 60 Hz
0 - 0 V
tension d'alimentation de courant nominal Us CC
60 - 60 V
type de tension d'actionnement
DC
finition du raccordement électrique
borne à vis
nombre de contacts en tant que contacts à fermeture
0
nombre de contacts en tant que contacts à ouverture
0
nombre de contacts en tant qu'inverseurs
0
retardé
non
adapté à un disjoncteur
oui
adapté à un commutateur
oui
adapté à un commutateur de protection de moteur
non
adapté à un relais de surcharge
non

Homologations

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified

Datasheet - PDF

▲
Titre: Taille: Type:
NZM2/3-XU60DC 259513 FR_259513.pdf 156 Kbytes NZM2/3-XU60DC 259513 FR_259513.pdf
