> >>A-PKZ0(24VDC) 073200 XTPAXSR24VDC ELECTRIC Déclencheur à émission de tension, 24V DC
Produit précédent Produit suivant

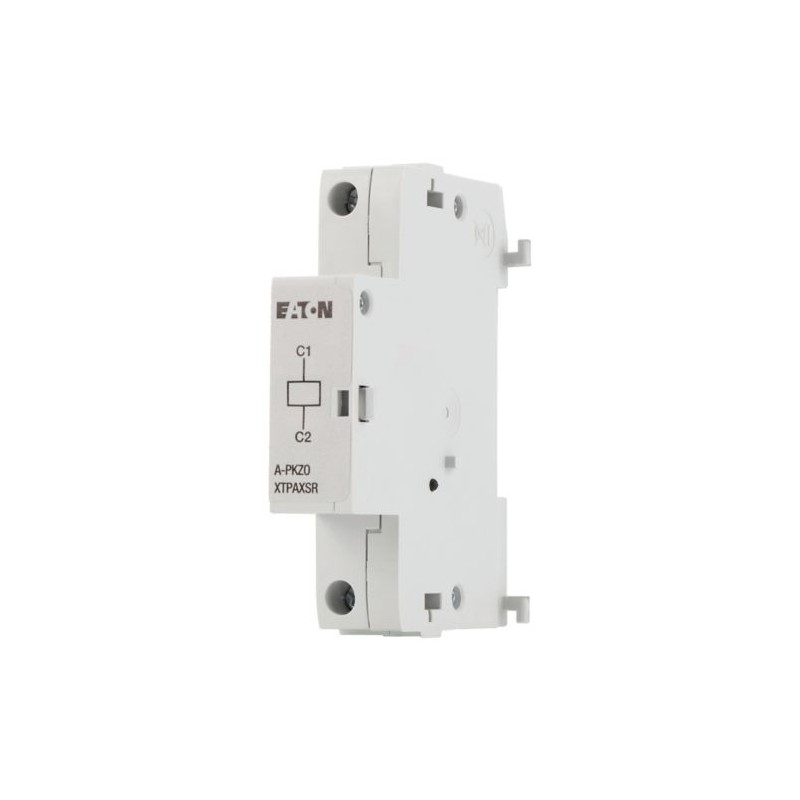

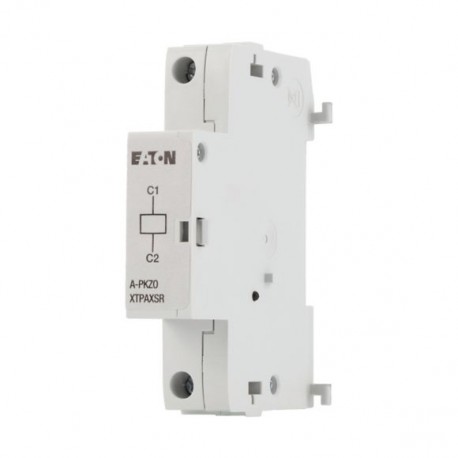

A-PKZ0(24VDC) 073200 XTPAXSR24VDC EATON ELECTRIC Déclencheur à émission de tension, 24V DC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

A-PKZ0(24VDC) 073200 XTPAXSR24VDC EATON ELECTRIC Déclencheur à émission de tension, 24V DC

A-PKZ0(24VDC)

073200

XTPAXSR24VDC

EATON-MOELLER

2

Déclencheur à émission de tension, 24V DC

Bobine de déclenchement; Shunt; 24 V CC

Déclencheurs à émission de tension PKZ0(4), PKE, DC, 24 V DC, Bornes à vis

Plus de détails


Appareillage industriel basse tension > Bobine à émission

Accessoires PKZ

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $81.22
Prix unitaire: $40.61

Quantité Prix
2+$40.61
4+$36.54
8+$33.09
12+$31.69
16+$31.13
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

En savoir plus

▲


Déclencheurs à émission de tension PKZ0(4), PKE, DC, 24 V DC, Bornes à vis
Déclencheur à émission de tension avec bornes à vis, pour disjoncteur taille PKZ(M)0

Gamme de livraison

Gamme
Equipements complémentaires
Equipements complémentaires
Déclencheur à émission de tension
Tension de commande
24 V DC
Type de tension
Tension normale
Commande du courant
DC
Raccordement
Bornes à vis
Utilisation pour
Déclencheurs à émission de tension PKZ0(4), PKE
Utilisation avec
PKZM0
PKZM4
PKZM0-T
PKM0
PKZM01
PKE
Remarques
Peut être installé à gauche de :
Disjoncteurs-moteurs
Peut être combiné avec :
Déclencheur à manque de tension U‐PKZ0
Fonctionnement intermittent de 5 s

Caractéristiques techniques

Généralités
Sections raccordablesà âme massive ou souples, avec embout
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
Sections raccordablesâme massive ou multibrins
1 x (18 - 14)
2 x (18 - 14) AWG
Tension de commande
24 V DC
Plage de fonctionnement
Tension continue
0,7- 1,1 x US
Service temporaire 5 s
Consommation
DCConsommation à l'appel [Appel]
3 W
DCConsommation au maintien [Maintien]
0.5 W

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0.5 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Bobine à émission (EC001023)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Déclencheur à émission de courant (ecl@ss13-27-37-04-18 [AKF016018])
tension d'alimentation de courant nominal à CA 50 Hz
0 - 0 V
tension d'alimentation de courant nominal à CA 60 Hz
0 - 0 V
tension d'alimentation de courant nominal CC
24 - 24 V
type de tension d'actionnement
DC
valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé
0 A
valeur finale plage de réglage d'un déclencheur de court-circuit non retardé
0 A
consommation d'énergie
0.5 W
finition du raccordement électrique
raccordement à vis
nombre de contacts en tant que contacts à fermeture
0
nombre de contacts en tant que contacts à ouverture
0
nombre de contacts en tant qu'inverseurs
0
adapté à un disjoncteur
non
adapté à un commutateur
non
adapté à un commutateur de protection de moteur
oui
adapté à un relais de surcharge
non

Homologations

Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
165628
CSA Class No.
3211-05
North America Certification
UL listed, CSA certified
Specially designed for North America
No

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
A-PKZ0(24VDC) XTPAXSR24VDC 073200 FR_073200.pdf 115 Kbytes A-PKZ0(24VDC) XTPAXSR24VDC 073200 FR_073200.pdf
