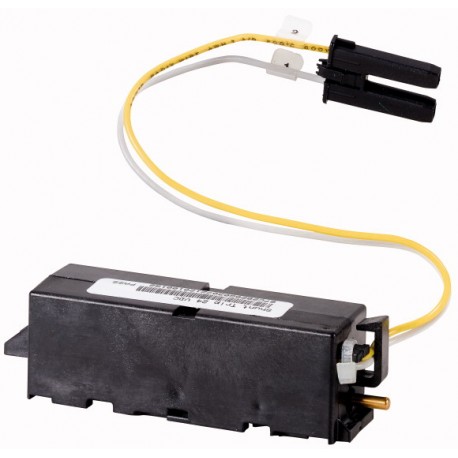

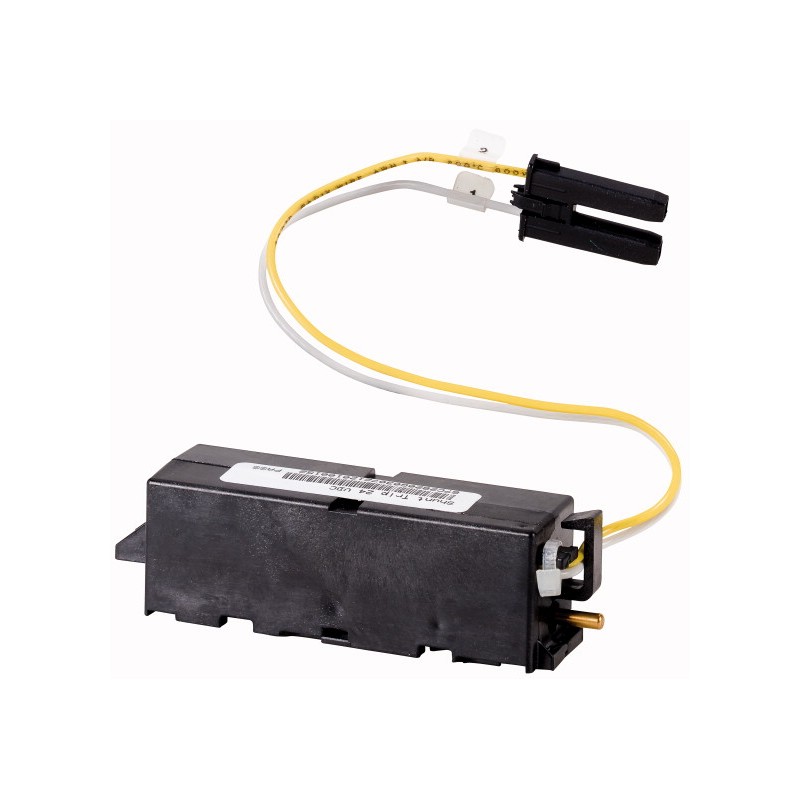

IZMX-ST24DC 123608 0004357370 EATON ELECTRIC Déclencheur à émission de tension 24 VDC
IZMX-ST24DC
123608
0004357370
EATON-MOELLER
Déclencheur à émission de tension 24 VDC
Disjoncteurs automatiques à châssis ouvert
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Déclencheur à émission de tension 24 VDC
Pour l'ouverture à distance, combinable seulement avec un déclencheur à manque de tension
Gamme de livraison
Gamme
Equipements complémentaires
Equipements complémentaires
Commande à distance
Equipements complémentaires
Déclencheur à émission de tension
Possibilité de combinaison avec un déclencheur à manque de tension ou un deuxième déclencheur à émission de tension.
Fréquence de manœuvres max. [Enclenchements/minute]
3
limitation à 3/minute selon le courant d'appel élevé dans l’espace des 35 ms
Attention ! Tenir compte de la f'réquence de commutation = 60/h
Attention ! Tenir compte de la f'réquence de commutation = 60/h
Tension assignée de commande [Us]
24 V DC V
Plage de fonctionnement [x US]
0,7 - 1,1 Facteur
Courant de maintien max. [In]
0.18 A
Courant d'appel max. (35 ms) [In]
19 A
Consommation au maintien max. [AC/DC]
5 VA/W
Consommation à l'appel max. (35 ms) [AC/DC]
500 VA/W
Temps de fonctionnement total du disjoncteur [@ US=100%]
22 ms
Utilisation avec
IZMX16..., IZMX40...
INX16..., INX40...
INX16..., INX40...
Remarques
En cas d'équipement ultérieur, un bloc de connexion pour lignes de commande supplémentaire est requis.
Pour disjoncteur fixe ￫ #156593 et disjoncteur débrochable ￫ #156590
Pour disjoncteur fixe ￫ #156593 et disjoncteur débrochable ￫ #156590
Remarques
Convient à une commande continue (FM 100 %)
Vérification de la conception selon IEC/EN 61439
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Caractéristiques techniques ETIM 7.0
Commutateurs basse tension (EG000017) / Bobine à émission (EC001023)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Déclencheur à émission de courant ([email protected] [AKF016013])
tension d'alimentation de courant nominal Us à CA 50 Hz
0 - 0 V
tension d'alimentation de courant nominal Us à CA 60 Hz
0 - 0 V
tension d'alimentation de courant nominal Us CC
24 - 24 V
type de tension d'actionnement
DC
valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé
0 A
valeur finale plage de réglage d'un déclencheur de court-circuit non retardé
0 A
finition du raccordement électrique
raccordement par fiche plate
nombre de contacts en tant que contacts à fermeture
0
nombre de contacts en tant que contacts à ouverture
0
nombre de contacts en tant qu'inverseurs
0
adapté à un disjoncteur
oui
adapté à un commutateur
oui
adapté à un commutateur de protection de moteur
non
adapté à un relais de surcharge
non
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| IZMX-ST24DC 0004357370 123608 FR_123608.pdf | 169 Kbytes |
 |
