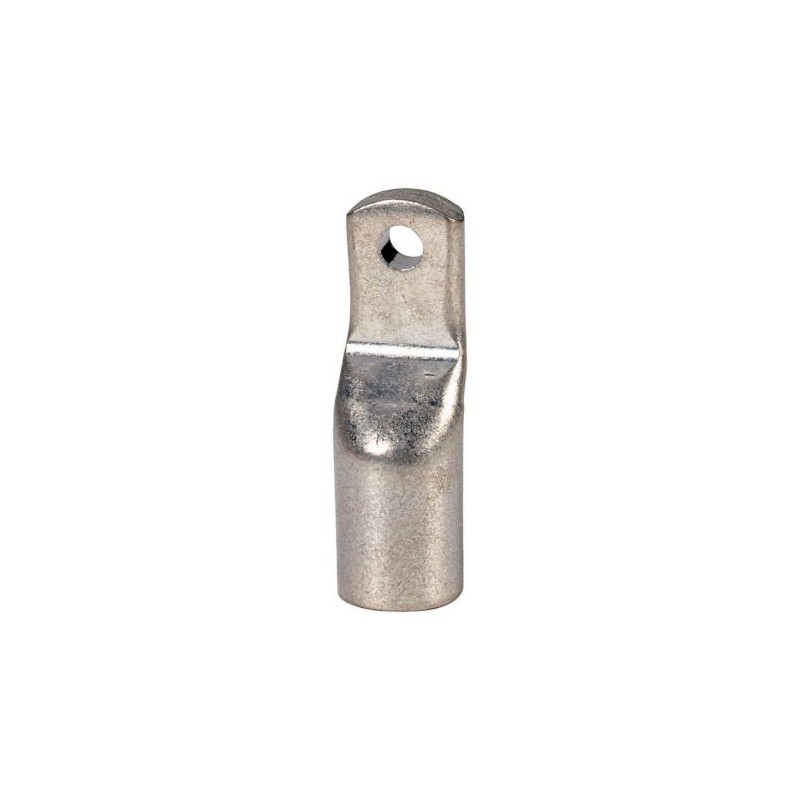

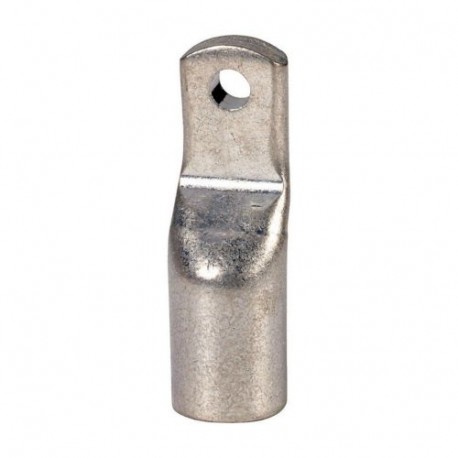

NZM3-XKS185 260040 0004358810 EATON ELECTRIC Cosse pour câbles, cu, câble, taille 3 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM3-XKS185 260040 0004358810 EATON ELECTRIC Cosse pour câbles, cu, câble, taille 3

NZM3-XKS185

260040

0004358810

EATON-MOELLER

3

Cosse pour câbles, cu, câble, taille 3

Plus de détails


Matériel d'isolation et de raccordement pour installations > Cosse à sertir pour conducteur cuivre

Accessoires NZM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $46.49
Prix unitaire: $15.50

Quantité Prix
3+$15.50
6+$14.11
9+$12.90
12+$12.22
15+$11.88
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Cosse pour câbles, cu, câble, taille 3
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : permet un grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : La référence contient une cosse pour disjoncteurs de 3 ou 4 pôles. Cosse spéciale en version étroite. Absence d'agrément UL/CSA. Isolation obligatoire des cosses utilisées sans capot NZM3(-4)-XKSA. Utilisation pour : NZM3(-4), PN3, N(S)3(-4), NZM4(-4), N(S)4(-4)

Gamme de livraison

Gamme
Equipements complémentaires
norme / homologation
IEC
Nombre de pôles
tripolaire/tétrapolaire
Nombre de conducteurs
tripolaire/tétrapolaire
Taille
NZM3/4
Equipements complémentaires
Technique de raccordement
Equipements complémentaires
Cosses pour câbles
Utilisation avec
NZM3(-4), PN3(-4), N3(-4)
NZM4(-4), N(-4)
Description
Absence d'agrément UL/CSA.
Cosses de câble en tube pour raccordements d'appareillage version étroite
Pour une utilisation sans capot NZM3(-4)-XKSA, la cosse doit être isolée.
Sections raccordables
185 mm2
Remarques
Données précises concernant la forme livrée et l'outillage de compression : voir la rubrique Etude.

Caractéristiques techniques

Etude
Directives d'étude

Avec les conducteurs semi-rigides tels que VDE 0295 Classe 2, et pour les conducteurs à âme sectorale semi-rigides cylindriques, il faut utiliser une pince Klauke K22, HK60/22 ou EK22 pour le sertissage des cosses avec les matrices suivantes :

  • R22/95 pour 95 mm2
  • R22/120 pour 120 mm2
  • R22/150 pour 150 mm2
  • R22/185 pour 185 mm2
  • R22/240 pour 240 mm2
  • R22/300 pour 300 mm2

Les conducteurs souples peuvent être utilisés à condition qu’ils s’adaptent aux connecteurs. Il faut utiliser une presse de sertissage Klauke des séries 13 ou 25.

Vérification de la conception selon IEC/EN 61439

Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Installation, isolation and connection material (EG000047) / Cosse à sertir pour conducteur cuivre (EC001050)
Electricité, Electronique, Automatisation et Commande / Matériel d’isolation et de liaison électrique / Cosse de câble, embout, serre-câbles / Cosse à compression pour conducteur Cu (ecl@ss13-27-40-02-03 [AKN512018])
dimension métrique de la vis de raccordement (M…)
0
angle de raccordement
180° (horizontal)
nombre de trous de fixation
1
numéro d'identification
0
section nominale
185 mm²
type de traitement de la surface
étamé
couleur caractéristique
sans

Datasheet - PDF

▲
Titre: Taille: Type:
NZM3-XKS185 0004358810 260040 FR_260040.pdf 111 Kbytes NZM3-XKS185 0004358810 260040 FR_260040.pdf
