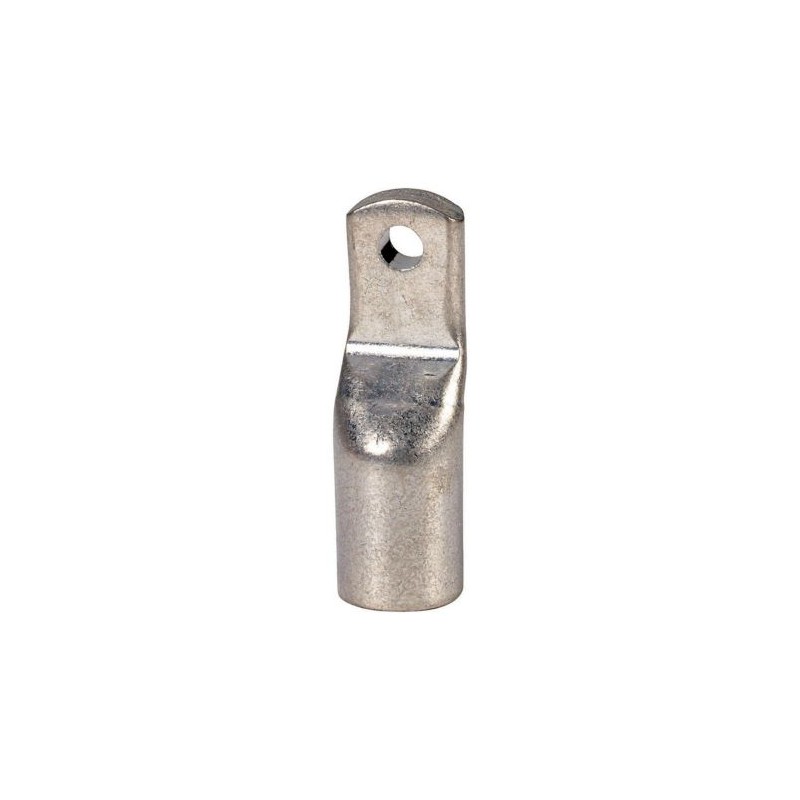

NZM3-XKS300 153186 EATON MOELLER Cosse pour câbles, 300mm² Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM3-XKS300 153186 EATON MOELLER Cosse pour câbles, 300mm²

NZM3-XKS300

153186

EATON - MOELLER

Disponible

Expédition hui

Article à la demande, sans remboursement.

Cosse pour câbles, 300mm²

Plus de détails


Disjoncteurs Electrique

Circuit-breakers NZM and LZM (Accessories) - EATON - MOELLER

Terminals - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$37.97
4+$35.60
8+$34.74
11+$34.40
15+$34.12
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Nombre de conducteurs
  tripolaire/tétrapolaire
Equipements complémentaires
  Cosses pour câbles
Utilisation avec
  NZM3(-4), PN3(-4), N3(-4)
NZM4(-4), N(-4)
Description
  Absence d'agrément UL/CSA.
Cosses de câble en tube pour raccordements d'appareillage version étroite
Pour une utilisation sans capot NZM3(-4)-XKSA, la cosse doit être isolée.
Sections raccordables
 mm2300
Remarques Données précises concernant la forme livrée et l'outillage de compression : voir la rubrique Etude.
Caractéristiques techniques
Etude
Directives d'étude


Avec les conducteurs semi-rigides tels que VDE 0295 Classe 2, et pour les conducteurs à âme sectorale semi-rigides cylindriques, il faut utiliser une pince Klauke K22, HK60/22 ou EK22 pour le sertissage des cosses avec les matrices suivantes :

  • R22/95 pour 95 mm2
  • R22/120 pour 120 mm2
  • R22/150 pour 150 mm2
  • R22/185 pour 185 mm2
  • R22/240 pour 240 mm2
  • R22/300 pour 300 mm2

Les conducteurs souples peuvent être utilisés à condition qu’ils s’adaptent aux connecteurs. Il faut utiliser une presse de sertissage Klauke des séries 13 ou 25.

Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0
dimension métrique du filetage de raccordement
  0
angle de raccordement
  droit
nombre de trous de fixation
  1
numéro d'identification
  0
section nominale
 mm²300
traitement de surface
  étamé
Encombrements
Plus d'informations sur les produits (liens)
IL01219001Z (AWA1230-2049) Cosse pour câbles


Datasheet - PDF
