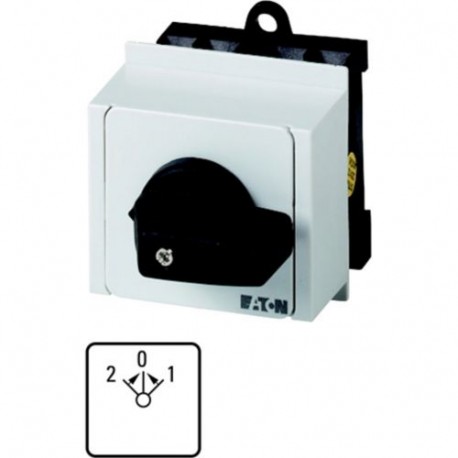

T0-3-15394/IVS 079198 EATON MOELLER Commutateurs de commande universels, Contacts: 6, A retour automatique e.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

T0-3-15394/IVS 079198 EATON MOELLER Commutateurs de commande universels, Contacts: 6, A retour automatique e..

T0-3-15394/IVS

079198

EATON - MOELLER

Disponible

Expédition hui

Article à la demande, sans remboursement.

Commutateurs de commande universels, Contacts: 6, A retour automatique en position « 1 » et « 2 », 20 A, plastron: 2>0<1, 45 °, à rappel, Montage encastré en tableau modulaire

Plus de détails


Interrupteur

T Cam switches and P Switch-disconnectors - EATON - MOELLER

Control switches - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$45.48
5+$42.16
9+$41.30
13+$40.83
18+$40.50
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Gamme
  Commutateurs de commande
Identificateur de type
  T0
Fonction de base
  Commutateurs de commande universels

  avec manette noire et plastron
Contacts
  6
Fonction touche
  A retour automatique en position « 1 » et « 2 »
Degré de protection
  Face avant IP30
Forme
  Montage encastré en tableau modulaire


Schéma

Angles de rotation
 °45
Comportement de coupure
  à rappel
avec position « 0 »
avec retour automatique à « 0 » des deux côtés
N° de plastron

plastron
  2>0<1
Puissance assignée d'emploi AC-23A, 50 - 60 Hz

400 V
PkW5.5
Courant assigné ininterrompu
IuA20
Nombre de galettes
 Galette(s)3
Caractéristiques techniques
Généralités
Conformité aux normes
  IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Interrupteurs-sectionneurs selon IEC/EN 60947-3
Résistance climatique
  Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambiante

ouvert
 °C-25 - +50
sous enveloppe
 °C-25 - +40
Catégorie de surtension/Degré de pollution
  III/3
Tension assignée de tenue aux chocs
UimpV AC6000
Tenue aux chocs
 g15
Position de montage
  Quelconque
Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274)
  Sécurité des doigts et du dos de la main assurée
Circuits électriques
Caractéristiques électriques

Tension assignée d'emploi
UeV AC690
Courant assigné ininterrompu
IuA20
Remarque sur le courant assigné ininterrompu Iu
  Courant assigné ininterrompu Iu spécifié pour la section maximale.
Charge max. admissible en service intermittent, Classe 12

SI 25 % FM
 x Ie2
SI 40 % FM
 x Ie1.6
SI 60 % FM
 x Ie1.3
Tenue aux courts-circuits

avec fusible
 A gG/gL20
Courant assigné de courte durée (1 s)
IcwAeff320
Remarque sur le courant assigné de courte durée admissible Icw
  courant d'1 seconde
Courant de court-circuit conditionnel
IqkA6
Pouvoir de coupure
Pouvoir assigné de fermeture cos ϕ selon IEC 60947-3
 A130
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3
 A
230 V
 A100
400/415 V
 A110
500 V
 A80
690 V
 A60
Séparation sûre selon EN 61140

entre les contacts
 V AC440
Pertes par effet Joule par circuit sous Ie
 W0.6
Pertes par effet Joule par circuit électrique auxiliaire sous Ie (AC-15/230 V)
 W0.6
Longévité mécanique
manœuvresx 106> 0.4
Fréquence de manœuvres max.
Man./h 1200
Tension alternative

AC-3

Puissance assignée d'emploi démarreur
PkW
220 V 230 V
PkW3
230 V étoile-triangle
PkW5.5
400 V 415
PkW5.5
400 V étoile-triangle
PkW7.5
500 V
PkW5.5
500 V étoile-triangle
PkW7.5
690 V
PkW4
690 V étoile-triangle
PkW5.5
Courant assigné d'emploi, interrupteur de démarrage moteur

230 V
IeA11.5
230 V étoile-triangle
IeA20
400V 415 V
IeA11.5
400 V étoile-triangle
IeA20
500 V
IeA9
500 V étoile-triangle
IeA15.6
690 V
IeA4.9
690 V étoile-triangle
IeA8.5
AC-21A

Courant assigné d'emploi interrupteur

440 V
IeA20
AC-23A

Puissance assignée d'emploi AC-23A, 50 - 60 Hz
PkW
230 V
PkW3
400 V 415 V
PkW5.5
500 V
PkW7.5
690 V
PkW5.5
Courant assigné d'emploi, interrupteur de démarrage moteur

230 V
IeA13.3
400 V 415 V
IeA13.3
500 V
IeA13.3
690 V
IeA7.6
Tension continue

DC-1, interrupteurs L/R = 1 ms

Courant assigné d’emploi
IeA10
Tension par contact en série
 V60
DC-21A,
IeA
Courant assigné d’emploi
IeA1
Contacts
 Nombre1
DC-23A, démarreurs, L/R = 15 ms

24 V

Courant assigné d’emploi
IeA10
Contacts
 Nombre1
48 V

Courant assigné d’emploi
IeA10
Contacts
 Nombre2
60 V

Courant assigné d’emploi
IeA10
Contacts
 Nombre3
120 V

Courant assigné d’emploi
IeA5
Contacts
 Nombre3
240 V

Courant assigné d’emploi
IeA5
Contacts
 Nombre5
DC-13, commutateurs de commande L/R = 50 ms

Courant assigné d’emploi
IeA10
Tension par contact en série
 V32
Fiabilité des contacts sous 24 V DC, 10 mA
Taux de ratésHF< 10 -5, < 1 raté sur 100000 manœuvres
Sections raccordables
âme massive ou multibrins
 mm21 x (1 - 2,5)
2 x (1 - 2,5)
Souple à embout selon DIN 46228
 mm21 x (0,75 - 2,5)
2 x (0,75 - 2,5)
Vis de raccordement
  M3,5
Couple de serrage max.
 Nm1
Grandeurs caractéristiques relevant de la sécurité
Remarques
  Valeurs B10d selon EN ISO 13849-1, tableau C1
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA20
Puissance dissipée par pôle, en fonction du courant
PvidW0.6
Puissance dissipée du matériel, fonction du courant
PvidW0
Puissance dissipée statique, dépendante du courant
PvsW0
Pouvoir d'émission de puissance dissipée
PveW0
Température d’emploi min.
 °C-25
Température d’emploi max.
 °C50
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
finition du commutateur
  -
nombre de pôles
  3
tension de fonctionnement nominale max. Ue en CA
 V690
courant permanent nominal Iu
 A20
nombre de positions de commutation
  3
avec position 0
  oui
avec retour automatique à la position 0
  oui
type de construction de l'appareil
  appareil encastré
largeur dans les unités de partition
  4
adapté à une fixation sur sol
  oui
adapté à une fixation frontale
  non
adapté à un montage en distributeur
  oui
adapté à un montage intermédiaire
  non
appareil complet dans un boîtier
  non
finition de l'élément d'actionnement
  manette
taille du panneau frontal
  -
classe de protection (IP), face avant
  IP30
Homologations
Product Standards  UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94; IEC/EN 60947-3; CE marking
UL File No.  E36332
UL Category Control No.  NLRV
CSA File No.  12528
CSA Class No.  3211-05
North America Certification  UL listed, CSA certified
Specially designed for North America  Yes, in combination with +NA (105864)
Degree of Protection  IEC: IP30; UL/CSA Type: –
Encombrements
Distances de montage a et b : 4 mm
Partie conductrice accessible (métal)
CAO données
Plus d'informations sur les produits (liens)
IL03801006Z (AWA1150-1686) Commutateurs à cames : tableaux de distribution
