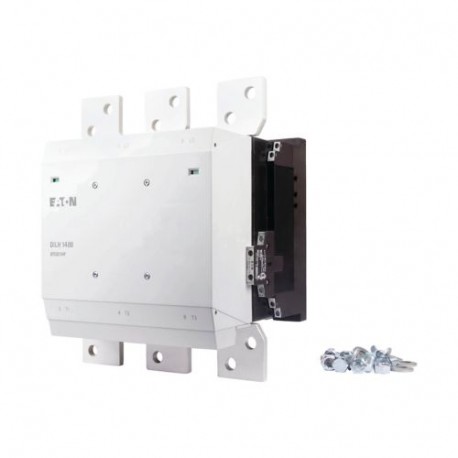

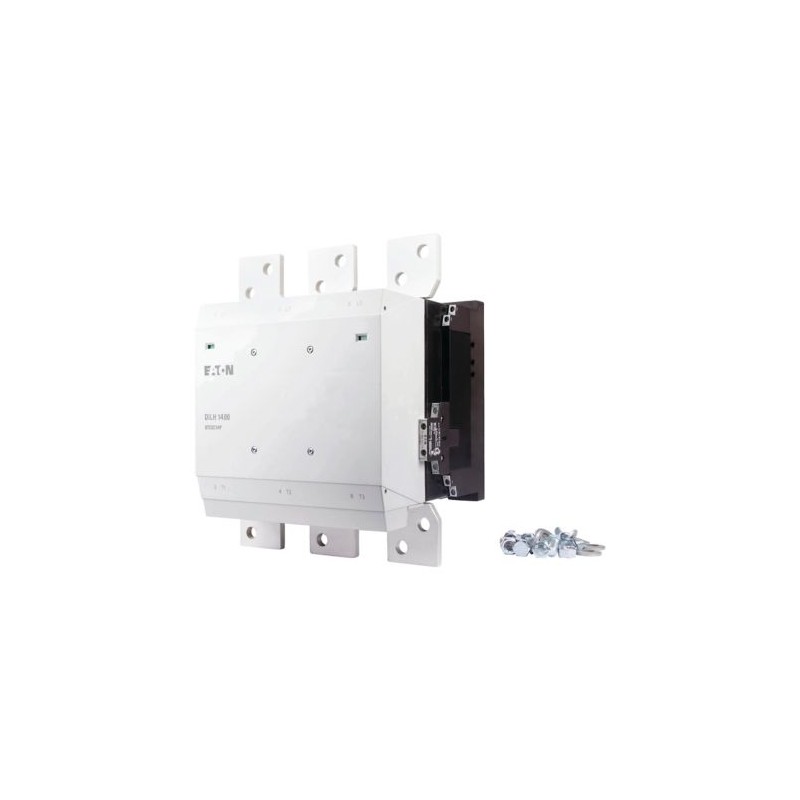

DILH1400/22(RAW250) 272441 XTCEC14P22B EATON ELECTRIC Contacteur de puissance, 3p+2F+2O, 1400A/AC1

0/5 - 0 Opiniones

Référence DILH1400/22(RAW250)

Code 272441

Numéro de catalogue: XTCEC14P22B

Fabricant: EATON-MOELLER

Description:

Contacteur de puissance, 3p+2F+2O, 1400A/AC1

DILH1400/22 (RAW250)

Contacteur de puissance, Ith =Ie: 1714 A, RAW 250: 230 - 250 V 50 - 60 Hz/230 - 350 V DC, avec bobine à courant alternatif et continu, Raccordement par vis

Plus de détails

Catégories:
Appareillage industriel basse tension > Contacteur de puissance pour courant alternatif

Contacteurs plus de 170 A

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Garantie, réparation et dévolution.

Prix total: $10,335.35

Prix unitaire: $10,335.35

Remises supplémentaires pour les clients enregistrés. Inscrivez-vous et les prix seront mis à jour.

Calculer le prix par quantité

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Produits consultés

DILH1400/22(RAW250)...

Contacteur de puissance, 3p+2F+2O, 1400A/AC1

En savoir plus

▲

Contacteur de puissance, Ith =Ie: 1714 A, RAW 250: 230 - 250 V 50 - 60 Hz/230 - 350 V DC, avec bobine à courant alternatif et continu, Raccordement par vis

Contacteur de puissance, Application: Contacteur réseau pour récepteur ohmique à partir de 1000A, Contacteurs AC-1 supérieurs à 1000 A, Catégorie d'emploi: AC-1 : Charges non inductives ou faiblement inductives, fours à résistances, Raccordement: Raccordement par vis, Courant assigné d’emploi AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C: Ith =Ie= 1714 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel 1 pôle nu: Ith= 3500 A, Utilisation avec: DILM820-XHI…, Remarques: circuit de protection intégré dans l'électronique de commande, Pour 660, 690 et 1000 V : inversion directe non possible., Type de courant AC/DC: avec bobine à courant alternatif et continu

Gamme de livraison

Gamme

Contacteurs

Application

Contacteur réseau pour récepteur ohmique à partir de 1000A

Autres appareils de la gamme

Contacteurs AC-1 supérieurs à 1000 A

Catégorie d'emploi

AC-1 : Charges non inductives ou faiblement inductives, fours à résistances

Raccordement

Raccordement par vis

Courant assigné d’emploi

AC-1Courant thermique conventionnel, 3 pole, 50 - 60 Hznuà 40 °C [I_th=I_e]

1714 A

AC-1Courant thermique conventionnel 1 pôlenu [I_th]

3500 A

Schéma

Utilisation avec

DILM820-XHI…

Tension de commande

RAW 250: 230 - 250 V 50 - 60 Hz/230 - 350 V DC

Type de courant AC/DC

avec bobine à courant alternatif et continu

Contacts auxiliaires

Variantes possibles de montage de contacts auxiliaires

sur le côté : 2 x DILM820-XHI11(V)-SI; 2 x DILM820-XHI11-SA

Montage latéral de contacts auxiliaires

Remarques

Éléments de contact mécaniquement liés selon IEC/EN 60947-5-1 Annexe L, à l'intérieur des modules de contacts auxiliaires
Contact auxiliaire à ouverture (non à ouverture retardée) utilisable comme contact miroir selon IEC/EN 60947-4-1 Annexe F

Remarques

circuit de protection intégré dans l'électronique de commande
Pour 660, 690 et 1000 V : inversion directe non possible.

Remarque relative au produit

Classique		DILM250 à DILM1000, DILH1400
A1/A2 sont mises sous tension comme d'habitude.
Directe à partir d'un API
Une sortie 24 V d'automate peut être directement raccordée aux bornes A3/A4.
Par des émetteurs d'ordres de faible puissance
Il est possible de raccorder directement aux bornes A10/A11 des émetteurs d'ordres de faible puissance comme des relais de circuits imprimés, des auxiliaires de commande ou des interrupteurs de position.
		① Arrêt d'urgence (coupure d'urgence) ② Capacité du câble max 6 nF

Caractéristiques techniques

Généralités

Conformité aux normes

IEC/EN 60947, VDE 0660, UL, CSA, CCC

Longévité mécaniqueavec bobine AC [manœuvres]

5 x 10⁶

Longévité mécaniqueavec bobine DC [manœuvres]

5 x 10⁶

Fréquence de manœuvres mécaniqueAvec bobine AC [manœuvres/h]

1000

Fréquence de manœuvres mécaniquebobine à DC [manœuvres/h]

1000

Résistance climatique

Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30

Température ambianteAppareil nu

-40 - +60 °C

Température ambianteStockage

- 40 - + 80 °C

Position de montage

Tenue aux chocs (IEC/EN 60068-2-27)Onde demi-sinusoïdale 10 msContacts principauxContact F

10 g

Tenue aux chocs (IEC/EN 60068-2-27)Onde demi-sinusoïdale 10 msContacts auxiliairesContact F

10 g

Tenue aux chocs (IEC/EN 60068-2-27)Onde demi-sinusoïdale 10 msContacts auxiliairesContact O

8 g

Degré de protection

IP00

Altitude d’installation

max. 2000 m

Poids

14.4 kg

Sections raccordables, conducteurs principauxBarre [Breite]

80 mm

Vis de raccordement Conducteurs principaux

M12

Couple de serrage

35 Nm

Sections raccordables, conducteurs auxiliairesConducteur à âme massive

1 x (0.75 … 2.5)
2 x (0.75 … 2.5) mm²

Sections raccordables, conducteurs auxiliairesConducteur souple avec embout

1 x (0.75 … 2.5)
2 x (0.75 … 2.5) mm²

Sections raccordables, conducteurs auxiliairesâme massive ou multibrins

18 - 14 AWG

Longueur à dénuder

10 mm

Vis de raccordement Conducteurs auxiliaires

M3.5

Couple de serrage

1.2 Nm

OutilConducteurs principauxCote sur plats

18 mm

OutilConducteurs auxiliairesTournevis Pozidriv

2 taille

OutilConducteurs auxiliairesTournevis pour vis à fente

0,8 x 5,5/1 x 6 mm

Circuits principaux

Tension assignée de tenue aux chocs [U_imp]

8000 V AC

Catégorie de surtension/Degré de pollution

III/3

Tension assignée d'isolement [U_i]

1000 V AC

Tension assignée d'emploi [U_e]

1000 V AC

Séparation sûre selon EN 61140entre bobine et contacts

500 V AC

Séparation sûre selon EN 61140entre les contacts

500 V AC

Pouvoir de fermeture (cos ϕ selon IEC/EN 60947)

9840 A

Pouvoir de coupure220 V 230 V

8200 A

Pouvoir de coupure380 V 400 V

8200 A

Pouvoir de coupure500 V

8200 A

Pouvoir de coupure660 V 690 V

8200 A

Pouvoir de coupure1000 V

5800 A

Longévité de l'appareil

AC1 : voir → étude, courbes caractéristiques

Tension alternative

AC-1Courant assigné d’emploiCourant thermique conventionnel, 3 pole, 50 - 60 Hznuà 40 °C [I_th=I_e]

1714 A

AC-1Courant assigné d’emploiCourant thermique conventionnel, 3 pole, 50 - 60 Hznuà 50 °C [I_th=I_e]

1533 A

AC-1Courant assigné d’emploiCourant thermique conventionnel, 3 pole, 50 - 60 Hznuà 55 °C [I_th=I_e]

1462 A

AC-1Courant assigné d’emploiCourant thermique conventionnel, 3 pole, 50 - 60 Hznuà 60 °C [I_th=I_e]

1400 A

AC-1Courant assigné d’emploiCourant thermique conventionnel 1 pôleRemarque

Sous température ambiante max. admissible

AC-1Courant assigné d’emploiCourant thermique conventionnel 1 pôlenu [I_th]

3500 A

Pertes par effet Joule

tripolaire, sous I_th(60°)

189 W

Pertes par effet Joule sous I_eAC-3/400 V

0.032 W

Circuits magnétiques

Plage de fonctionnementU_S

230 - 250 V 50/60 Hz
230 - 350 V DC

Plage de fonctionnementAvec bobine AC [Serrage]

0,7 x U_{S min}- 1,15 x U_{S max}

Plage de fonctionnementAvec bobine DC [Serrage]

0.7 x U_{S min}- 1.15 x U_{S max}

Plage de fonctionnementAvec bobine AC [Chute]

0,2 x U_{S max}- 0,6 x U_{S min}

Plage de fonctionnementAvec bobine DC [Chute]

0.2 x U_{S max}- 0.6 x U_{S min}

Consommation de la bobine à l'état froid et sous 1.0 x U_SRemarque concernant la puissance absorbée

Transformateur de commande avec u_k≦ 7 %

Consommation de la bobine à l'état froid et sous 1.0 x U_SConsommation à l'appel [Appel]

800 VA

Consommation de la bobine à l'état froid et sous 1.0 x U_SConsommation à l'appel [Serrage]

700 W

Consommation de la bobine à l'état froid et sous 1.0 x U_SConsommation au maintien [maintien]

26.5 VA

Consommation de la bobine à l'état froid et sous 1.0 x U_SConsommation au maintien [maintien]

11.4 W

Facteur de marche

100 % FM

Temps de commutation à 100 % U_S(valeurs approx.)Contacts principauxDurée de fermeture

< 70 ms

Temps de commutation à 100 % U_S(valeurs approx.)Contacts principauxDurée d'ouverture

< 40 ms

Comportement dans la plage limite et de transitionEtat de maintienCoupures de tension(0 … 0.2 x U_{c min}) ≦ 10 ms

Correspond au temps d'autonomie du contacteur

Comportement dans la plage limite et de transitionEtat de maintienCoupures de tension(0 … 0.2 x U_{c min}) > 10 ms

Retombée du contacteur

Comportement dans la plage limite et de transitionEtat de maintienChute de tension(0.2 … 0.6 x U_{c min}) ≦ 12 ms

Correspond au temps d'autonomie du contacteur

Comportement dans la plage limite et de transitionEtat de maintienChute de tension(0.2 … 0.6 x U_{c min}) > 12 ms

Retombée du contacteur

Comportement dans la plage limite et de transitionEtat de maintienChute de tension(0.6 … 0.7 x U_{c min})

Le contacteur reste enclenché

Comportement dans la plage limite et de transitionEtat de maintienSurtensions(1.15 … 1.3 x U_{c max})

Le contacteur reste enclenché

Comportement dans la plage limite et de transitionEtat de maintienPhase d'appel(0 … 0.7 x U_{c min})

Le contacteur ne s'enclenche pas

Comportement dans la plage limite et de transitionEtat de maintienPhase d'appel(0.7 x U_{c min}… 1.15 x U_{c max})

Le contacteur s'enclenche en toute sécurité

Résistance de passage de contact admissible(de l'auxiliaire de commande externe en cas de commande de A11)

≦ 500 mΩ

Niveau de signal de l'API (A3 - A4) selon IEC/EN 61131-2 (type 2)haut

15 V

Niveau de signal de l'API (A3 - A4) selon IEC/EN 61131-2 (type 2)bas

5 V

Compatibilité électromagnétique (CEM)

Ce produit est conçu pour une utilisation en milieu industriel (environnement A). Son utilisation dans le secteur résidentiel (environnement 1) peut entraîner des perturbations radioélectriques imposant la mise en œuvre de mesures d'antiparasitage supplémentaires.

Caractéristiques électriques homologuées

Pouvoir de coupureUtilisation générale

1600 A

Contacts auxiliairesPilot DutyAvec bobine AC

A600

Contacts auxiliairesPilot DutyAvec bobine DC

P300

Contacts auxiliairesGeneral UseAC

600 V

Contacts auxiliairesGeneral UseAC

15 A

Contacts auxiliairesGeneral UseDC

250 V

Contacts auxiliairesGeneral UseDC

1 A

Special Purpose RatingsResistance Air Heating480V 60Hz 3 phases, 277V 60Hz 1 phase

1400 A

Special Purpose RatingsResistance Air Heating600V 60Hz 3 phases, 347V 60Hz 1 phase

1400 A

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée [I_n]

1400 A

Puissance dissipée par pôle, en fonction du courant [P_vid]

63 W

Puissance dissipée du matériel, fonction du courant [P_vid]

0 W

Puissance dissipée statique, dépendante du courant [P_vs]

6.5 W

Pouvoir d'émission de puissance dissipée [P_ve]

0 W

Température d’emploi min.

-40 °C

Température d’emploi max.

+60 °C

Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
