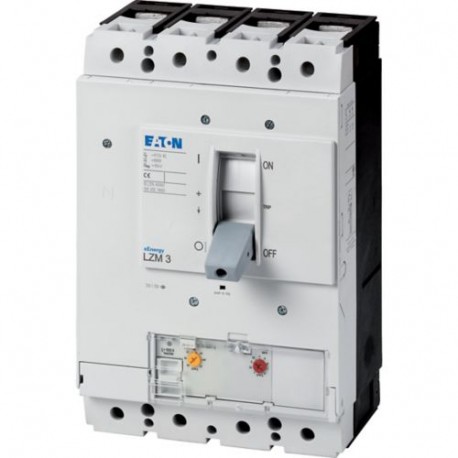

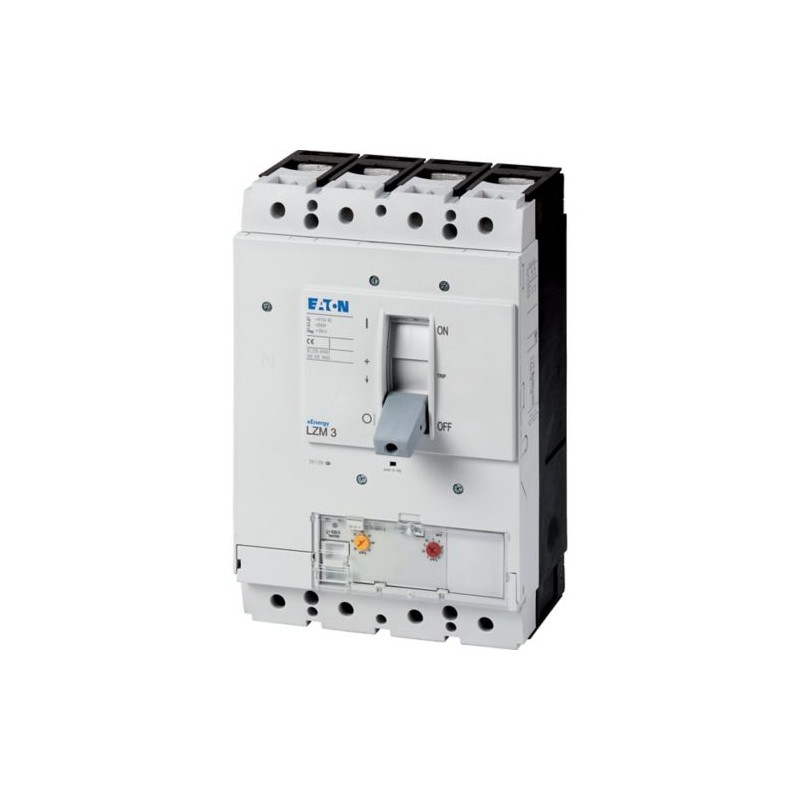

LZMC3-4-A400/250-I 111961 EATON ELECTRIC Commutateur automatique 4P, 400A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

LZMC3-4-A400/250-I 111961 EATON ELECTRIC Commutateur automatique 4P, 400A

LZMC3-4-A400/250-I

111961

EATON-MOELLER

Commutateur automatique 4P, 400A

Disjoncteur LZM, 4P, 400A, 250A

Plus de détails


Commutateurs automatiques à boîtier moulé LZM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Gamme de livraison
Gamme
 Disjoncteurs
Fonction de protection
 Protection des installations et des conducteurs
norme / homologation
 IEC
Technique de montage
 Appareils fixes
Technique de déclenchement
 Déclencheur magnétothermique
Taille
 LZM3
Description
 Réglage synchrone de la valeur de réglage au niveau du conducteur neutre et de la valeur Ir des phases.
Nombre de pôles
 tétrapolaire
Equipement standard
 Borne à boulon
Pouvoir de coupure
400/415 V 50/60 Hz
 Icu kA 36
Courant assigné = courant assigné ininterrompu
Courant assigné d'emploi = courant assigné ininterrompu
 In= Iu A 400
Conducteur neutre
 % de la phase A 60
Protection du neutre
 Protection du neutre réduite
Plage de réglage
Déclencheurs sur surcharge
Ir A 320 - 400
Phases
 Ir A 200 - 250
Déclencheur sur court-circuit
instantané
 Ii= Inx … 6 - 10
Caractéristiques techniques
Généralités
Conformité aux normes
 IEC/EN 60947, VDE 0660
Protection contre les contacts directs
 Sécurité des doigts et du dos de la main selon VDE 0106 partie 100
Résistance climatique
 Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
résistance aux chocs (choc semi-sinusoïdal 10 ms) selon IEC 60068-2-27
 g 20 (choc demi-sinusoïdal 20 ms)
Séparation sûre selon EN 61140
entre contacts auxiliaires et circuits principaux
 V AC 500
entre contacts auxiliaires
 V AC 300
Position de montage

verticale et à 90° dans tous les sens
> avec déclencheur différentiel XFI :
- NZM1, N1, NZM2, N2 : verticale et à 90° dans tous les sens
avec dispositif de débrochage rapide :
- NZM1, N1, NZM2, N2: verticale, à 90° droite/gauche
avec berceau pour appareils débrochable :
- NZM3, N3: verticale, 90° gauche
- NZM4, N4: verticale
avec télécommande :
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4 : verticale et à 90° dans tous les sens
Sens d'alimentation en énergie
 quelconque
Degré de protection
Appareil
 dans la zone des éléments de commande : IP 20 (degré de protection de base)
Boîtiers
 avec cadre d'étanchéité: IP40 avec poignée rotative à commande rompue sur porte : IP66
Bornes de raccordement
 Borne à tunnel : IP10
Séparateur de phases et borne pour feuillards : IP00
Disjoncteurs
Courant assigné d'emploi = courant assigné ininterrompu
 In= Iu A 400
Tension assignée de tenue aux chocs
 Uimp
Pôles principaux
 V 8000
Circuits auxiliaires
 V 6000
Tension assignée d'emploi
 Ue V AC 690
Tension assignée d'emploi
 Ue V DC 750


S'applique aux disjoncteurs de protection des installations 3 pôles avec déclencheur magnétothermique NZMN(H)1(2)(3)-A… jusqu'à 500 A.

Commande de la tension assignée d'emploi sur 3 circuits :

facteur de correction DC pour la valeur de réponse du déclencheur instantané : NZM1: 1.25, NZM2: 1.35, NZM3: 1.45

Valeur de réglage de Iisous DC = valeur de réglage IiAC/facteur de correction DC

Commutation d'un pôle à l'aide de deux circuits en série Commutation d'un pôle à l'aide de trois circuits en série
> >
Catégorie de surtension/Degré de pollution
 III/3
Tension assignée d'isolement
 Ui V 1000
Utilisation dans des réseaux non reliés à la terre
 V 690
Pouvoir de coupure
Pouvoir assigné de fermeture en court-circuit
 Icm
240 V 50/60 Hz
 Icm kA 121
400/415 V 50/60 Hz
 Icm kA 76
440 V 50/60 Hz
 Icm kA 63
525 V 50/60 Hz
 Icm kA 24
690 V 50/60 Hz
 Icm kA 14
Pouvoir assigné de coupure en court-circuit Icn
 Icn
Icu IEC/EN 60947 cycle d'essai O-t-CO
 Icu kA
240 V 50/60 Hz
 Icu kA 55
400/415 V 50/60 Hz
 Icu kA 36
440 V 50/60 Hz
 Icu kA 30
525 V 50/60 Hz
 Icu kA 12
690 V 50/60 Hz
 Icu kA 8
Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO
 Ics kA
230 V 50/60 Hz
 Ics kA 55
400/415 V 50/60 Hz
 Ics kA 36
440 V 50/60 Hz
 Ics kA 22.5
525 V 50/60 Hz
 Ics kA 9
690 V 50/60 Hz
 Ics kA 4
Fusible de calibre max. lorsque le courant de court-circuit prévu à l'emplacement de montage dépasse le pouvoir de coupure du disjoncteur.
Courant assignée de courte durée admissible
t = 0.3 s
 Icw kA 3.3
t = 1 s
 Icw kA 3.3
Catégorie d'emploi selon IEC/EN 60947-2
 A
Pouvoirs assignés de fermeture et de coupure
Courant assigné d’emploi
 Ie A
AC-1
380 V 400 V
 Ie A 500
415 V
 Ie A 500
690 V
 Ie A 500
AC-3
380 V 400 V
 Ie A 400
415 V
 Ie A 400
660 V 690 V
 Ie A 400
Longévité mécanique
 manœuvres 15000
Longévité électrique
AC-1
400 V 50/60 Hz
 manœuvres 5000
690 V 50/60 Hz
 Manœuvres 3000
AC-2, AC-3
400 V 50/60 Hz
 manœuvres 2000
690 V 50/60 Hz
 Manœuvres 2000
Fréquence de commutations max.
 man./h 60
Pertes par effet Joule par pôle sous Iu: les valeurs se rapportent au courant assigné d'emploi maximal du calibre.
 W 40
La valeur des pertes par effet Joule par pôle se rapporte au courant assigné d'emploi maximal du calibre.
Temps total de coupure en cas de court-circuit
 ms < 10
Sections raccordables
Equipement standard
 Borne à boulon
Conducteurs ronds Cu
Borne à tunnel
Conducteur à âme massive
 mm2 1 x (16 - 185)
Barre Cu (largeur x épaisseur)
 mm
Bornes à boulon et raccordement par l'arrière
bornes à boulon
 M10
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée
 In A 400
Puissance dissipée du matériel, fonction du courant
 Pvid W 96.48
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces
10.2.2 Résistance à la corrosion
 Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
 Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
 Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
 Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
 Les exigences de la norme produit sont respectées.
10.2.5 Elevation
 Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
 Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
 Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
 Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
 Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
 Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
 Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
 Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
 Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement
10.9.2 Tension de tenue à fréquence industrielle
 Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
 Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
 Sous la responsabilité du tableautier.
10.10 Echauffement
 Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
 Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
 Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
 Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0
courant permanent nominal Iu
 A 400
tension assignée
 V 690 - 690
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz
 kA 36
réglage de courant du déclencheur de surcharge
 A 320 - 400
plage de réglage du déclencheur de court-circuit retardé de courte durée
 A 0 - 0
plage de réglage du déclencheur de court-circuit non retardé
 A 2400 - 4000
protection intégrée contre les mises à la terre accidentelles
 non
type de raccordement du circuit principal
 borne à vis
type de construction de l'appareil
 technique d'encastrement fixe pour appareil encastré
adapté à un montage de profilés chapeaux
 non
montage de profilés chapeaux en option
 non
nombre de contacts auxiliaires à ouverture
 0
nombre de contacts auxiliaires à fermeture
 0
nombre de contacts auxiliaires à deux directions
 0
relais de signalisation de déclenchement disponible
 non
avec déclencheur à sous-tension
 non
nombre de pôles
 4
position du raccordement de circuit principal
 avant
finition de l'élément d'actionnement
 levier
appareil complet avec unité de protection
 oui
commande motorisée intégrée
 non
commande motorisée en option
 oui
classe de protection (IP)
 IP20
Courbes caractéristiques
Encombrements
Chambre de soufflage, distance minimale des autres éléments
Distance minimale des éléments voisins
