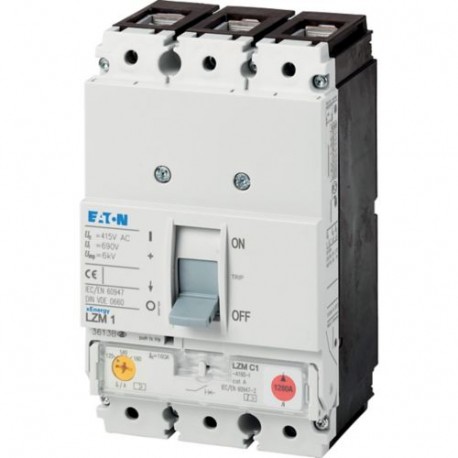

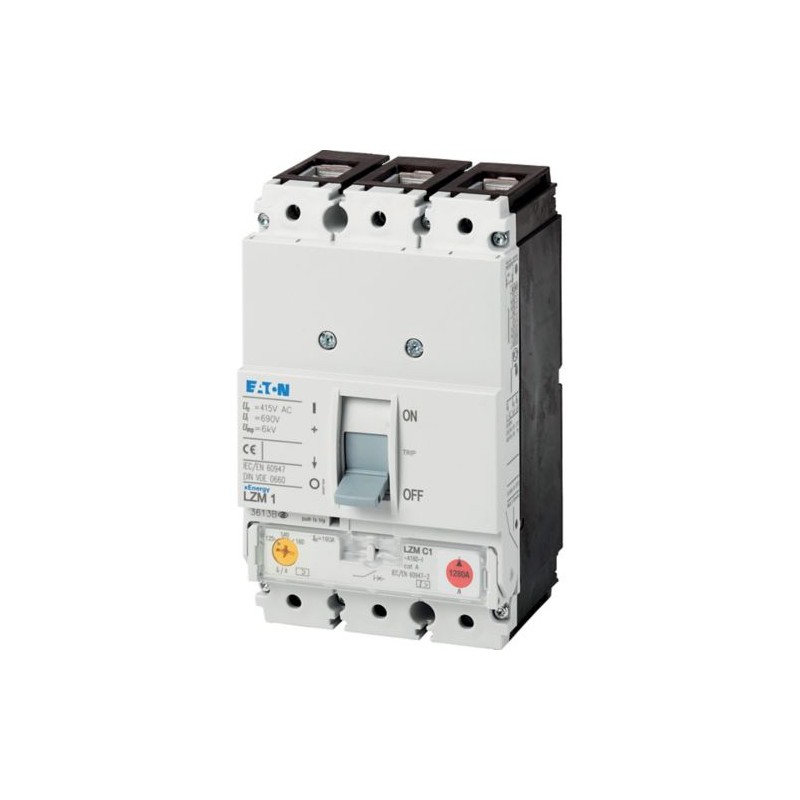

LZMB1-A25-I 111849 EATON MOELLER Commutateur automatique 3P, 25A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

LZMB1-A25-I 111849 EATON MOELLER Commutateur automatique 3P, 25A

LZMB1-A25-I

111849

EATON - MOELLER

Disponible

Expédition hui

Article à la demande, sans remboursement.

Commutateur automatique 3P, 25A

Plus de détails


Disjoncteurs Electrique

Circuit-breakers LZM - EATON - MOELLER

Compact circuit-breaker, up to 160A - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$144.21
2+$140.72
3+$138.99
4+$138.17
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Gamme
  Disjoncteurs
Fonction de protection
  Protection des installations et des conducteurs
norme / homologation
  IEC
Technique de montage
  Appareils fixes
Technique de déclenchement
  Déclencheur magnétothermique
Taille
  LZM1
Nombre de pôles
  tripolaire
Equipement standard
  Bornes à cage
Pouvoir de coupure

400/415 V 50/60 Hz
IcukA25
Courant assigné = courant assigné ininterrompu

Courant assigné d'emploi = courant assigné ininterrompu
In = Iu A25
Plage de réglage

Déclencheurs sur surcharge

IrA 20 - 25
Déclencheur sur court-circuit

instantané
Ii = In x … 350 A fixe
Caractéristiques techniques
Généralités
Conformité aux normes
  IEC/EN 60947, VDE 0660
Protection contre les contacts directs
  Sécurité des doigts et du dos de la main selon VDE 0106 partie 100
Résistance climatique
  Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
résistance aux chocs (choc semi-sinusoïdal 10 ms) selon IEC 60068-2-27
 g20 (choc demi-sinusoïdal 20 ms)
Séparation sûre selon EN 61140

entre contacts auxiliaires et circuits principaux
 V AC500
entre contacts auxiliaires
 V AC300
Poids
 kg1.05
Position de montage

verticale et à 90° dans tous les sens
 >avec déclencheur différentiel XFI :
- NZM1, N1, NZM2, N2 : verticale et à 90° dans tous les sens
avec dispositif de débrochage rapide :
- NZM1, N1, NZM2, N2: verticale, à 90° droite/gauche
avec berceau pour appareils débrochable :
- NZM3, N3: verticale, 90° gauche
- NZM4, N4: verticale
avec télécommande :
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4 : verticale et à 90° dans tous les sens

Sens d'alimentation en énergie
  quelconque
Degré de protection

Appareil
  dans la zone des éléments de commande : IP 20 (degré de protection de base)
Boîtiers
  avec cadre d'étanchéité: IP40 avec poignée rotative à commande rompue sur porte : IP66
Bornes de raccordement
  Borne à tunnel : IP10
Séparateur de phases et borne pour feuillards : IP00
Disjoncteurs
Courant assigné d'emploi = courant assigné ininterrompu
In = Iu A25
Tension assignée de tenue aux chocs
Uimp
Pôles principaux
 V6000
Circuits auxiliaires
 V6000
Tension assignée d'emploi
UeV AC440
Catégorie de surtension/Degré de pollution
  III/3
Tension assignée d'isolement
UiV690
Utilisation dans des réseaux non reliés à la terre
 V 440
Pouvoir de coupure
Pouvoir assigné de fermeture en court-circuit
Icm
240 V 50/60 Hz
IcmkA63
400/415 V 50/60 Hz
IcmkA53
440 V 50/60 Hz
IcmkA53
Pouvoir assigné de coupure en court-circuit Icn
Icn
Icu IEC/EN 60947 cycle d'essai O-t-CO
IcukA
240 V 50/60 Hz
IcukA30
400/415 V 50/60 Hz
IcukA25
440 V 50/60 Hz
IcukA25
Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO
IcskA
230 V 50/60 Hz
IcskA30
400/415 V 50/60 Hz
IcskA25
440 V 50/60 Hz
IcskA18.5

  Fusible de calibre max. lorsque le courant de court-circuit prévu à l'emplacement de montage dépasse le pouvoir de coupure du disjoncteur.
Catégorie d'emploi selon IEC/EN 60947-2
  A
Pouvoirs assignés de fermeture et de coupure

Courant assigné d’emploi
IeA
AC-1

380 V 400 V
IeA160
415 V
IeA125
AC-3

380 V 400 V
IeA25
415 V
IeA25
660 V 690 V
IeA25
Longévité mécanique
manœuvres 20000
Longévité électrique

AC-1

400 V 50/60 Hz
manœuvres 7500
415 V 50/60 Hz
manœuvres 10000
AC-2, AC-3

415 V 50/60 Hz
manœuvres 7500
Fréquence de commutations max.
 man./h120
Pertes par effet Joule par pôle sous Iu : les valeurs se rapportent au courant assigné d'emploi maximal du calibre.
 W16.7

  La valeur des pertes par effet Joule par pôle se rapporte au courant assigné d'emploi maximal du calibre.
Temps total de coupure en cas de court-circuit
 ms< 10
Sections raccordables
Equipement standard
  Bornes à cage
Synoptique

Equipement de base
 Borne à cage  - - -
 borne à boulon -
Equipements complémentaires
 Bornes à cage -   -
 borne à boulon  - -
 Bornes à tunnel
 Raccordement par l'arrière
 Raccordement de feuillard - - -
Conducteurs ronds Cu

Bornes à cage

Conducteur à âme massive
 mm21 x (10 - 16)
2 x (6 - 16)
multibrins
 mm21 x (25 - 70)
2 x 25
Borne à tunnel

Conducteur à âme massive
 mm21 x (16 - 95)
multibrin
 mm2
Conducteurs multibrins
 mm21 x (25 - 95)
Bornes à boulon et raccordement par l'arrière

Directement sur l'appareil

Conducteurs à âme massive
 mm21 x (10 - 16)
2 x (6 - 16)
Conducteurs multibrin
 mm21 x (25 - 70)
2 x 25
Conducteurs Al, câbles Cu



Conducteurs à âme massive
 mm21 x 16
multibrin
 mm2
Conducterus multibrin
 mm21 x (25 - 95)
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)

Bornes à cage


min.mm2 x 9 x 0.8

max.mm9 x 9 x 0.8
Barre Cu (largeur x épaisseur)
mm
Bornes à boulon et raccordement par l'arrière

bornes à boulon
  M8
Directement sur l'appareil


min.mm12 x 5

max.mm16 x 5
Câbles de commande


 mm21 x (0,75 - 2,5)
2 x (0,75 - 1,5)
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA25
Puissance dissipée du matériel, fonction du courant
PvidW8.775
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0
courant permanent nominal Iu
 A25
tension assignée
 V690 - 690
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz
 kA25
réglage de courant du déclencheur de surcharge
 A20 - 25
plage de réglage du déclencheur de court-circuit retardé de courte durée
 A0 - 0
plage de réglage du déclencheur de court-circuit non retardé
 A350 - 350
protection intégrée contre les mises à la terre accidentelles
  non
type de raccordement du circuit principal
  borne en cadre
type de construction de l'appareil
  technique d'encastrement fixe pour appareil encastré
adapté à un montage de profilés chapeaux
  non
montage de profilés chapeaux en option
  oui
nombre de contacts auxiliaires à ouverture
  0
nombre de contacts auxiliaires à fermeture
  0
nombre de contacts auxiliaires à deux directions
  0
relais de signalisation de déclenchement disponible
  non
avec déclencheur à sous-tension
  non
nombre de pôles
  3
position du raccordement de circuit principal
  avant
finition de l'élément d'actionnement
  levier
appareil complet avec unité de protection
  oui
commande motorisée intégrée
  non
commande motorisée en option
  non
classe de protection (IP)
  IP20
Courbes caractéristiques
Encombrements
Chambre de soufflage, distance minimale des autres éléments
Plus d'informations sur les produits (liens)
IL01203007Z disjoncteur LZM.1(-4), interrupteur-sectionneur LN1


Datasheet - PDF
