> >>CI-D 038553 ELECTRIC Coffret isolant, 222x110x128mm
Produit précédent Produit suivant

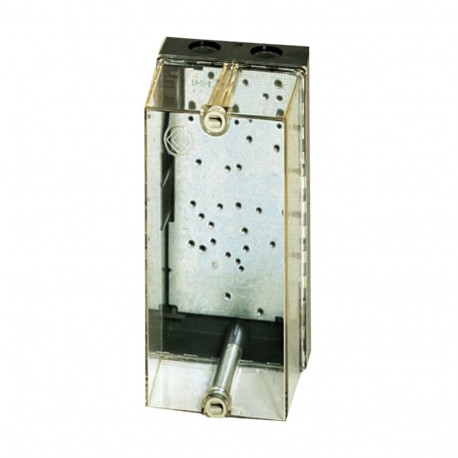

CI-D 038553 EATON ELECTRIC Coffret isolant, 222x110x128mm Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

CI-D 038553 EATON ELECTRIC Coffret isolant, 222x110x128mm

CI-D

038553

EATON-MOELLER

Coffret isolant, 222x110x128mm

Plus de détails


Boites isolantes

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $48.84
Prix unitaire: $48.84

Quantité Prix
1+$48.84
2+$48.26
4+$41.08
5+$39.38
7+$37.45
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Coffret isolant, 222x110x128mm
Coffret isolant, Coffret vide pour contacteur DIL0AM et socles pour fusibles S27, Gamme: Coffrets vides CI-B, C, D, Coffrets vides, Entrées défonçables à pas métrique en haut et en bas, Avec bornes PE/N, Coffret individuel avec platine perforée, Version couvercle: Transparent, Encombrements Largeur: 110 mm, Hauteur: 222 mm, Profondeur: 128 mm, Profondeur de montage avec platines de montage: 110 mm, Utilisation avec: DIL0AM, S27

Gamme de livraison

Gamme
Coffrets vides CI-B, C, D
Fonction de base
Coffrets vides
Fonction de base
Coffrets vides CI-B, C, D
Degré de protection
IP55
Description
Entrées défonçables à pas métrique en haut et en bas
Avec bornes PE/N
Coffret individuel avec platine perforée
Version couvercle
Transparent
Encombrements
Largeur
110 mm
Hauteur
222 mm
Profondeur
128 mm
Profondeur du coffret
Légende relative au graphique
Cotes vues de dessus :
Profondeur de montage avec platines de montage
Profondeur de montage avec profilé-support de 7,5 mm de hauteur
Profondeur de montage avec profilé-support hauteur 15 mm
Profondeur de montage avec platines de montage
110 mm
Equipement
Coffret vide pour socles pour fusibles S27
Utilisation avec
S27
Remarques
L

Entrées défonçables

2 x M20

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Enveloppe vide pour armoire de distribution (EC000712)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Composant pour technologie de coupure basse tension / Boîtier vide pour interrupteur (ecl@ss13-27-37-13-01 [AKN343019])
matériau du boîtier/corps
plastique
largeur
110 mm
hauteur
222 mm
profondeur
128 mm
avec couvercle transparent
oui
adapté à un arrêt d'urgence
non
modèle
montage en saillie
indice de protection (IP)
IP55
degré de protection (NEMA)
autre

Datasheet - PDF

▲
Titre: Taille: Type:
CI-D 038553 FR_038553.pdf 110 Kbytes CI-D 038553 FR_038553.pdf
