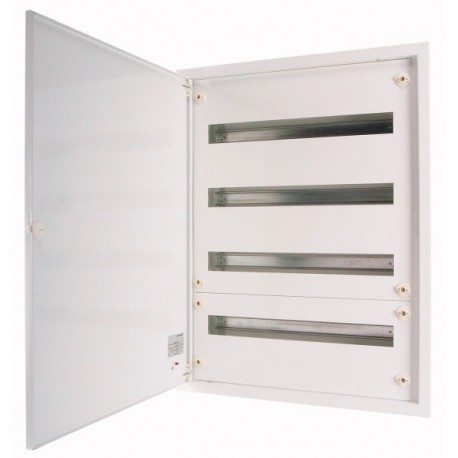

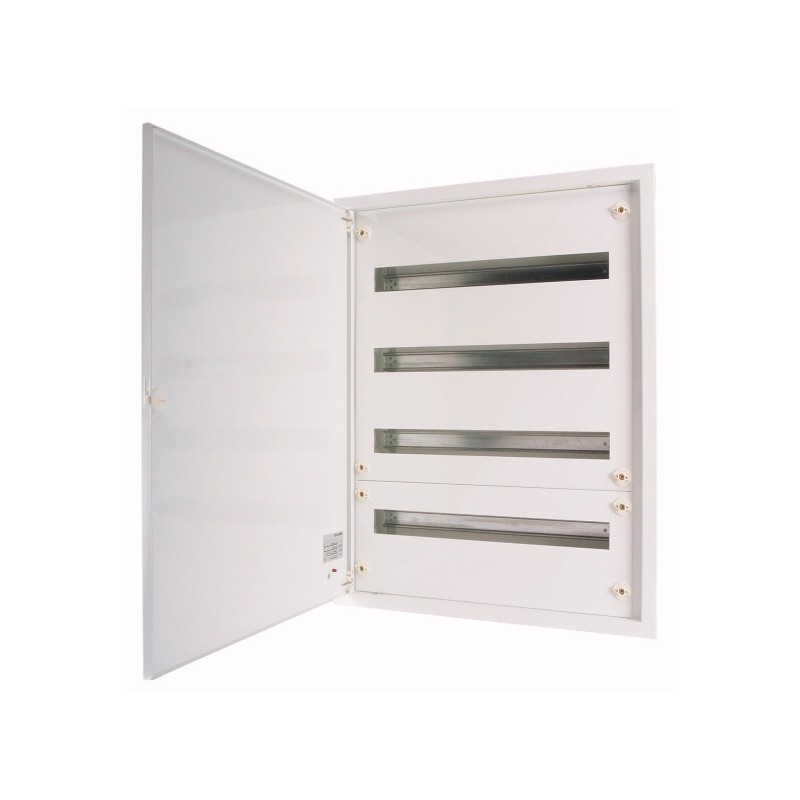

BF-U-4/96-A 240739 EATON ELECTRIC Coffret à encastrer complet blanc 24 PE par rangée 4 rangées version A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

BF-U-4/96-A 240739 EATON ELECTRIC Coffret à encastrer complet blanc 24 PE par rangée 4 rangées version A

BF-U-4/96-A

240739

EATON-MOELLER

Coffret à encastrer complet; blanc; 24 PE par rangée; 4 rangées; version A

Plus de détails


Systèmes d'enveloppes (y compris coffrets d'installation) > Coffret de distribution

Home > EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Coffret à encastrer complet; blanc; 24 PE par rangée; 4 rangées; version A
Coffret à encastrer complet; blanc; 24 PE par rangée; 4 rangées; version A
[

Gamme de livraison

Fonction de base
Appareil de base
Fonction de base
Tableau modulaire
Gamme
Coffret BF
Forme
Paroi creuse
Montage encastré
Lieu d'installation
pour l'intérieur
Technique d'installation
Montage dans mur creux et encastrement
porte/volet
Blanc
Degré de protection
IP30
couleur
Blanc
Racks
Châssis pour profilés
capot de protection contre les contacts directs
Métal
Rangées [Nombre]
4
Pas modulaires d'encombrement par rangée
24
Description
IP30
Classe de protection I
Coffret métallique blanc (RAL 9016)
Passages de câble
Passages de câbles en haut et en bas
Bornes PE/N
Bornes à vis
Bornes PE/N [Nombre x section]
N: 2 x 25 + 9 x 16
PE: 2 x 25 + 43 x 16 mm2
Fourniture
Bac d’encastrement avec cadre de porte
Porte avec fermeture quart de tour
Support rail DIN
Plastron
Bornes PE et N
,

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 61439-1, IEC/EN 61439-3, IEC/EN 62208
RoHS (selon la directive 2002/95/EG du Parlement européen et du Conseil)
conforme
Température ambiante
-5 - +40 °C
Degré de protection
IP30
Classe de protection
I (mis à la terre)
Tension assignée d’emploi [Ue]
415 V AC
Fréquence assignée [f]
50/60 Hz
Matériaux
Matériau
Tôle d'acier, revêtement par poudre
Couleur
blanc (RAL 9016)
Caractéristiques des matériaux
Caractéristiques mécaniquesTenue aux chocs
IK07
,

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret individuel montage encastré [PV]
48 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret individuel montage encastré [PV]
96 W
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Ne concerne pas une installation à l'intérieur.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Ne concerne pas les coffrets sans dispositif de levage.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
IK07
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
IP30
10.4 Distances d'isolement et lignes de fuite
Sous la responsabilité du tableautier.
10.5 Protection contre les chocs électriques
< 0,1 Ω - les exigences de la norme produit sont respectées.
10.6 Montage de matériel
Sous la responsabilité du tableautier.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Ui = 415 V AC
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Ne concerne pas les coffrets vides selon EN 62208.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Ne concerne pas les coffrets en métal.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Les exigences de la norme produit sont respectées.
,

Caractéristiques techniques ETIM 7.0

Systèmes d'enveloppes (y compris coffrets d'installation) (EG000023) / Coffret de distribution (EC000214)
Electricité, Electronique, Automatisation et Commande / Installation électrique, appareillage / Distribution électrique (y compris petit tableau modulaire) / Petit tableau modulaire ([email protected] [ACN387011])
mode de pose
encastré
nombre de rangées
4
largeur en nombre de modules
24
type de façade
porte
finition du couvercle
fermé
couvercle/porte transparent(e)
non
matériau du boîtier/corps
acier
hauteur
770 mm
largeur
588 mm
profondeur
136 mm
profondeur d'encastrement
127 mm
profondeur intérieure
127 mm
rail DIN
oui
avec cadre/support de montage
non
possibilité de montage en saillie
non
finition CEM
non
couleur
blanc
numéro RAL
9016
indice de protection (IP)
IP30
avec serrure
non
type de fermeture
autre
,

Encombrements

Hauteur H [mm] = 770
Hauteur H1 [mm] = 720
]

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN.pdf 51 Mbytes
BF-U-4/96-A 240739 240739_FR.pdf 183 Kbytes BF-U-4/96-A 240739 240739_FR.pdf
