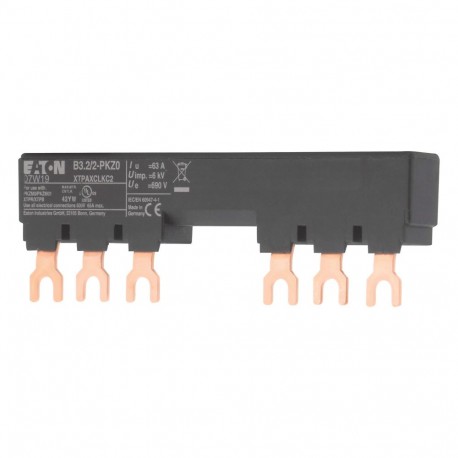

B3.2/2-PKZ0 063963 EATON MOELLER Jeu de barres triphasé, pour 2 PKZ0, +contact auxiliaire, +déclencheur volt.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

B3.2/2-PKZ0 063963 EATON MOELLER Jeu de barres triphasé, pour 2 PKZ0, +contact auxiliaire, +déclencheur volt..

B3.2/2-PKZ0

063963

EATON - MOELLER

Disponible

Expédition hui

Jeu de barres triphasé, pour 2 PKZ0, +contact auxiliaire, +déclencheur voltmétrique

Plus de détails


Disjoncteurs Protecteurs Moteurs

Motor Protective Circuit Breakers PKZ - EATON - MOELLER

Motor-protective circuit-breakers PKZ (Accessories) - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$7.24
18+$6.14
35+$5.99
52+$5.92
69+$5.87
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison


Gamme
  Equipements complémentaires
Equipements complémentaires
  Jeu de barres triphasé

  Protégé contre les contacts directs, résistant aux courts-circuits, Ue = 690 V, Iu = 63 A
Prolongement possible par montage tête-bêche
Pour PKZM0-... ou PKE avec un contact auxiliaire et un indicateur de déclenchement montés à droite ou un déclencheur voltmétrique monté à gauche.
Utilisation pour
  Jeu de barres triphasé PKZ0, PKE
Disjoncteur
 Nombre2
Longueur
 mm108
Pas
 mm45 + 18
Remarques

pour l'alimentation en parallèle de plusieurs disjoncteurs-moteurs aux bornes 1, 3, 5

Caractéristiques techniques
Circuits principaux
Tension assignée de tenue aux chocs
UimpV AC6000
Catégorie de surtension/Degré de pollution
  III/3
Tension assignée d'emploi
UeV AC690
Courant assigné ininterrompu
IuA63
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA63
Puissance dissipée par pôle, en fonction du courant
PvidW1.2
Puissance dissipée du matériel, fonction du courant
PvidW3.6
Puissance dissipée statique, dépendante du courant
PvsW0
Pouvoir d'émission de puissance dissipée
PveW0
Température d’emploi min.
 °C-25
Température d’emploi max.
 °C55
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
nombre de phases
  3
nombre de pôles
  3
adapté au nombre d'appareils
  2
dimension du pas
 mm63
section transversale
 mm²0
longueur
 mm108
nombre d'unités de partition
  0
courant permanent nominal Iu
 A63
finition du raccordement électrique
  fourche
isolé
  oui
tension nominale de tenue aux chocs
 kV6
intensité de court-circuit nominale conditionnelle Iq
 kA0
tension de fonctionnement nominale max. Ue
 V690
courant nominal de courte durée admissible Icw
 kA0
adapté à des appareils équipés d'un conducteur N
  non
adapté à des appareils équipés d'un commutateur auxiliaire
  non
Homologations
Product Standards  UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.  E36332
UL Category Control No.  NLRV
CSA File No.  98494
CSA Class No.  3211-06
North America Certification  UL listed, CSA certified
Specially designed for North America  No
Encombrements
