> >>KST43-200 086385 2502316 ELECTRIC Coffret de distribution, avec passe-câbles et boîtes à câbles, HxLxP..
Produit précédent Produit suivant

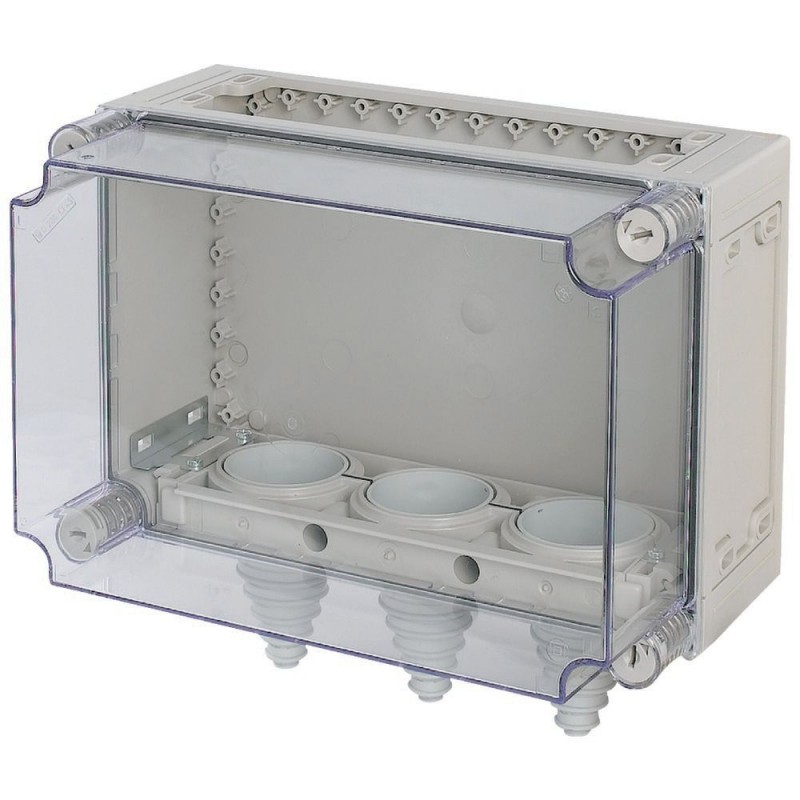

KST43-200 086385 2502316 EATON ELECTRIC Coffret de distribution, avec passe-câbles et boîtes à câbles, HxLxP.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

KST43-200 086385 2502316 EATON ELECTRIC Coffret de distribution, avec passe-câbles et boîtes à câbles, HxLxP..

KST43-200

086385

2502316

EATON-MOELLER

Coffret de distribution, avec passe-câbles et boîtes à câbles, HxLxP=250x375x225mm

Plus de détails


Systèmes d'enveloppes (y compris coffrets d'installation) > Enveloppe vide

Boites isolantes

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $190.79
Prix unitaire: $190.79

Quantité Prix
1+$190.79
2+$180.02
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Coffret de distribution, avec passe-câbles et boîtes à câbles, HxLxP=250x375x225mm
Coffret modulable vide avec passe-câbles montés, matériaux polycarbonate, résistant aux chocs, degré de protection IP65, couvercle breveté avec compensation de surpression intégrée, parois pleins, défonçable, faces supérieure ou inférieure ouvertes, introduction des câbles possible par l'avant par passe-câbles sectionnables, boutons de fermeture des couvercles plombables, RAL 7032, gris silex (corp), transparent, sans couleur (couvercle), profondeur de montage avec platine de montage=200mm, version couvercle : transparent, version socle : ouvert en haut boîte à câbles en bas

Gamme de livraison

Gamme
xEnergy Safety Ci
Fonction de base
Coffrets vides
Fonction de base
Coffrets de distribution avec flasques avec passe-câbles coniques
Appareil individuel/Appareil complet
Appareil seul
Conformité aux normes
EN 62208
EN 61439-2
Degré de protection
IP65
Description
Boutons de fermeture des couvercles plombables
Faces latérales fermées, défonçables
Faces supérieure ouvertes
Montage des supports de câbles à l'aide de clavettes
Flasque avec passe-câbles coniques sectionnable, introduction des câbles possible par l'avant
Couleur
RAL 7035, gris clair (base)
Transparent, gris cendré (couvercle)
Largeur
375 mm
Hauteur
250 mm
Profondeur
225 mm
Profondeur de montage avec platines de montage
200 mm
Profondeur de montage avec profilé-support de 7,5 mm de hauteur
192.5 mm
Profondeur de montage avec profilé chapeau hauteur 15 mm
185 mm
Profondeur du coffret
Légende relative au graphique
Cotes vues de dessus :
Profondeur de montage avec platines de montage
Profondeur de montage avec profilé-support de 7,5 mm de hauteur
Profondeur de montage avec profilé-support hauteur 15 mm
Profondeur du coffret
Entrée de câble
3 x 14 - 68

Caractéristiques techniques

Généralités
Conformité aux normes
EN 62208
EN 61439-2
Température ambiante
-40 - +80 °C
Température ambianteMoyenne sur 24 h
35 °C
Température ambianteValeurs limitesTempérature ambiante, seuils de limite min.
-5 °C
Température ambianteValeurs limitesTempérature de l'air ambiant, valeurs limites max.
40 °C
Degré de protection
IP65
Degré de protection
IP65 (coffret)
IP65 (entrées de câbles KST, montage par le bas)
IP64 (entrées de câbles KST, montage par le haut)
IP00 (entrée de câbles ouverte)
Eléments constitutifs
Les éléments de ces ensembles sont entièrement testés. Ils peuvent faire l'objet de commandes séparées et être assemblés par l'utilisateur pour la réalisation d'équipements de commande et de distribution.
Appareillage incorporé
Les caractéristiques indiquées s'appliquent aux éléments de base des équipements. Pour l'appareillage incorporé et les bornes, reportez-vous aux caractéristiques et valeurs correspondantes.
Conformité aux normes et prescriptionsEnsembles d’appareillage à basse tension de série (ES) (TTA : Type Tested Assemblies)
IEC/EN 60439-1, VDE 0660-500
Conformité aux normes et prescriptionsFusibles basse tension
IEC/EN 60269, VDE 0636
Conformité aux normes et prescriptionsEssai de type (Type Test)
VDE 0660-500, IEC/EN 60439-1
Conformité aux normes et prescriptionsDistance d'isolement et lignes de fuites (relais)
III/3 selon IEC/EN 60439-1
Conformité aux normes et prescriptionsComportement à la flamme - Essai au barreau incandescent
Niveau IIb selon IEC 60707 et VDE 0304-3
Conformité aux normes et prescriptionsSpécifications d’essai de résistance au feu des appareils électriques et de leurs éléments constitutifs ; essai au fil incandescent
CEI/EN 60695
Conditions d’exploitation et d’environnement selon IEC 60439-1Température ambianteMoyenne sur 24 h
35 °C
Conditions d’exploitation et d’environnement selon IEC 60439-1Température ambianteValeurs limites
-5…40 °C
Conditions d’exploitation et d’environnement selon IEC 60439-1Installation à l’intérieurHumidité relative
90% (pour 20°C)
50% (pour 40°C)
Conditions d’exploitation et d’environnement selon IEC 60439-1Installation à l’intérieurAltitude d’installation
max. 2000 m
Conditions d’exploitation et d’environnement selon IEC 60439-1Degré de protection
IP65 (coffret)
IP65 (entrées de câbles KST, montage par le bas)
IP64 (entrées de câbles KST, montage par le haut)
IP00 (entrée de câbles ouverte)
Conditions d’exploitation et d’environnement selon IEC 60439-1Dimension modulaire de base
25 (DIN 43660) mm
Conditions d’exploitation et d’environnement selon IEC 60439-1Propriété de surface
galvanisé
Rendue passive
Matériaux
Propriété de surface
galvanisé
Rendue passive

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret individuel pour montage mural [PV]
25 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret initial pour montage mural [PV]
24 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret central pour montage mural [PV]
22 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret individuel pour montage mural [PV]
51 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret initial pour montage mural [PV]
48 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret central pour montage mural [PV]
45 W
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Socle 960 °C/couvercle 850 °C - les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Ne concerne pas une installation à l'intérieur.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
10 kg par coffret avec châssis-support et dispositif de levage - réalisation, montage et sécurisation conformes aux instructions de montage en vigueur.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
IK10
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
IP65
10.4 Distances d'isolement et lignes de fuite
Sous la responsabilité du tableautier.
10.5 Protection contre les chocs électriques
Classe de protection 2, par conséquent sans objet.
10.6 Montage de matériel
Sous la responsabilité du tableautier.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Ui= 1000 V AC
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
8 kV
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Les exigences de la norme produit sont respectées.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Les exigences de la norme produit sont respectées.

Caractéristiques techniques ETIM 9.0

Distribution boards (EG000023) / Enveloppe vide (EC000058)
Electricité, Electronique, Automatisation et Commande / Installation électrique, appareillage / Distribution électrique (y compris petit tableau modulaire) / Coffret vide (petit tableau modulaire) (ecl@ss13-27-14-24-08 [ACN385016])
mode de pose
saillie
type de couverture
couvercle
finition du couvercle
fermé
type de porte
sans
couvercle/porte transparent(e)
oui
avec serrure
non
courant nominal (In)
1600 A
hauteur
250 mm
largeur
375 mm
profondeur
225 mm
profondeur d'encastrement
200 mm
profondeur intérieure
200 mm
épaisseur de matériau du boîtier
6 mm
épaisseur de matériau de la porte/du couvercle
6 mm
couleur
gris
numéro RAL
7035
nombre de modules
1
nombre de rangées
0
largeur en nombre de modules
15
nombre d'ouvertures pour plaques à bride
4
possibilité de montage en saillie
oui
nombre d'entrées de conduit
76
matériau du boîtier/corps
plastique
type de traitement de la surface
autre
avec cadre/support de montage
non
convient pour utilisation à l’extérieur
oui
adapté à un parafoudre
oui
indice de protection (IP)
autre
degré de protection (NEMA)
autre
classe de protection
II
indice de protection contre les chocs (IK)
autre
maintien de fonction
autre
couvercle avec décharge de pression
oui

Datasheet - PDF

▲
Titre: Taille: Type:
KST43-200 2502316 086385 FR_086385.pdf 119 Kbytes KST43-200 2502316 086385 FR_086385.pdf
