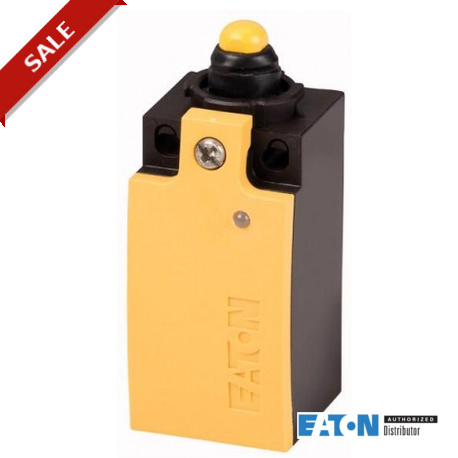

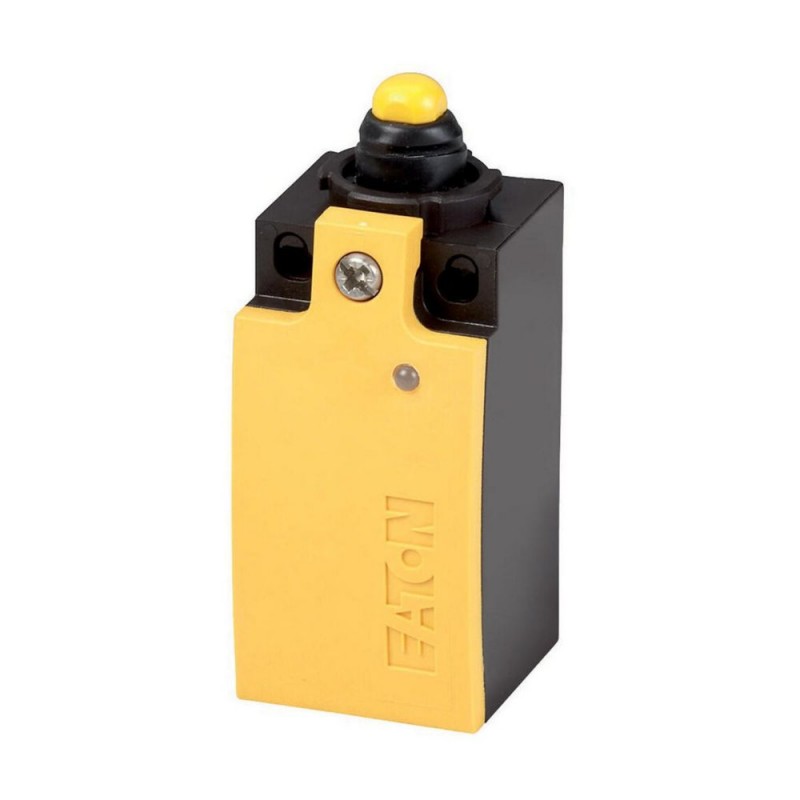

LSE-AU 274096 EATON ELECTRIC Int. Position. Elec. Analogique
LSE-AU
274096
EATON-MOELLER
Int. Position. Elec. Analogique
Interrupteurs de position
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Gamme de livraison
Fonction de base | Interrupteur de position | ||
Identificateur de type | LSE | ||
Gamme | Interrupteurs de position électroniques analogiques | ||
Degré de protection | IP66, IP67 | ||
Equipement | Appareil de base, extensible | ||
Température ambiante | °C | -25 - +70 | |
Description | Affichage d'état optique Q1 = sortie analogique Q2 = sortie de diagnostic (La sortie diagnostic fournit un signal 0 V en cas de défaut.) | ||
Marque de qualité | |||
Schéma | |||
Course d'actionnement ■ = Contact fermé □ = Contact ouvert | |||
Tension assignée | Ue | V DC | 24 (-15…+20 %) |
Couleur | |||
Couvercles de coffrets | jaune | ||
Couvercles de coffrets | |||
Boîtiers | Matière isolante | ||
Mode de raccordement | Bornes à ressort | ||
Remarques | Cage-Clamp est une marque déposées de la société Wago Kontakttechnik à D32432 Minden. Equipements complémentaires pour raccordements Cage Clamp de la société Wago : Peigne de pontage, gris, code Wago 264-402 |
Caractéristiques techniques
| Généralités | |||
Conformité aux normes | IEC/EN 60947 EN 50082-4 | ||
Résistance climatique | Chaleur humide, constante selon IEC 60068-2-78, chaleur humide, cyclique selon IEC 60068-2-30. | ||
Température ambiante | °C | -25 - +70 | |
Position de montage | Quelconque | ||
Degré de protection | IP66, IP67 | ||
Sections raccordables | mm² | ||
Conducteur à âme massive | mm2 | 1 x (0,5 - 2,5) | |
Conducteur souple avec embout | mm2 | 1 x (0.5 - 1.5) | |
| Alimentation | |||
Tension assignée | Ue | V DC | 24 (-15…+20 %) |
Courant assigné d’emploi | Ie | A | |
24 V | I | mA | 24 |
| Circuits électriques/Pouvoir de coupure | |||
Sortie analogique Q1 | |||
Tension de sortie (max. 10 mA) | V DC | 0 - 10 | |
En cas de défaut | V | 0 | |
Résolution | paliers | 100 | |
Ecart admis entre paliers | paliers | < 1 | |
Résistance ohmique apparente, charge ohmique | Ω | > 1000 | |
Sortie de diagnostic tout-ou-rien Q2(commutation du potentiel positif PNP) | |||
Seuil de réponse | V | Env. Ue | |
| mA | < 200 | ||
En cas de défaut | V | 0 | |
Fidélité du point de commutation | mm | 0.02 | |
| Valeurs mécaniques | |||
Longévité mécanique | manœuvres | x 106 | 3 |
Température au contact du galet | °C | 100 | |
Tenue aux chocs (onde demi-sinusoïdale 20 ms) | |||
Appareil de base | g | 30 | |
Fréquence de commande | man./h | 3000 | |
Hystérésis | mm | 0.4 | |
Course d'actionnement (contact fermé/ouvert, Zw = course d'ouverture positive) | mm | 0.06 | |
| Dispositif de commande | |||
mécanique | |||
Effort minimal début/fin de course | n E t | 3,5/8,0 | |
Couple minimal pour têtes de commande rotatives | Nm | 0.2 | |
Vitesse max. d’attaque par came pour angle d’attaque indiqué | m/s | 1/0,5 | |
Remarques | avec angle d'attaque α = 0°/30° | ||
| Compatibilité électromagnétique (CEM) | |||
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD) | kV | ||
Décharge dans l'air | kV | 8 | |
Décharge au contact | kV | 4 | |
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3 | V/m | 10 | |
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3) | |||
Câble d'alimentation | kV | 2 | |
Câbles de signaux | kV | 2 | |
Ondes de choc (ondes de choc) (IEC/EN 61000-4-5) | kV | 0.5 | |
Perturbations conduites (IEC/EN 61000-4-6) | V | 10 |
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception | |||
Pouvoir d'émission de puissance dissipée | Pve | W | 0 |
Température d’emploi min. | °C | -25 | |
Température d’emploi max. | °C | 70 | |
Certificat d'homologation IEC/EN 61439 | |||
10.2 Résistance des matériaux et des pièces | |||
10.2.2 Résistance à la corrosion | Les exigences de la norme produit sont respectées. | ||
10.2.3.1 Résistance à la chaleur de l'enveloppe | Les exigences de la norme produit sont respectées. | ||
10.2.3.2 Résistance Matières isolantes Chaleur normale | Les exigences de la norme produit sont respectées. | ||
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle | Les exigences de la norme produit sont respectées. | ||
10.2.4 Résistance aux UV | Les exigences de la norme produit sont respectées. | ||
10.2.5 Elevation | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.2.6 Essai de choc | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.2.7 Inscriptions | Les exigences de la norme produit sont respectées. | ||
10.3 Degré de protection des enveloppes | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.4 Distances d'isolement et lignes de fuite | Les exigences de la norme produit sont respectées. | ||
10.5 Protection contre les chocs électriques | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.6 Montage de matériel | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.7 Circuits électriques et raccordements internes | Sous la responsabilité du tableautier. | ||
10.8 Raccordements pour conducteurs passés de l'extérieur | Sous la responsabilité du tableautier. | ||
10.9 Propriétés d'isolement | |||
10.9.2 Tension de tenue à fréquence industrielle | Sous la responsabilité du tableautier. | ||
10.9.3 Tension de tenue aux chocs | Sous la responsabilité du tableautier. | ||
10.9.4 Test d'enveloppes en matière isolante | Sous la responsabilité du tableautier. | ||
10.10 Echauffement | Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils. | ||
10.11 Tenue aux courts-circuits | Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées. | ||
10.12 Compatibilité électromagnétique | Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées. | ||
10.13 Fonctionnement mécanique | Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte. |
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
largeur du capteur | mm | 31 | |
diamètre du capteur | mm | 0 | |
hauteur du capteur | mm | 61 | |
longueur du capteur | mm | 33.5 | |
courant de fonctionnement nominal CA-15, 24 V | A | 0 | |
courant de fonctionnement nominal CA-15, 125 V | A | 0 | |
courant de fonctionnement nominal CA-15, 230 V | A | 0 | |
courant de fonctionnement nominal Ie CC-13, 24 V | A | 0 | |
courant de fonctionnement nominal Ie CC-13, 125 V | A | 0 | |
courant de fonctionnement nominal Ie CC-13, 230 V | A | 0 | |
fonction de commutation | élément de commutation à action lente | ||
sortie électronique | oui | ||
manœuvre positive d'ouverture | non | ||
nombre de contacts auxiliaires orientés sur la sécurité | 0 | ||
nombre de contacts en tant que contacts à ouverture | 0 | ||
nombre de contacts en tant que contacts à fermeture | 0 | ||
nombre de contacts en tant qu'inverseurs | 0 | ||
finition de l'interface | sans | ||
finition de l'interface pour communication orientée sur la sécurité | sans | ||
boîtier selon la norme | - | ||
type de construction du boîtier | Quader | ||
matériau du boîtier | plastique | ||
revêtement du boîtier | - | ||
finition de l'élément d'actionnement | poussoir | ||
orientation de l'élément d'actionnement | - | ||
finition du raccordement électrique | - | ||
avec affichage du statut | oui | ||
adapté aux fonctions de sécurité | non | ||
catégorie de protection contre les explosions pour le gaz | sans | ||
catégorie de protection contre les explosions pour la poussière | sans | ||
température ambiante en fonctionnement | °C | -25 - 70 | |
classe de protection (IP) | IP67 |
Homologations
| Product Standards | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking | ||
| UL File No. | E29184 | ||
| UL Category Control No. | NKCR | ||
| CSA File No. | 12528 | ||
| CSA Class No. | 3211-03 | ||
| North America Certification | UL listed, CSA certified | ||
| Degree of Protection | IEC: IP66, 67, UL/CSA Type 3R, 4X (indoor use only), 12, 13 |
Encombrements
| Couple de serrage vis du couvercle: 0.8 Nm ±0.2 Nm Uniquement pour LS (version matière isolante) Vis de fixation 2 x M4 30 MA = 1.5 Nm |
CAO données
Plus d'informations sur les produits (liens)
IL05208002Z (AWA1310-2160) Transmetteur analogique de signaux | |||
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| LSE-AU 274096 274096_EN.pdf | 121 Kbytes |
 |
