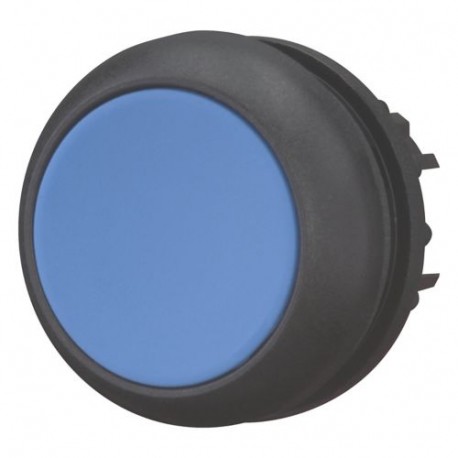

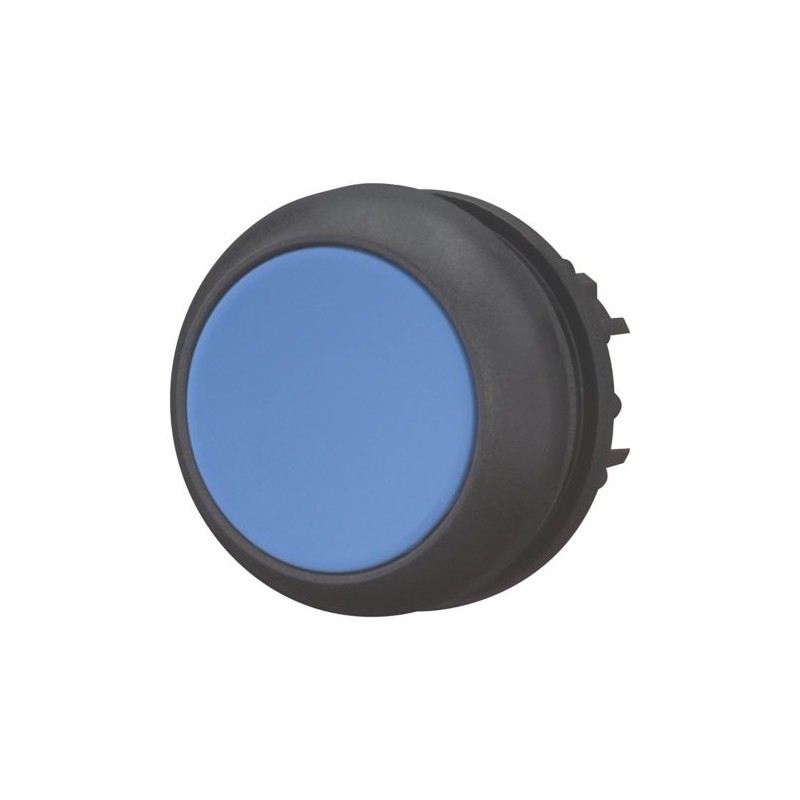

M22S-D-B 216601 M22S-D-BQ EATON ELECTRIC Bouton-poussoir, plat, bleu, à rappel Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22S-D-B 216601 M22S-D-BQ EATON ELECTRIC Bouton-poussoir, plat, bleu, à rappel

M22S-D-B

216601

M22S-D-BQ

EATON-MOELLER

10

Bouton-poussoir, plat, bleu, à rappel

Plus de détails


Appareillage industriel basse tension > Tête de bouton

Moyens de contrôle et de signalisation

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $56.18
Prix unitaire: $5.62

Quantité Prix
10+$5.62
40+$4.92
70+$4.56
100+$4.39
130+$4.31
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

En savoir plus

▲


Bouton-poussoir, plat, bleu, à rappel
Bouton-poussoir, Gamme: RMQ-Titan, Appareil individuel, Forme: Affleurants, à rappel, étiquette: bleue, Etiquette sans inscription, Degré de protection: IP66, IP67, IP69K, Collerette noire, Connexion à SmartWire-DT: oui, avec raccords SWD-RMQ, Dimensions frontales: 22 x 22, Conformité aux normes: IEC/EN 60947, VDE 0660

Gamme de livraison

Gamme
RMQ-Titan
Fonction de base
Boutons-poussoirs
Design RMQ
Classique
Diamètre de perçage [⌀]
22.5 mm
Appareil individuel/Appareil complet
Appareil individuel
Forme
Affleurants
à rappel
Etiquette
étiquette
bleue
sans inscription
Degré de protection
IP66, IP67, IP69
Collerette
Collerette noire
Connexion à SmartWire-DT
oui
avec raccords SWD-RMQ

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947
VDE 0660
Longévité mécanique [manœuvres]
> 5 x 106
Fréquence de commande [man./h]
≦ 3600
Effort de commande
≦ 5 N
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Degré de protection
IP66, IP67, IP69
Température ambianteAppareil nu
-25 - +70 °C
Température ambianteStockage
- 40 - + 80 °C
Position de montage
Quelconque
Tenue aux chocs
30
Durée de choc 11 ms
Semi-sinusoïdal
selon IEC 60068-2-27 g
Agréments pour l'équipement des navires
DNV
GL
LR

Installation à l'intérieur et à l'extérieur protégé

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Tête de bouton industrielle (EC000221)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appreillage de commande et de signalisation / Tête pour bouton-poussoir (ecl@ss13-27-37-12-10 [AKF028019])
couleur du bouton
bleu
nombre de postes de commande
1
type de lentille
rond
diamètre de trou
22.5 mm
largeur de l'ouverture
0 mm
hauteur de l'ouverture
0 mm
type de bouton
plat
adapté à l'éclairage
non
avec élément de protection
non
étiqueté
non
fonction de commutation encliquetable
non
à rappel
oui
avec bague frontale
oui
matériau de la bague frontale
plastique
couleur de bague frontale
noir
indice de protection (IP), face avant
IP67/IP69
degré de protection (NEMA), façade
4X

Homologations

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type 3R, 4X, 12, 13
