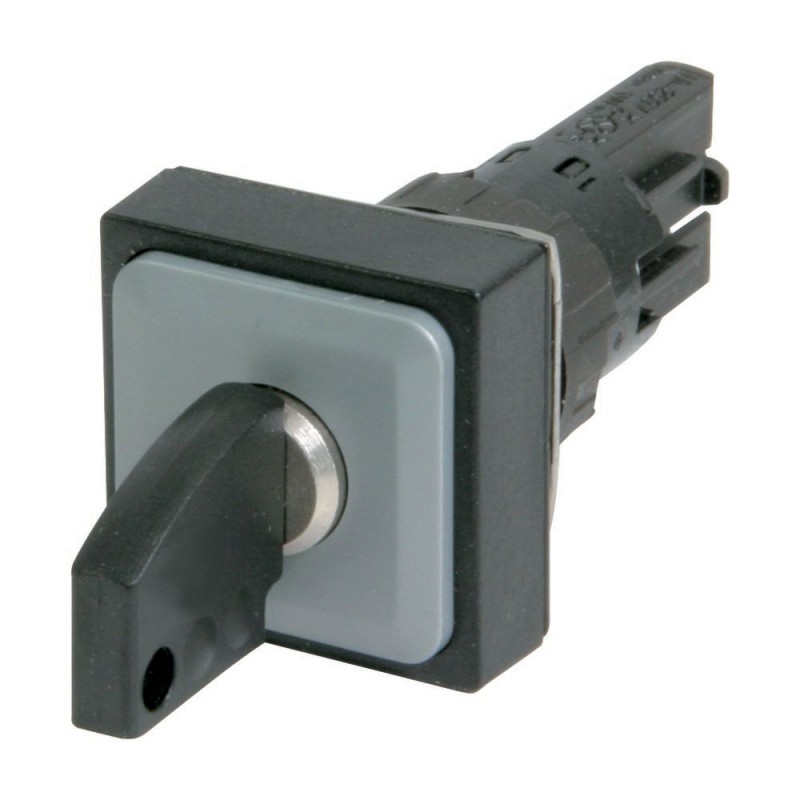

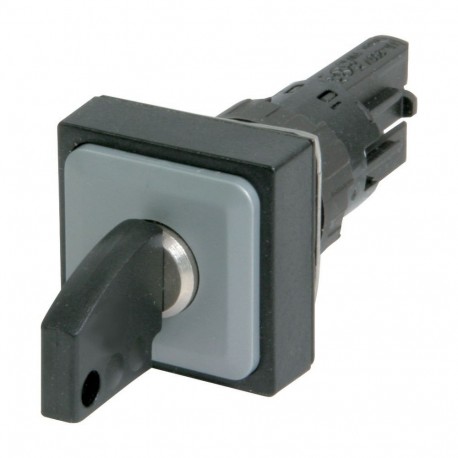

Q25S3 072377 EATON MOELLER Bouton à clé, 3 positions, noir, à rappel Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

Q25S3 072377 EATON MOELLER Bouton à clé, 3 positions, noir, à rappel

Q25S3

072377

EATON - MOELLER

Disponible

Expédition hui

Article à la demande, sans remboursement.

Bouton à clé, 3 positions, noir, à rappel

Plus de détails


Signalisation Balises Lumineuses

RMQ16 pilot devices and SL signal towers - EATON - MOELLER

lluminated selector switch actuators, key selectors - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$23.30
8+$20.92
16+$20.40
24+$20.15
32+$19.98
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Gamme
  RMQ16 (perçages 16 mm)
Fonction de base
  Boutons à clé
Appareil individuel/Appareil complet
  Appareil individuel
Forme
  Dispositif de commande par clé

  à rappel
Fonction :


  45° 45°

  3 positions
Retrait de la clé en position


  0
Degré de protection
  IP65
Collerette
  Sans collerette
Connexion à SmartWire-DT
  non
Dimensions frontales
  Dimensions frontales 25 x 25 mm
Information sur les éléments compris dans la fourniture
  avec 1 clé
Caractéristiques techniques
Généralités
Conformité aux normes
  IEC/EN 60947, VDE 0660
Longévité mécanique
manœuvresx 106> 3
Fréquence de commande
man./h  1800
Couple de commande
 Nm 0.4
Degré de protection IEC/EN 60529
  IP65
Résistance climatique
  Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambiante

Appareil nu
 °C-25 - +60
Appareil sous enveloppe
 °C- 25 - 40
Position de montage
  Quelconque
Tenue aux chocs
 g> 40
selon IEC 60068-2-27
Durée de choc 11 ms
Semi-sinusoïdal
Sections raccordables
 mm20.5 - 1.0
Bornes plates pour connexion rapide
  2.8 x 0.8 mm selon DIN 46244
Clip pour bornes plates
  2.8 x 0.8 mm selon DIN 46247 et IEC 60760
Circuits électriques
Tension assignée de tenue aux chocs
UimpV AC800
Tension assignée d'isolement
UiV250
Catégorie de surtension/Degré de pollution
  III/3
Tension assignée d'emploi
UeV AC24
Fiabilité des contacts

sous 24 V DC/5 mA
HFTaux d'erreurs< 10-7, < 1 erreur sur 10 7 manœuvres
sous 5 V DC/1 mA
HFTaux d'erreurs< 5 x 10-6, < 1 erreur sur 5 x 106 manœuvres
Utilisation d’embouts isolants ISH 2,8
  >24 V AC/DC conseillée
>50 V AC ou 120 V DC obligatoire, y compris sur les bornes libres
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA0
Puissance dissipée par pôle, en fonction du courant
PvidW0
Puissance dissipée du matériel, fonction du courant
PvidW0
Puissance dissipée statique, dépendante du courant
PvsW0
Pouvoir d'émission de puissance dissipée
PveW0
Température d’emploi min.
 °C-25
Température d’emploi max.
 °C60
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Sur demande
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Sans objet.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
nombre de positions de commutation
  3
finition de l'élément d'actionnement
  clé
adapté à l'éclairage
  non
couleur de l'élément d'actionnement
  noir
couleur de la calotte du voyant lumineux
  non applicable
type de lentille
  carré
diamètre de trou
 mm16
largeur de l'ouverture
 mm0
hauteur de l'ouverture
 mm0
fonction de commutation encliquetable
  non
à rappel
  oui
classe de protection (IP), face avant
  IP65
avec bague frontale
  oui
matériau de la bague frontale
  plastique
couleur de bague frontale
  noir
Homologations
Product Standards  IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.  E29184
UL Category Control No.  NKCR
CSA File No.  46552
CSA Class No.  3211-03
North America Certification  UL listed, CSA certified
Degree of Protection  UL/CSA Type 1
Encombrements
Auxiliaires de commande et de signalisation
Forme carrée
CAO données
Plus d'informations sur les produits (liens)
IL04716016Z (AWA1160-1429) Montage des éléments


Datasheet - PDF
