> >>NZM4-4-XKB 266831 ELECTRIC Borne pour feuillards, 4p, taille 4
Produit précédent Produit suivant

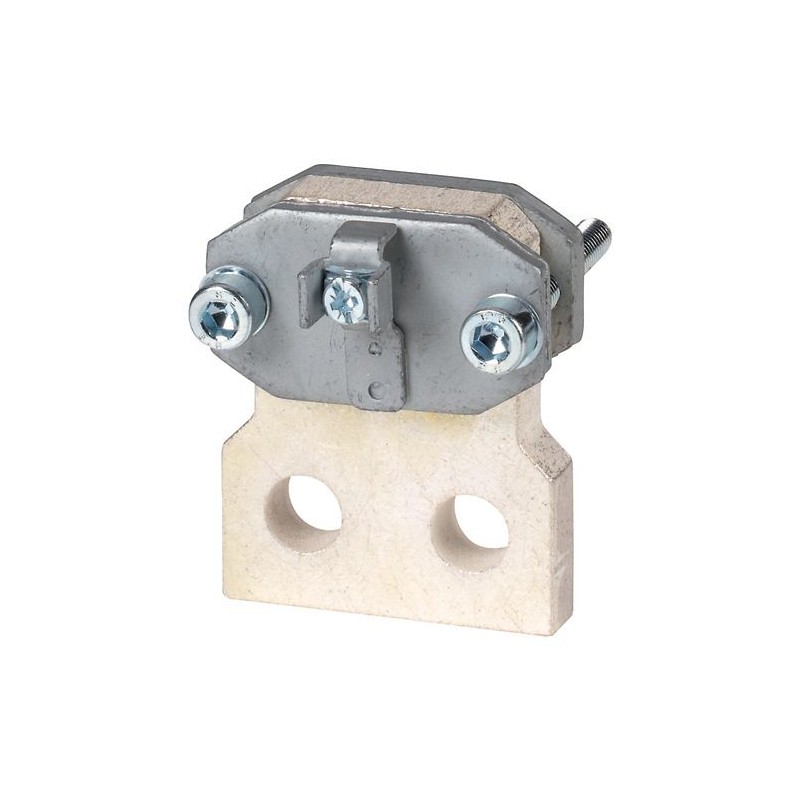

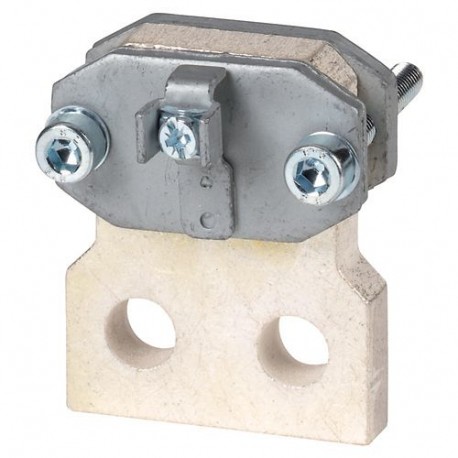

NZM4-4-XKB 266831 EATON ELECTRIC Borne pour feuillards, 4p, taille 4 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM4-4-XKB 266831 EATON ELECTRIC Borne pour feuillards, 4p, taille 4

NZM4-4-XKB

266831

EATON-MOELLER

Borne pour feuillards, 4p, taille 4

Plus de détails


Appareillage industriel basse tension > Kit de câblage pour disjoncteur

Accessoires NZM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $133.66
Prix unitaire: $133.66

Quantité Prix
1+$133.66
2+$125.58
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Borne pour feuillards, 4p, taille 4
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : permet un grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : La référence contient des éléments pour raccordement par le haut ou par le bas d'appareils 3 et 4 pôles. Pour appareils raccordés par borne à boulon. Isolation obligatoire par capot NZM4(-4)-XKSA ou séparateur de phases NZM4(-4)-XKP. En cas de montage d'appareil sur une platine de montage conductrice, utiliser impérativement un capot NZM4(-4)-XKSA. En standard, avec connexion pour ligne de commande pour câbles Cu 1 x 0.75-2.5mm² ou 2 x 0.75 - 1.5mm². Utilisation pour : NZM4-4, N4-4

Gamme de livraison

Gamme
Equipements complémentaires
norme / homologation
IEC
Nombre de pôles
tétrapolaire
Taille
NZM4
Equipements complémentaires
Technique de raccordement
Equipements complémentaires
Bornes
Bemessungsstrom [In]
≦ 1100 A
Utilisation avec
NZM4-4, N4-4
Sections raccordables
Feuillard Cu , nombre de lamelles x largeur x épaisseur des lamelles
min.6 x 16 x 0.8
max. (2 x) 10 x 32 x 1.0 mm2
Remarques

La référence contient des éléments destinés à un raccordement par le haut ou par le bas de disjoncteurs tri ou tétrapolaires.

Pour appareils raccordés par vis

Isolation obligatoire par capot de protection NZM4(-4)-XKSA ou séparateur de phases NZM4(-4)-XKP.

En cas de montage du disjoncteur sur une plaque conductrice, utilisation obligatoire du capot de protection NZM4(-4)‐XKSA (fourni).

En standard avec pièce de connexion pour lignes de commande pour 1 x 0,75 - 2,5 mm2ou 2x 0,75 - 1,5 mm2conducteur Cu.

Vérification de la conception selon IEC/EN 61439

Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Kit de câblage pour disjoncteur (EC002050)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Elément de câblage pour disjoncteur (ecl@ss13-27-37-04-24 [ACN957016])
adapté au nombre de pôles
4
modèle
autre

Datasheet - PDF

▲
Titre: Taille: Type:
NZM4-4-XKB 266831 FR_266831.pdf 109 Kbytes NZM4-4-XKB 266831 FR_266831.pdf
