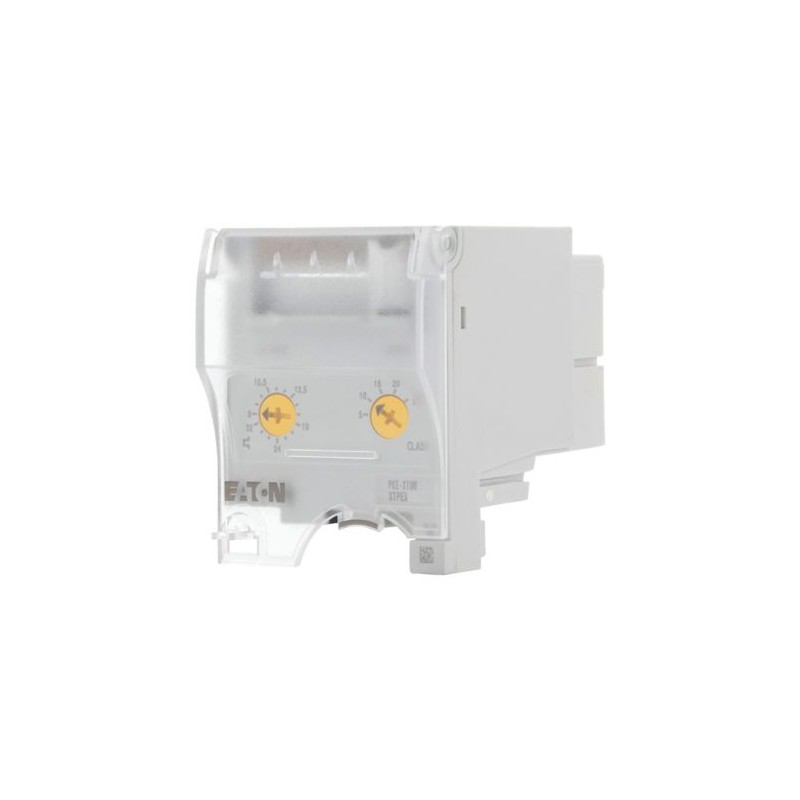

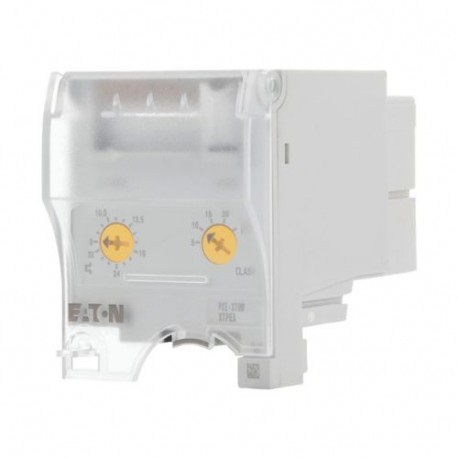

PKE-XTUW-32 138261 EATON MOELLER Bloc de déclenchement, 8-32A, standard Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PKE-XTUW-32 138261 EATON MOELLER Bloc de déclenchement, 8-32A, standard

PKE-XTUW-32

138261

EATON - MOELLER

Disponible

Expédition hui

Bloc de déclenchement, 8-32A, standard

Plus de détails


Disjoncteurs Protecteurs Moteurs

Motor Protective Circuit Breakers PKZ - EATON - MOELLER

Motor-protective circuit-breakers PKE - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$102.91
3+$98.19
5+$96.48
7+$95.48
10+$94.72
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Gamme
  Equipements complémentaires
Equipements complémentaires
  Blocs de déclenchement
Fonction de base
  Protection des moteurs
Protection des moteurs pour démarrage difficile
Plage de réglage

Déclencheur sur surcharge

Plage de réglage du déclencheur sur surcharge
IrA8 - 32
Déclencheur sur surcharge min.
IrA8
Déclencheur sur surcharge max.
IrA32
Fonctionnement
  avec déclencheur sur surchage
Courant assigné ininterrompu = courant assigné d'emploi
Iu = IeA32
Puissance assignée d'emploi

AC-3

220 V 230 V
PkW7.5
380 V 400 V
PkW15
440 V
PkW15
500 V
PkW18.5
660 V 690 V
PkW30
Utilisation pour
  Appareil de base PKE65
Connexion à SmartWire-DT
  non
Puissance moteur/Courant assigné moteur

Puissance moteur

Courant assigné moteur

AC-3

220 V

230 V

240 V

380 V

400 V

415 V

440 V

500 V

660 V

690 V

P

I

I

I

I

I

kW

A

A

A

A

A

2,2 8,7 - - - -
3 11,5 - - - -
4 14,8 8,5   - -
5,5 19,6 11,3 10,2 9 -
7,5 26,4 15,2 13,8 12,1 8,8
11 - 21,7 19,8 17,4 12,6
15 - 29,3 26,6 23,4 17
18,5 - - - 28,9 20,9
22 - - - - 23,8
30 - - - - 32
Caractéristiques techniques
Généralités
Conformité aux normes
  IEC/EN 60947, VDE 0660, UL 508, CSA C 22.2 No. 14
Résistance climatique
  Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambiante

Stockage
ϑ°C-40 - +80
ouvert
 °C-20 - +55
sous enveloppe
 °C-20 - +40
Sens d'alimentation en énergie
  quelconque
Degré de protection

Appareil
  IP20
Bornes de raccordement
  IP00
Capot de protection selon 50274
  Protection contre les contacts avec les doigts et le dos de la main
Résistance aux chocs (onde demi-sinusoïdale 10 ms) selon IEC 60068-2-27
 g25
Altitude d’installation
 mmax. 2000
Circuits principaux
Tension assignée de tenue aux chocs
UimpV AC6000
Catégorie de surtension/Degré de pollution
  III/3
Tension assignée d'emploi
UeV AC690
Courant assigné ininterrompu = courant assigné d'emploi
Iu = IeA32
Fréquence assignée
fHz40 - 60
Fréquence de manœuvres max.
 man./h
Fréquence de commutations max.
 man./h60
Puissance de coupure du moteur
 kAeff
AC-3 (jusqu'à 690 V)
 Amax. 32
Blocs de déclenchement
Compensation de température
  °C-5 - +40 (selon IEC/EN 60947, VDE 0660)
-25 - +55 (plage de fonctionnement)
Erreur résiduelle de compensation de température pour T > 40 °C
  ±55 (Arbeitsbereich)
Plage de réglage du déclencheur sur surcharge
  0,25 - 1 x Iu
Déclencheur sur court-circuit
  Unité de contrôle, à réglage fixe : 15,5 x Ir
Temporisation env. 60 ms
Tolérance de déclenchement sur court-circuit
  ± 20%
Sensibilité au manque de phase
  oui
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA32
Puissance dissipée par pôle, en fonction du courant
PvidW1.3
Puissance dissipée du matériel, fonction du courant
PvidW3.9
Puissance dissipée statique, dépendante du courant
PvsW0
Pouvoir d'émission de puissance dissipée
PveW0
Température d’emploi min.
 °C-25
Température d’emploi max.
 °C55
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
réglage de courant du déclencheur de surcharge
 A8 - 32
valeur initiale de la plage de réglage d'un déclencheur de court-circuit non retardé
 A96
valeur finale de la plage de réglage d'un déclencheur de court-circuit non retardé
 A384
courant permanent nominal Iu
 A32
nombre de pôles
  3
fonction déclencheur de court-circuit
  retardé
Homologations
Product Standards  UL 508; CSA-C22.2 No. 14-10; IEC60947-4-1; CE marking
UL File No.  E36332
UL Category Control No.  NLRV
CSA File No.  165628
CSA Class No.  3211-05
North America Certification  UL listed, CSA certified
Specially designed for North America  No
Courbes caractéristiques
