> >>XC-152-D8-11 167849 ELECTRIC Automate compact, 24V DC, ethernet, RS232, RS485, PROFIBUS-DP
Produit précédent Produit suivant

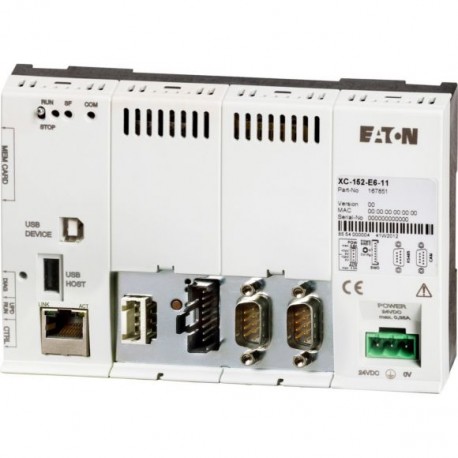

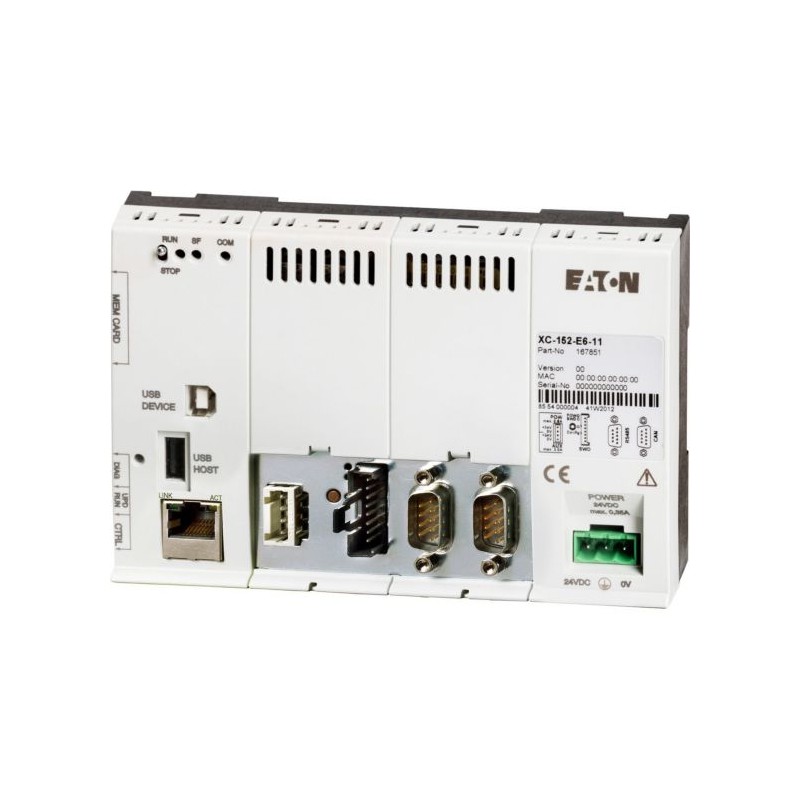

XC-152-D8-11 167849 EATON ELECTRIC Automate compact, 24V DC, ethernet, RS232, RS485, PROFIBUS-DP Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

XC-152-D8-11 167849 EATON ELECTRIC Automate compact, 24V DC, ethernet, RS232, RS485, PROFIBUS-DP

XC-152-D8-11

167849

EATON-MOELLER

Automate compact, 24V DC, ethernet, RS232, RS485, PROFIBUS-DP

XC-152-D8-11

Plus de détails


Commande industrielle API > Kit d'appareils

Automates programmables XC

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $1,131.66
Prix unitaire: $1,131.66

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Automate compact, 24V DC, ethernet, RS232, RS485, PROFIBUS-DP
La gamme d’automates compacts XC150 réunit en un seul appareil une architecture d’automate moderne et de nombreuses interfaces de communication. Sont ainsi disponibles, en dehors d'Ethernet, diverses combinaisons d'interfaces (Profibus-DP, CANopen, RS485, RS232, SmartWire-DT). En matière de solutions Lean Automation, les XC150 sont dotés d'une liaison SmartWire-DT et permettent la communication directe avec le niveau appareillage. Programmation conforme à IEC 61131 (CoDeSys). Tous les automates XC150 disposent d'un serveur Web intégré.

Gamme de livraison

Gamme
Automates programmables compacts XC
Fonction
Automate compact XC152
Fonction
interfaces bus de terrain supplémentaires
Serveur Web
Serveur OPC
Serveur décentralisé
Système d'exploitation
Windows CE 5.0 (licence incluse)
Licence automate WL
CoDeSys Runtime (licence incluse)
Serveur Web intégré
oui
Interfaces intégrées
1 x Ethernet 10/100 Mbps
1 x appareil USB 2.0
1 x hôte USB 2.0
1 x RS232
1 x RS485
1 x PROFIBUS/MPI
Emplacements
pour carte SD : 1
Mémoire
Application/Mémoires internes/Données rémanentes
64 MB/4 KB/32 KB

Caractéristiques techniques

Généralités
Conformité aux normes
EN 61131, UL 508
HomologationsHomologations
CE, cULus
EAC
HomologationsAgréments pour l'équipement des navires
DNV GL
Température ambiante
0 - +55 °C
Stockage [ϑ]
-20 - +60 °C
Degré de protection
IP20
Pile (durée de vie)
non remplaçable, BR2330 soudée
Poids
0.46 kg
Alimentation
Alimentation
24 V DC
Plage admissible [Ue]
20.4 - 28.8 V DC
Puissance dissipée maximale [Pv]
8.5 W
Remarque sur la puissance dissipée
Puissance dissipée pour consommation de courant 24 V
Appareil de base 6 W + participant USB 2,5 W
UC
Processeur
RISC CPU, 32 Bit, 400 MHz
Mémoire
Code/données programme
64MB
Temps de cycle moyen pour 1 k instructions (bit, octet)
en moyenne 0.04 ms
Interfaces
Base interfacesEthernetProfil
FTP
SMTP
HTTP
TCP
UDP
IP
Base interfacesEthernetVitesse de transmission
100base TX
10base T Mbit/s
Base interfacesEthernetSéparation galvanique
500 Veff
Base interfacesEthernetInterface de programmation
Oui
Base interfacesEthernetRaccordements
RJ45
Base interfacesUSBUSB maître
USB 2.0
Base interfacesUSBSéparation galvanique
aucune
Base interfacesUSBAppareil USB
USB 2.0
Base interfacesUSBSéparation galvanique
aucune
Autres interfacesPROFIBUS
✓
Autres interfacesPROFIBUSProfil
DP V1
MPI (Maître)
Autres interfacesPROFIBUSVitesse de transmission
Max. 1500 Kbits/s
Autres interfacesPROFIBUSSéparation galvanique
aucune
Autres interfacesPROFIBUSParticipant
126 Nombre
Autres interfacesPROFIBUSRaccordements
9 pôl. Sub-D (prise)
Autres interfacesCAN
–
Autres interfacesSmartWire-DT
–
Autres interfacesRS485
✓
Autres interfacesRS485Vitesse de transmission
Max. 57.6 Kbits/s
Autres interfacesRS485Séparation galvanique
aucune
Autres interfacesRS485Raccordements
9 pôl. Sub-D (connecteur mâle)
Autres interfacesRS232
✓
Autres interfacesRS232Vitesse de transmission
Max. 57.6 Kbits/s
Autres interfacesRS232Séparation galvanique
aucune
Autres interfacesRS232Raccordements
9 pôl. Sub-D (connecteur mâle)
RTC (Real Time Clock)
oui

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Puissance dissipée statique, dépendante du courant [Pvs]
6 W
Température d’emploi min.
0 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 8.0

Commande industrielle API (EG000024) / Kit d'appareils (EC002581)
Electricité, Electronique, Automatisation et Commande / Commande / Automate programmable industriel (API) / Systèmes complets API ([email protected] [BAA707013])
contient des unités fonctionnelles
oui
contient un appareil de base
oui
contient un châssis de modules
non
contient une alimentation
oui
contient un module d'entrée analogique
non
contient un module de sortie analogique
non
contient un module d'entrée numérique
non
contient un module de sortie numérique
non
contient un module fonctionnel
oui
contient un module technologique
oui
contient un module de communication
oui
contient une unité de mémoire
oui
contient un module de simulation
non
contient un câble de connexion
non
contient une unité de commande
non
contient un écran
non
contient un logiciel de programmation
non
contient un logiciel d'ingénierie
oui
contient un logiciel de visualisation
oui
contient des bibliothèques
oui
contient de la documentation
oui
contient d'autres composants
oui
logiciel préinstallé
non

Datasheet - PDF

▲
Titre: Taille: Type:
XC-152-D8-11 XC-152-D8-11 167849 FR_167849.pdf 295 Kbytes XC-152-D8-11 XC-152-D8-11 167849 FR_167849.pdf
