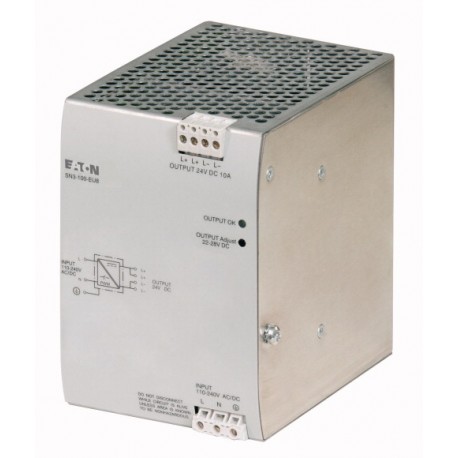

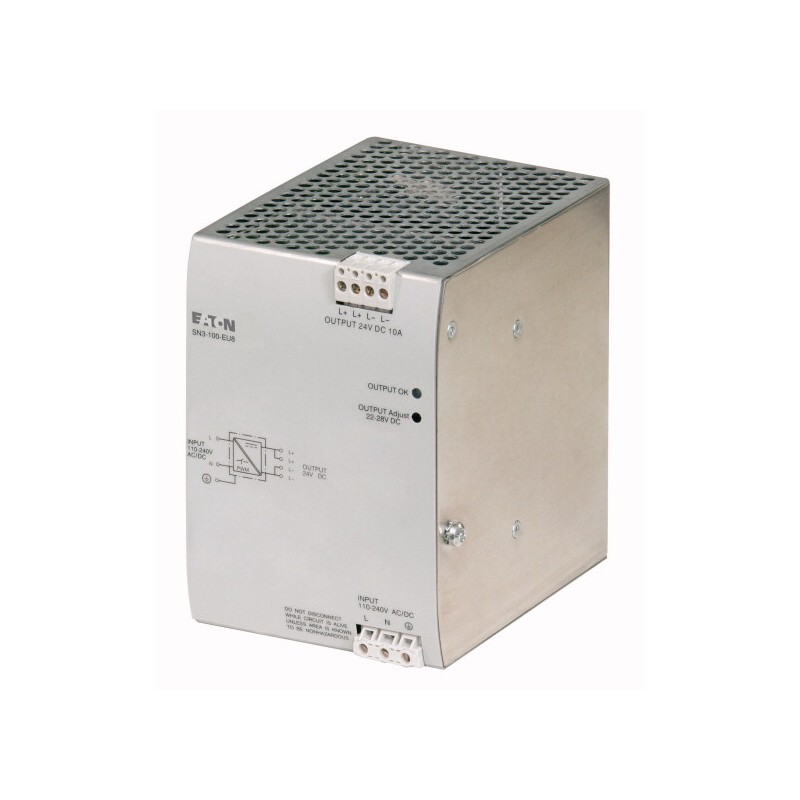

SN3-100-EU8 100644 EATON MOELLER Moni stabilisé source d'alimentation

SN3-100-EU8

100644

EATON - MOELLER

Disponible

Expédition hui

Moni stabilisé source d'alimentation

Plus de détails


Power supplies - EATON - MOELLER

Power supplies - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

Jusqu'à 35% d'escompte pour les clients enregistrés * Cet article est obsolète. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.
Demande de devis EXPRESS. bientôt, vous recevrez votre réponse

SN3-100-EU8 100644 EATON MOELLER Moni stabilisé source d'alimentation

Entrez vos coordonnées et soumettez votre demande, nous vous enverrons un e-mail avec un devis pour ces produits. Il vous suffit de compléter l'achat et attendre votre commande.






* Champs requis

ou

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Gamme
  Alimentations à découpage SN3
Description
  Alimentation à découpage primaire, réserve de puissance allant jusqu'à 50 %
Possibilité de monter jusqu'à 5 appareils en parallèle pour une augmentation de puissance ou à des fins de redondance
Phases
  monophasé
Plage de la tension d'entrée
  85 - 264 V AC
100 - 350 V DC
Remarques
  Lorsque U 264 V DC, utiliser en complément un fusible adapté.
Tension assignée de sortie
  24 V DC (–-1/5 %)
Courant assigné de sortie
 A10
Plage de réglage de la tension de sortie
  22 - 28 V DC
Puissance nominale de sortie
 W240
Utilisation pour
  easy…
MFD…
EC4P…
XC-CPU…
XIOC…
PS4…
Caractéristiques techniques
Généralités
Conformité aux normes
  EN 61204, 2006/95/EC, 2004/108/EC, EN 50178, EN 60950, UL 60950, UL 508, SELV (EN 60950)
Degré de protection

Boîtiers
  IP20
bornes
  IP20
Classe de protection
  Selon EN 611140, classe 1
Facilité de montage et gain de place
  Rail DIN (IEC/EN 60715), fixation par encliquetage
Position de montage
  horizontale
Puissance dissipée
 WMoy. 29
Rendement
 %88
Encombrements
Largeur
 mm90
Hauteur
 mm130
Profondeur
 mm130
Poids
 kg1.07
Distance minimale par rapport aux appareils voisins
 mmMontage horizontal : 10 ; montage vertical : 80
Sections raccordables

  Ne manipuler les bornes de raccordement enfichables qu'à l'état hors tension.
Circuit d'entrée

Conducteur souple avec embout
 mm20.2 … 2.5 (22 … 14 AWG)
Cond. souples sans embout
 mm20.2 … 2.5 (22 … 14 AWG)
Massif
 mm20.2 … 2.5 (22 … 14 AWG)
Circuit de sortie

Conducteur souple avec embout
 mm20.12 … 2.5 (26 … 14 AWG)
Souple sans embout
 mm20.12…2.5 (26…14 AWG)
Massif
 mm20.12 … 2.5 (26 … 14 AWG)
Caractéristiques environnementales
Température ambiante (fonctionnement)
 °C-25 - +70
Température ambiante (pleine charge)
 °C0 - +60 (sans déclassement)
Température ambiante de stockage
 °C- 40 - + 85
Résistance climatique
  Selon IEC 60068-2-3, 93 % à +40 °C, sans condensation
Catégorie de surtension/Degré de pollution
  Selon EN 50178; 2
Classe climatique (IEC)
  Selon EN 60721; 3K3
Tenue aux vibrations (IEC/EN 60068-2-6)
  1 … 57 Hz, amplitude ±0.075 mm ; 57 … 100 Hz, 5 g
Tenue aux chocs (IEC 60068-2-27)
  30 g dans toutes les directions
Tension d'isolement
Entrées/sorties
  3 kV AC (essai de type), 1.2 kV AC (essai individuel)
Entrée
  1.5 kV AC (essai de type), 1.2 kV AC (essai individuel)
Sortie
  350 V AC (essai individuel)
Compatibilité électromagnétique (CEM)
Immunité
  EN 61000-6-2
Décharges électrostatiques
 kVSelon EN 61000-4-2, niveau 4-8KV/15KV
Champs rayonnés aux fréquences radioélectriques
  Selon EN 61000-4-3, niveau 3-10 V/m
Transitoires rapides en salves
  Selon EN 61000-4-4, niveau 4-4 KV
Ondes de choc
  Selon EN 61000-4-5, niveau 4-2KV symétrique, niveau 3-3KV asymétrique
HF liées aux câbles
  Selon EN 61000-4-6, niveau 3-10 V
Emission
  EN 61000-6-3
Champs électromagnétiques
 V/mSelon EN 55022 classe B
HF liées aux câbles
  Selon EN 55022 classe B
Circuit d'entrée
Fréquence réseau

Valeur nominale
 Hz50/60
Plage
 Hz47 - 63
Courant absorbé

Sous 110 … 240 V AC
 Aenv. 3.5…1.6
Consommation
 Wen moyenne : 269
Limitation du courant d'entrée/i2t (démarrage à froid)
   33 A/env. 0.2 A2s
Tolérance aux microcoupures
 msMoy. 40
Temps d'accélération après application de la tension réseau
 msMoy. 5
Protection contre les surtensions transitoires
  Varistances
Fusible d'entrée interne (protection de l'appareil, non accessible)
  6.3 AT
Courant de fuite par rapport au PE
 mA< 3.5 mA
Circuit de sortie
L+, L+, L-, L-
  Résistance aux courts-circuits, à la marche à vide et aux surcharges
Puissance nominale de sortie
 W240
Courant nominal de sortie Tu 60 °C
 A10
Courant de sortie de crête (réserve de puissance) Tu 40 °C
 AMoy. 12.25
Déclassement 60 °C Tu 70 °C
  2.5 % par degré Kelvin d'élévation de température
Ecart de régulation

Modification de charge 10 à 90 %, statique
 Moy.±0.05 %
Modification de charge 10 à 90 %, dynamique
 Moy.±3 %
Temps de régulation
 msMoy. 1
Modification de la tension d'entrée ±10 %
  Moy. ±0.05 %
Temps de montée 10 … 90 %
 msMoy. 4
Ondulation résiduelle et pointes de commutation
  20 MHz moy. < 50 mVss
Possibilité de montage en parallèle
  Oui, possibilité de monter jusqu'à 5 appareils en parallèle à des fins de redondance ou pour une augmentation de puissance, asymétrie de courant
Possibilité de montage en série
  oui, pour une augmentation de tension (2 max.)
Résistance aux réinjections
  Oui, limité à env. 35 V AC
Compensation de puissance réactive (PFG)
  oui
Visualisation d'état
  OUTPUT OK (entrée OK) : LED verte
Comportement en cas de surcharge
  → AWA2727-2318 (www.moeller.net/support)
Comportement en cas de court-circuit
  Poursuite du fonctionnement avec limitation de courant
Limitation de courant en cas de court-circuit
 Aenv. 19
Protection contre les courts-circuits
  Protection permanente contre les courts-circuits
Protection contre les surcharges
  Protection thermique
Démarrage de charges capacitives
  Illimité
Remarques


Lorsque U 264 V DC, utiliser en complément un fusible externe adapté.

Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA0
Puissance dissipée par pôle, en fonction du courant
PvidW0
Puissance dissipée du matériel, fonction du courant
PvidW0
Puissance dissipée statique, dépendante du courant
PvsW29
Pouvoir d'émission de puissance dissipée
PveW0
Température d’emploi min.
 °C-25
Température d’emploi max.
 °C70
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
tension d'entrée CA 50 Hz
 V85 - 264
tension d'entrée CA 60 Hz
 V85 - 264
tension d'entrée CC
 V100 - 350
type de tension d'entrée
  CA/CC
courant d'entrée max. à CA 50 Hz
 A3.5
courant d'entrée max. à CA 60 Hz
 A3.5
courant d'entrée max. CC
 A2.69
type de tension de sortie
  CC
tension de sortie CA 50 Hz
 V0 - 0
tension de sortie CA 60 Hz
 V0 - 0
tension de sortie CC
 V0 - 0
courant de sortie max. à CA 50 Hz
 A0
courant de sortie max. à CA 60 Hz
 A0
courant de sortie max. CC
 A10
capacité de redondance
  oui
adapté aux fonctions de sécurité
  oui
largeur
 mm130
hauteur
 mm130
profondeur
 mm90
