> >>NZM4-XAS14-1600 283292 ELECTRIC Adaptateurs, 1600A, NZM4/NZM14
Produit précédent Produit suivant

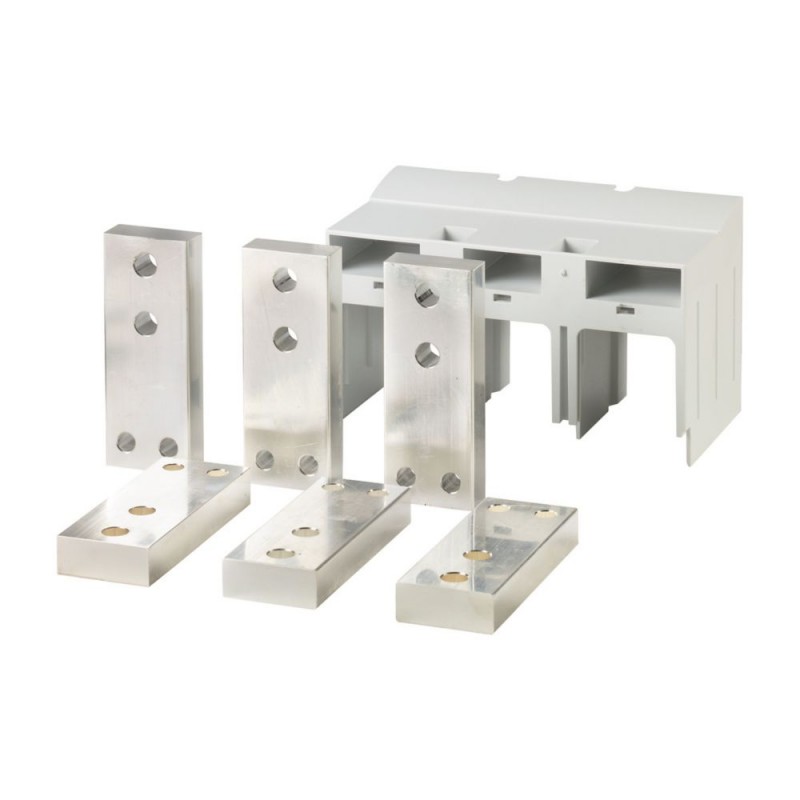

NZM4-XAS14-1600 283292 EATON ELECTRIC Adaptateurs, 1600A, NZM4/NZM14 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM4-XAS14-1600 283292 EATON ELECTRIC Adaptateurs, 1600A, NZM4/NZM14

NZM4-XAS14-1600

283292

EATON-MOELLER

Adaptateurs, 1600A, NZM4/NZM14

NZM4-XAS14-1600

Plus de détails


Appareillage industriel basse tension > Élargisseur de connexion de phases

Accessoires NZM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $546.19
Prix unitaire: $546.19

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Adaptateurs, 1600A, NZM4/NZM14
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : kit d'adaptation pour transformation de NZM14 en NZM4. Raccordement semblable à celui du NZM14. La référence contient des éléments pour les deux côtés du disjoncteur. 3 rallonges pour raccordement côté soufflage. 3 rallonges pour raccordement côté ZM. 1 capot long pour le côté soufflage Gabarit de perçage papier dans notice d'installation de maintenance. Non compatible avec plage de raccordement (NZM4-XKM..), borne pour feuillards (NZM4-XKB), épanouisseur (NZM4-XKV..), borne à tunnel (NZM4-XKA), raccordement arrière (NZM4-XKR) et dispositif de débrochage (NZM4-XAV..). Utilisation pour : NZM4, N4

Gamme de livraison

Gamme
Equipements complémentaires
norme / homologation
IEC
Nombre de pôles
tripolaire
Taille
NZM4
Equipements complémentaires
Technique de raccordement
Equipements complémentaires
Adaptateurs de raccordement
Nombre de conducteurs
tripolaire
Bemessungsstrom [In]
≦ 1600 A
Utilisation avec
NZM4, N4
Remarques

Permet de transformer un NZM14 en NZM4. Raccordement semblable à celui du NZM14. La référence contient des éléments pour les deux côtés du disjoncteur.

La livraison comprend :

3 rallonges pour raccordement côté soufflage

3 rallonges pour raccordement côté ZM.

1 capot (partie supérieure) côté soufflage

2 équerres de montage

2 plaques d'isolement

Gabarit de perçage papier dans le manuel d'utilisation AWA.

Non combinable avec plage de raccordement (NZM4‐XKM…), borne pour feuillard (NZM4‐XKB), épanouisseur (NZM4‐XKV…), borne à tunnel (NZM4‐XKA), raccordement arrière (NZM4‐XKR), dispositif débrochable (NZM4‐XAV…).

Vérification de la conception selon IEC/EN 61439

Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Élargisseur de connexion de phases (EC002019)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Composant pour technologie de coupure basse tension / Epanouisseur de phase (ecl@ss13-27-37-13-05 [ACN990017])
adapté au nombre de pôles
3

Datasheet - PDF

▲
Titre: Taille: Type:
NZM4-XAS14-1600 283292 FR_283292.pdf 107 Kbytes NZM4-XAS14-1600 283292 FR_283292.pdf
