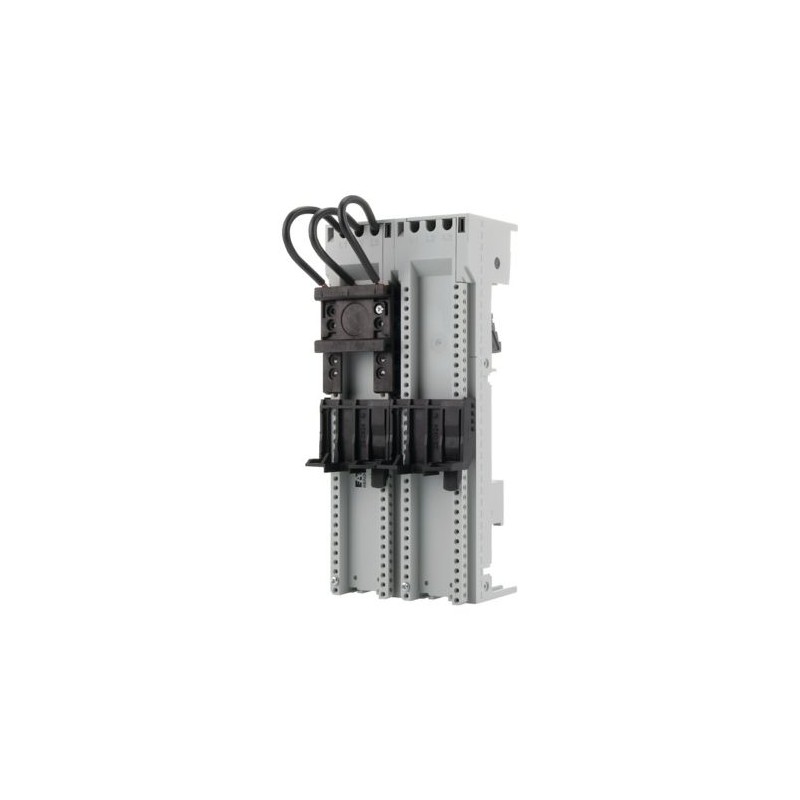

BBA0R-25 101453 EATON MOELLER Adaptateur pour jeux de barres, 90mm, 25A, 1TS Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

BBA0R-25 101453 EATON MOELLER Adaptateur pour jeux de barres, 90mm, 25A, 1TS

BBA0R-25

101453

EATON - MOELLER

Disponible

Expédition hui

Adaptateur pour jeux de barres, 90mm, 25A, 1TS

Plus de détails


Disjoncteurs Protecteurs Moteurs

Motor Protective Circuit Breakers PKZ - EATON - MOELLER

Motor-protective circuit-breakers PKZ (Accessories) - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$38.75
3+$36.88
6+$35.98
9+$35.53
12+$35.30
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Gamme
  Système en 60 mm
Gamme
  Equipements complémentaires
Equipements complémentaires
  Adaptateurs pour jeux de barres

  Pour le montage en saillie d'appareils sur des barres plates en cuivre avec entraxe de 60 mm, épaisseur de rail 5 et 10 mm.
Courant assigné d'emploi jusqu'à 25 A
Pour démarreurs-inverseurs
Utilisation pour
  Adaptateurs pour jeux de barres PKZ0, PKE
Tension assignée d'emploi
UeV690
Courant assigné d’emploi
IeA25
Section des conducteurs
  AWG 12
(4 mm²)
Largeur de l'adaptateur
 mm90
Longueur de l'adaptateur
 mm200
Profilé-support
 Nombre1
Utilisation avec
  PKZM0, PKE + 2 x DILM7-01
PKZM0, PKE + 2 x DILM9-01
PKZM0, PKE + 2 x DILM12-01
MSC-R-0,25-M7… - MSC-R-12-M12…
Largeur de l'adaptateur
 mm90
Utilisation avec
  PKZM0, PKE + 2 x DILM7-01
PKZM0, PKE + 2 x DILM9-01
PKZM0, PKE + 2 x DILM12-01
MSC-R-0,25-M7… - MSC-R-12-M12…
Remarques

En cas de combinaison avec des éléments constitutifs PKZM0, PKE et DILM, utiliser le kit démarreur-inverseur PKZM0‐XRM12.

Combinaison avec MSC‐R..., prête à monter et contrôlée

Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA25
Puissance dissipée par pôle, en fonction du courant
PvidW0
Puissance dissipée du matériel, fonction du courant
PvidW1.9
Puissance dissipée statique, dépendante du courant
PvsW0
Pouvoir d'émission de puissance dissipée
PveW0
Température d’emploi min.
 °C-25
Température d’emploi max.
 °C55
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
garnissage de barres profilées
  1 barre profilée
finition raccordement électrique
  conducteur rond /bande de cuivre
courant assigné In
 A25
épaisseur min. de barre conductrice
 mm5
épaisseur max. de barre conductrice
 mm10
largeur de l'adaptateur
 mm90
largeur de rails
 mm35
distance de rail
 mm60
Homologations
Product Standards  UL 508A; CSA-C22.2 No. 14; IEC60439-1; CE marking
UL File No.  E300273
UL Category Control No.  NMTR
CSA File No.  232140
CSA Class No.  3211-37
North America Certification  UL recognized, CSA certified
Specially designed for North America  No
Max. Voltage Rating  600 V AC
