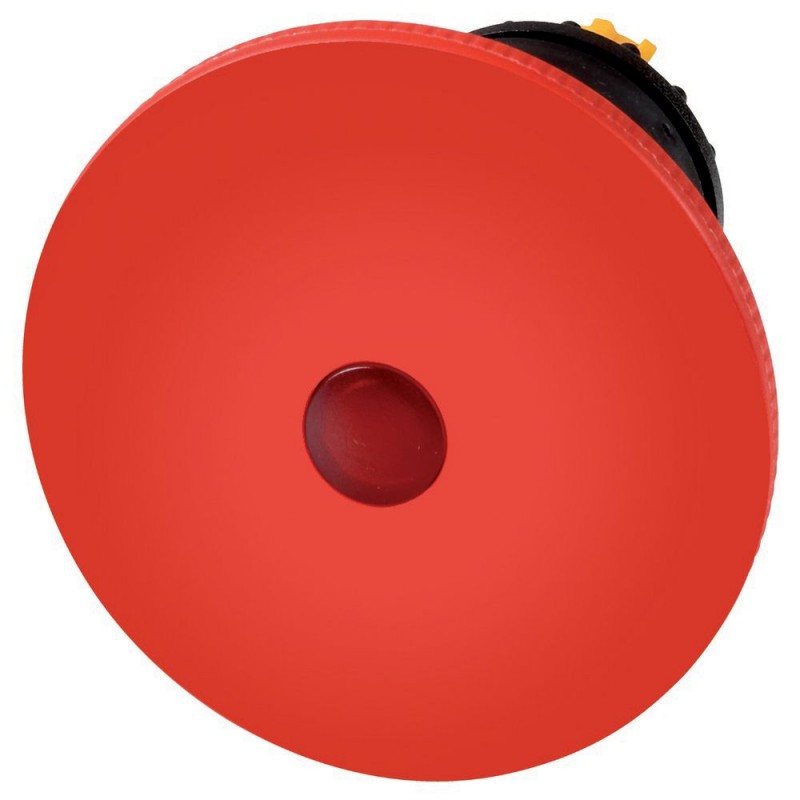

M22-PVL60P 152861 M22-PVL60PQ EATON ELECTRIC Bouton d'arrêt d'urgence/d'arrêt, D 60mm, lumineux, dé verrouil..
M22-PVL60P
152861
M22-PVL60PQ
EATON-MOELLER
Bouton d'arrêt d'urgence/d'arrêt, D=60mm, lumineux, dé verrouillé en traction
Appareillage industriel basse tension > Composant avant de bouton coup de poing
Moyens de contrôle et de signalisation
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Bouton d'arrêt d'urgence/d'arrêt, D=60mm, lumineux, dé verrouillé en traction
Bouton d'arrêt d'urgence/ARRET, Gamme: RMQ-Titan, Appareil individuel, Forme: Type « coup de poing » large, Diamètre: 60 mm, Eclairage: éclairable via un élément LED, Déverrouillage par traction, Description: Infraudable selon ISO 13850/EN 418, Couleur Poussoir: rouge, Couleur Socle de bouton: allumée en jaune, Degré de protection: IP66, IP69K, Connexion à SmartWire-DT: non, Remarques: Équipement max. : 4 x M22-(C)K01, …10 ou 2 x M22-(C)K02, …20, …11, Conformité aux normes: IEC/EN 60947, VDE 0660
Gamme de livraison
Gamme
RMQ-Titan
Fonction de base
Boutons d'arrêt d'urgence
Diamètre de perçage [⌀]
22.5 mm
Appareil individuel/Appareil complet
Appareil individuel
Forme
Type « coup de poing » large
Diamètre [⌀]
60 mm
Eclairage
éclairable via un élément LED
Déverrouillage par traction
Description
Infraudable selon ISO 13850/EN 418
Couleur
Poussoir
rouge
Socle de bouton
allumée en jaune
Degré de protection
IP66, IP69
Connexion à SmartWire-DT
non
Remarques
Max. Configuration : 4 x M22-(C)K01, …10 ou 2 x M22-(C)K02, …20, …11 et 1 x M22-(F)LED...
Lors de l'utilisation du M22-PVL… avec 1 x M22-K01SMC10 (canal unique), l'article M22-XSMC (référence : 173030) est requis. Commandez cet article séparément.
Lors de l'utilisation du M22-PVL… avec 1 x M22-K01SMC10 (canal unique), l'article M22-XSMC (référence : 173030) est requis. Commandez cet article séparément.
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 60947
VDE 0660
VDE 0660
Longévité mécanique [manœuvres]
> 0.1 x 106
Fréquence de commande [man./h]
≦ 600
Effort de commande
≦ 50 N
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Chaleur humide cyclique, selon IEC 60068-2-30
Degré de protection
IP66, IP69
Température ambianteAppareil nu
-25 - +70 °C
Position de montage
Quelconque
Tenue aux chocs
50
Durée de choc 11 ms
Semi-sinusoïdal
selon IEC 60068-2-27 g
Durée de choc 11 ms
Semi-sinusoïdal
selon IEC 60068-2-27 g
Agréments pour l'équipement des navires
DNV
GL
LR
GL
LR
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commutateurs basse tension (EG000017) / Composant avant de bouton coup de poing (EC001038)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appreillage de commande et de signalisation / Tête pour bouton coup-de-poing d'arrêt d'urgence ([email protected] [AKF030014])
couleur du bouton
rouge
type de lentille
rond
diamètre du bouchon
60 mm
diamètre de trou
22.5 mm
largeur de l'ouverture
0 mm
hauteur de l'ouverture
0 mm
indice de protection (IP)
autre
Degré de protection (NEMA)
4X
type de bouton
haut
adapté à l'éclairage
oui
fonction de commutation encliquetable
oui
à rappel
non
avec bague frontale
non
matériau de la bague frontale
plastique
couleur de bague frontale
noir
adapté à un arrêt d'urgence
oui
type de déverrouillage
déverrouillage par traction
Encombrements
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 23 Mbytes |
|
| M22-PVL60P M22-PVL60PQ 152861 FR_152861.pdf | 447 Kbytes |
|
