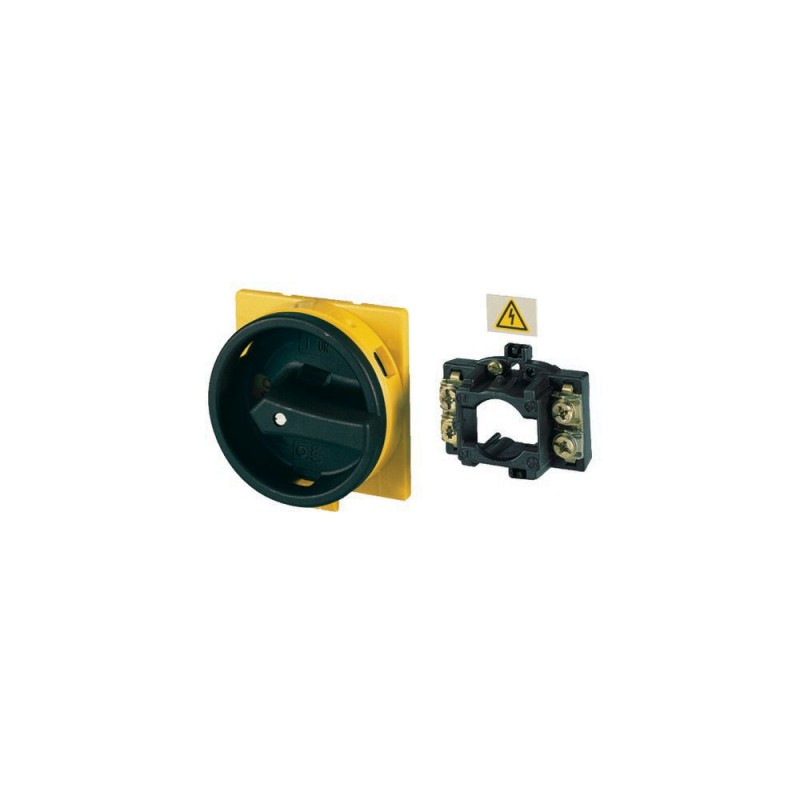

V/EA/SVB-SW-T5 045064 EATON ELECTRIC Kit d'adaption pour la transformation sur l'interrupteur général, poign..
V/EA/SVB-SW-T5
045064
EATON-MOELLER
Kit d'adaption pour la transformation sur l'interrupteur général, poignée noire, pour T5-/E-/Z
Appareillage industriel basse tension > Accessoires pour connectique basse tension
Sectionneurs et commutateurs à cames
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Kit de Conversion de l'interrupteur principal, poignée noire, pour T5-/E-/Z
Accessoires pour interrupteurs à cames T/interrupteurs-sectionneurs P selon IEC/EN60947-3, conception générale: matériel d'isolation-boîtier de montage en surface , montage encastré, centre de montage, montage arrière IVS service de la carte de distribution de montage. Le pouvoir, robuste, compact T interrupteurs à cames sont utilisés dans l'industrie, le travail manuel, et le renforcement de la gestion des services. Une grande variété de circuits sont disponibles pour la sélection. Spécial client des circuits spécifiques sont mis en œuvre sous forme de suppléments. Les possibilités sont presque illimitées ici. Complète d'accessoires complète, le commutateur de gamme et compléter les possibilités d'application.
Programme de livraison
La fonction de base
Des trousses d'assemblage
La fonction
interrupteur principal de l'assemblée des kits
seulement pour interrupteur principal
Avec fonction de cadenassage
Avec fonction de cadenassage
Pour une utilisation avec
T5(B)-.../E, .../Z
Pour une utilisation avec
T5 et T5B jusqu'à max. 8 unités de contact
Noir
Type
Avec noir tournant la poignée et noir bague de verrouillage
Commutation d'urgence off/arrêt d'urgence
sans commutation d'urgence off/fonction d'arrêt d'urgence
Angle de commutation
90 °
La fonction
Notes
Pour la conversion d'encastrement de l'interrupteur T.../E dans un encastrement de l'interrupteur principal à T.../EA/SVB...
Pour la conversion de montage arrière de l'interrupteur T.../Z (avec FS908 plaque avant) en interloqué de montage arrière de l'interrupteur principal à T.../V/SVB
Pour la conversion de montage arrière de l'interrupteur T.../Z (avec FS908 plaque avant) en interloqué de montage arrière de l'interrupteur principal à T.../V/SVB
La vérification de la conception selon les normes EN/IEC 61439
Données techniques pour la vérification de la conception
Courant assigné nominal pour la dissipation de la chaleur [In]
0 Un
La dissipation de la chaleur par pôle, actuel-dépendante [Pvid]
0 W
L'équipement de dissipation de la chaleur, le courant dépendant [Pvid]
0 W
Statique de la dissipation de la chaleur, non-actuel-dépendante [Pvs]
0 W
La dissipation de la chaleur de la capacité [Pdiss]
0 W
Température ambiante de fonctionnement min.
-25 °C
Température ambiante de fonctionnement max.
+50 °C
EN/IEC 61439 de vérification de la conception
10.2 Résistance des matériaux et de pièces10.2.2 la résistance à la Corrosion
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.1 la Vérification de la stabilité thermique de l'enclos
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.2 Vérification de la résistance des matériaux isolants à la chaleur normale
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.3 Vérification de la résistance des matériaux isolants à la chaleur anormale et au feu en raison des effets électriques internes
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.4 la Résistance aux ultra-violets (UV)
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.5 de Levage
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.6 impact Mécanique
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.7 Inscriptions
Réponde à la norme.
10.3 Degré de protection des ASSEMBLÉES
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.4 les Dégagements d'air et de fuite
Réponde à la norme.
10.5 Protection contre les chocs électriques
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.6 l'Incorporation de dispositifs de commutation et de composants
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.7 Interne des circuits électriques et des connexions
Le panneau est de la responsabilité du constructeur.
10.8 connexion pour les conducteurs
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.2 de fréquence de Puissance électrique de la force
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.3 de tenue aux impulsions de tension
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.4 Tests de boîtiers en matériau isolant
Le panneau est de la responsabilité du constructeur.
10.10 élévation de la Température
Le panel builder est responsable de l'augmentation de la température de calcul. Eaton fournira la chaleur dissipation de données pour les appareils.
10.11 Court-circuit
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.12 compatibilité Électromagnétique
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.13 la fonction Mécanique
L'appareil répond aux exigences, à condition que les informations contenues dans la notice d'instructions (IL) est observée.
Données techniques ETIM 7.0
Basse tension de composants industriels (EG000017) / Accessoires de basse tension, la technologie de commutateur (EC002498)
Génie électrique, automatisation, processus d'ingénierie de contrôle de Basse tension de la technologie de commutateur / Composante de basse tension, la technologie de commutation / de la Composante de basse tension, la technologie de commutateur (accessoires) ([email protected] [AKN570013])
Type d'accessoire
Set de montage
Approbations
Amérique Du Nord Certification
Certification UL/CSA pas nécessaire
Dimensions
≦ 3 cadenas
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 928 Kbytes |
|
| V/EA/SVB-SW-T5 045064 045064_FR.pdf | 232 Kbytes |
|
