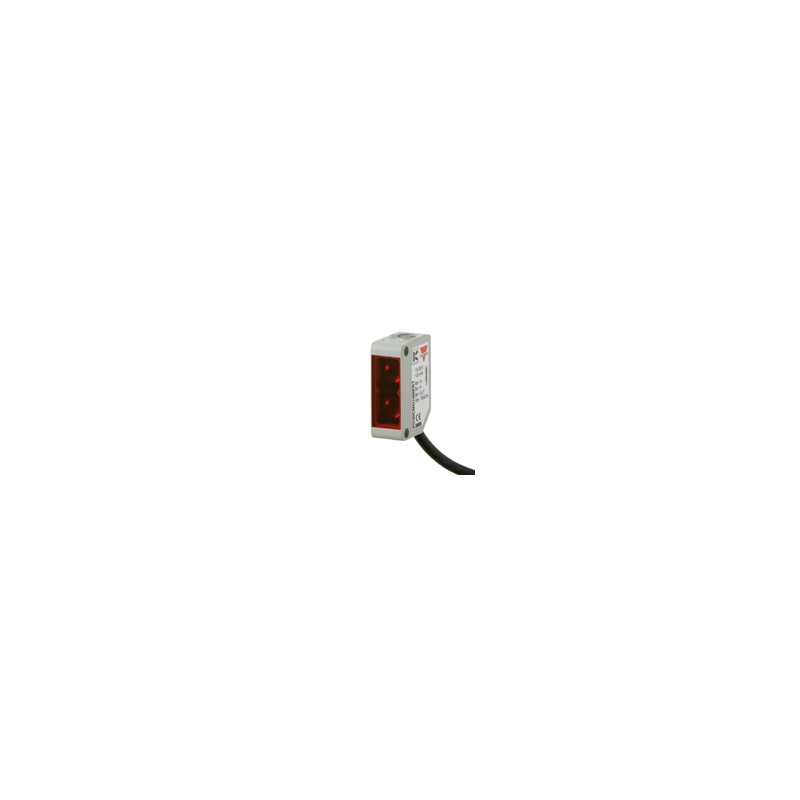

PD30CNR06NPDU CARLO GAVAZZI CONNEXION Câble SORTIE NPN CC MATERIAU Plastique Autres PLAGE DE DETECTION 6 m B..

Cellulles photoélectriques
Rétro réfléchissant
Type PD30CNR06....DU
• Portée du capteur miniaturisé
• Portée : 6 m, avec réflecteur
• Réglage de sensibilité au moyen d’une programmation d’apprentissage
• Lumière infrarouge, modulée 880 nm
• Tension d’alimentation : 10 à 30 VCC
• Sortie : 100 mA, préréglage NPN ou PNP
• Fonction commutation travail et repos programmable
• Indication LED pour sortie, stabilité et mise sous tension
• Protection : polarité inverse, court circuit et transitoires
• Versions câble et conducteur
• Excellente performance EMC
• Sortie alarme poussière
Description du produit
Référence
PD30CNR06PPM5DU
La famille des capteurs PD30CNR06 est livrée dans un boîtier PMMA/ABS com- pact renforcé de 10 x 30 x 20 mm.
Les capteurs sont utiles dans des applications où une détection de haute précision, de même qu’une taille minia- turisée, sont nécessaires.
Un boîtier compact et une
LED de grande puissance
Sélection type
pour un excellent rapport performance-dimension.
La fonction d’apprentissage, pour le réglage de la sensibil- ité, rend les capteurs très flexibles. Le type de sortie est préréglé (NPN ou PNP), et la fonction de commutation de sortie est une sortie pro- grammable (NO ou NF) et une sortie poussière NO ou NF.
Type
Style du boîtier Taille du boîtier Matériel du boîtier Longueur du boîtier Principe de détection Distance de détection Type de sortie Configuration sortie Type de connexion Sortie poussière
Boîtier Portée Connexion N° de commande N° de commande
L x H x P Sn NPN PNP
Commutation Travail/Repos Commutation Travail/Repos
10 x 30 x 20 mm 6 m Câble PD 30 CNR 06 NPDU PD 30 CNR 06 PPDU
10 x 30 x 20 mm 6 m Conducteur PD 30 CNR 06 NPM5DU PD 30 CNR 06 PPM5DU
NB : Réflecteurs à commander séparément
Spécifications
Distance nominale
de fonctionnement (Sn) Jusqu’à 6 m, avec réflecteur Ø 80 mm (ER4)
4 m sur réflecteur ER4060
Zone aveugle 100 mm
Sensibilité Réglable par apprentisage
Dérive de température ≤ 0,1%/ºC
Hystérésis (H)
(course différentielle) ≤ 10%
Tension nominale
de fonctionnement. (UB ) 10 à 30 VCC (ondulation comprise)
Ondulation (Urpp ) ≤ 10%
Courant de sortie
Continu (Ie) ≤ 100 mA
Courte durée (I) ≤ 100 mA (capacité max.
de charge 100 nF)
Courant sortie poussière
Continu (Ie) ≤ 20 mA
Courte durée (I) ≤ 20 mA (capacité max. de
charge 100 nF)
Courant d’alimentation
sans charge (Io) ≤ 30 mA @ 24 VCC
Courant minimum
de fonctionnement (Im) 0,5 mA
Courant à l’état bloqué (Ir ) ≤ 100 µA
Chute de tension (Ud ) ≤ 2,4 VCC @ 100 mA
Protection Court-circuit, polarité inverse et transitoires
Source lumière GaAlAs, LED, 880 nm Type lumière Infrarouge, modulé Angle de captage ± 2º
Lumière ambiante 10 000 lux
Point lumineux 110 mm @ 1,5 m
Fréquence de fonctionnement
1000 Hz
Temps de réponse
ARRÊT-MARCHE (tmarche) ≤ 0,5 ms
MARCHE-ARRÊT (tarrêt ) ≤ 0,5 ms
Délai de mise sous tension (tv) ≤ 300 ms
Fonction de sortie
NPN et PNP Préréglage
NO/NF fonction de commutation Réglage par bouton
Configuration sortie
Options de programmation
Sortie 4 broches, noir NO ou NF
Sortie NO ou NF (poussière)
Les spécifications peuvent être modifiées sans préavis (31.08.2010) 1
