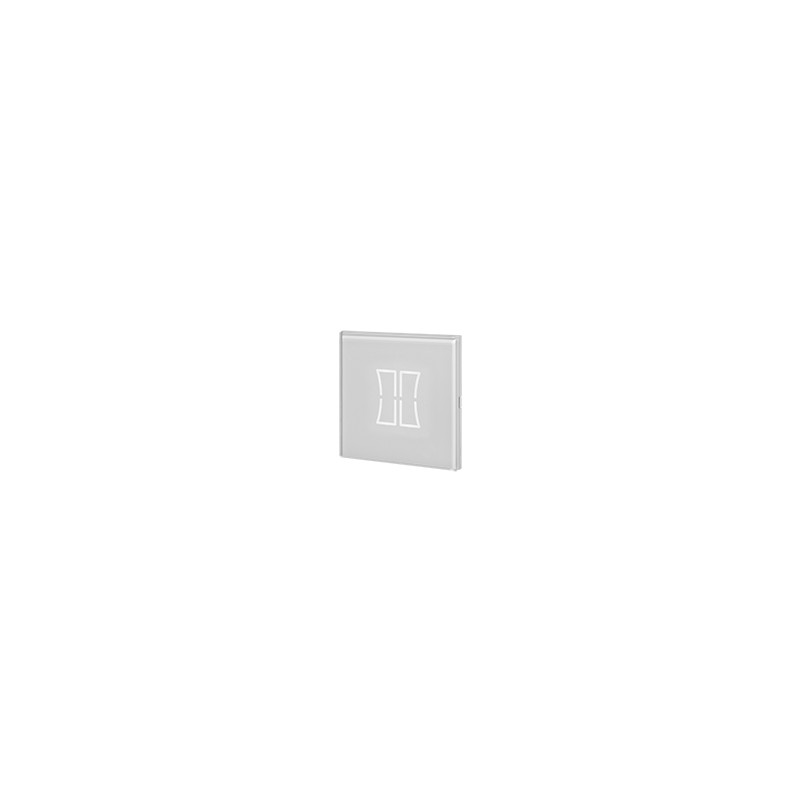

SHG060WLS4 CARLO GAVAZZI Paramètres sélectionnés TYPE MasterGlass BOÎTIER Wall mounting, box Ø60 ALIMENTATIO..

SHmG50a3xrLtS6D, SuHGp06l0ixnLSe4 ®
Interrupteur d’éclairage en verre tactile
Types SHG503xLS6, SHG060xLS4
• Variateur de lumière programmable, en verre tactile
• 4 ou 6 touches individuellement programmables
• Verre noir ou blanc
• Le rétro éclairage s’allume dès que la main effleure le verre
• Alarme sonore (ronfleur) programmable lorsqu’on appuie sur une touche
• Capteur de température intégré -9°C à +50°C
Description du produit Référence
SH G 503 W LS 6
L’interrupteur capacitif à
4 ou 6 touches program- mables intègre un détecteur de température.
Les touches permettent d’activer ou de désactiver toute fonction tandis que les entrées fournies par le détecteur intégré permettent de contrôler la température, les ventilateurs ou toute autre fonction de régulation de la température.
Chaque touche s’accom- pagne d’une LED signalant l’état de toute fonction.
Dès qu’une main s’approche du verre tactile, le rétro éclairage de l’interrupteur s’allume.
L’interrupteur en verre tactile fait partie du concept Smart House des applications domotiques.
Il est entièrement program- mable via le logiciel SH.
Smart house Verre tactile Dimensions Couleur
Interrupteur d’éclairage
Nombre de touches
Sélection type
Description Module
Interrupteur en verre blanc pour la boîte 503 SHG503WLS6
Interrupteur en verre noir pour la boîte 503 SHG503BLS6
Interrupteur en verre blanc pour la boîte Ø60 SHG060WLS4
Interrupteur en verre noir pour la boîte Ø60 SHG060BLS4
Caractéristiques de sortie
Bulbe à effleurement
SHG503xLS6 6 LED SHG060xLS4 4 LED
Caractéristiques d’alimentation
Alimentation Surtension cat. II
(EC 60664-1, par. 4.3.3.2)
15 à 24 Vcc ± 20%
Consommation 42 mA, 1 W
Caractéristiques d’entrée
Versions à touches
4 touches SHG060xLS4
6 touches SHG503xLS6
Temperature
Capteur -9° à +50°C Précision -9° à -0°C, 2°C
0° à +50°C, 0,5°C
Caractéristiques de sortie Dupline®
Tension 8,2 V Tension Dupline® maxi 10 V Tension Dupline® mini 5,5 V Courant Dupline® maxi 2 mA
Caractéristiques peuvent être modifiées sans préavis (29.08.2014) 1
