SHmGxxaxxrStLDDupline®

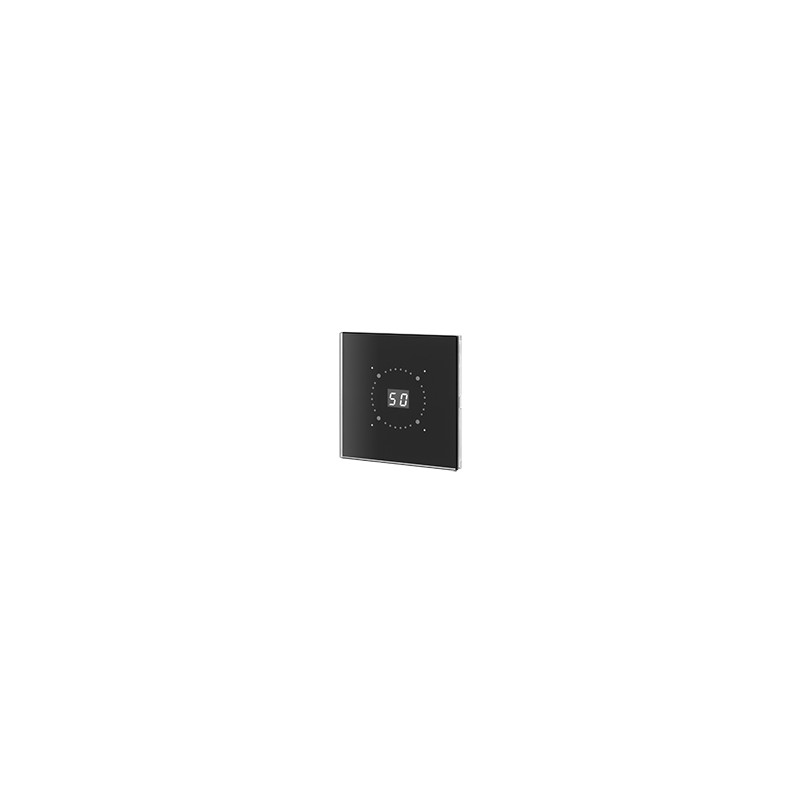

Variateur de lumière en verre tactile
Types SHG503xSLD, SHG060xSLD
• Variateur de lumière programmable, en verre tactile
• Les boutons-poussoirs programmables peuvent contrôler jusqu’à 4 groupes de variateurs ou fonctions marche/arrêt.
• Pour faire varier l’intensité d’éclairage, il suffit de pas- ser le doigt sur le curseur.
• Verre noir ou blanc
• Le rétro éclairage s’allume dès que la main effleure le verre.
• Alarme sonore (ronfleur) programmable lorsqu’on appuie sur une touche
Description du produit Référence
SH G 503 W SL D
Variateur capacitif en verre tactile avec afficheur et cur- seur pour contrôler jusqu’à quatre groupes de variateurs et/ou fonctions marche/ arrêt.
Les LED indiquent le groupe contrôlé par le curseur et l’afficheur. Dès que l’on effleure le curseur, on modi- fie l’intensité d’éclairage.
Dès qu’une main s’approche du verre tactile, le rétro
éclairage de l’interrupteur s’allume.
Le variateur d’éclairage en verre tactile pour automa- tismes d’édifices fait partie de l’environnement Smart House et contrôle les éclai- rages,
les volets roulants et toutes les autres fonctions prises en charge par le Sx2WEB24. Il est entièrement program- mable via le logiciel SH.
Smart house Verre tactile Dimensions Couleur Curseur Variateur
Sélection type
Description Module
Variateur en verre blanc pour la boîte 503 SHG503WSLD Variateur en verre noir pour la boîte 503 SHG503BSLD Variateur en verre blanc la pour boîte Ø60 SHG060WSLD Variateur en verre noir pour la boîte Ø60 SHG060BSLD
Caractéristiques de sortie
Bulbe à effleurement 4 LED
Afficheur (indication du pourcentage de variation)
Caractéristiques d’alimentation
Alimentation Surtension cat. II
(IEC 60664-1, par. 4.3.3.2)
15 à 24 Vcc ± 20%
Consommation 42 mA, 1 W
Caractéristiques d’entrée
Bulbe à effleurement 4 boutons-poussoirs
1 curseur
Caractéristiques de sortie Dupline®
Tension 8,2 V Tension Dupline® maxi 10 V Tension Dupline® mini 5,5 V Courant Dupline® maxi 2 mA
Caractéristiques et spécifications susceptibles d’être modifiées sans préavis (29.08.2014) 1
