Emetteur/Récepteur pour Ascenseurs et
Montes Charges
Type G 2140 55.0 700
Du line®
Fieldbus Installationbus
• 4 entrées boutons poussoirs
• 4 sorties transistors PNP ou NPN
• Carte circuit imprimé
• Support pour montage rail DIN (EN 50022)
• Indications par LED pour l’alimentation et la présence du Dupline®
• 3 fils pour le Dupline® et l'alimentation du module et la sortie de charge provenant du G 3485 0000 700
• Codage par GAP1605
Description du Produit Référence
G 2140 5520 700
Interface direct entrées/sor- ties pour la gestion de com- mandes et signalisation des paliers et de la cabine d'un ascenseur. Le module 4 entrées/4 sorties peut être utilisé pour d'autres applica- tions telles que monte charge. 3 fils sont néces-
saires pour connecter plusieurs entrées et sorties (alimentation incluse pour les sorties ). L'installation est conviviale et simple à mettre en oeuvre, la maintenance et la programmation ne néces- sitent pas de compétences.
Type: Dupline®

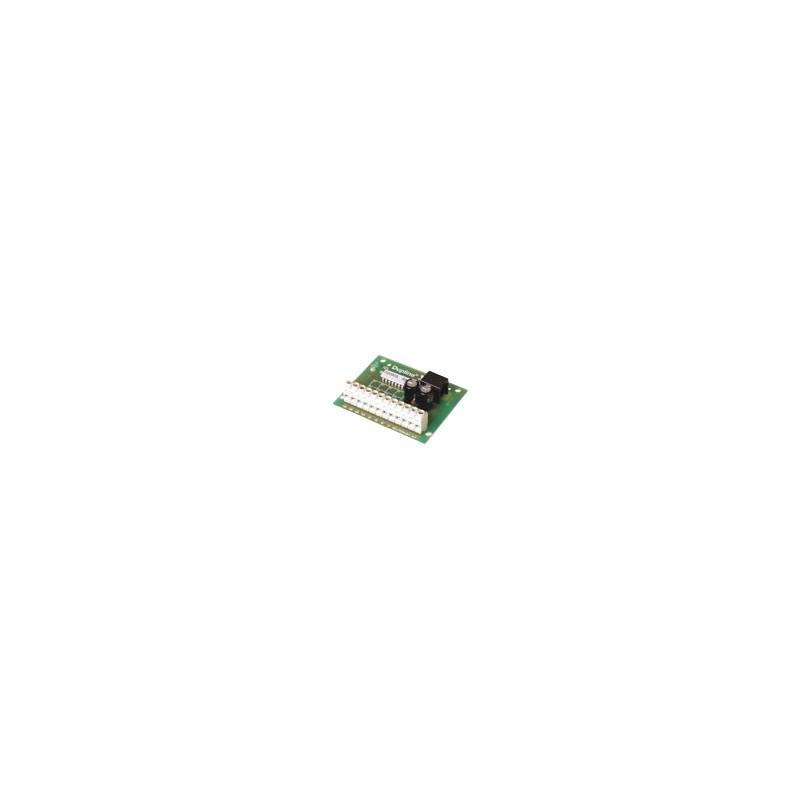

Circuit imprimé
Module entrées/sorties
Nombre de voies Type de sortie Alimentation CC
Tableau de Sélection
Alimentation Référence Référence
Boîtier à sortie NPN Boîtier à sortie PNP
10 à 30 VCC G 2140 5510 700 G 2140 5520 700
Caractéristiques des Sorties
G 2140 5510 700 G 2140 5520 700
Sorties 4 transistors NPN 4 transistor PNP Chute de tension £ 1,2 V
Sortie tension Typ. Ventrée -2,0 V
³ Ventrée -2,8 V Courant par sortie £ 200 mA £ 200 mA
Courant total des sorties £ 500 mA £ 500 mA Protection courts circuit Non Non Diodes de protection intégrées Oui Oui Courant de fuite £ 100 µA £ 200 µA
Temps de réponse 1 train impulsion (136 ms @ 128 adr.) 1 train impulsion (136 ms @ 128 adr.)
Caractéristiques des Entrées Caractéristiques de l'Alimentation
Entrées 4 contacts ou transistors NPN
Tension de boucle ouverte 8,0 VCC Courant de court circuit 180 µA Courant de démarrage 7 mA Résistance de contact £ 100 W Longueur du câble £ 3 m
Délai de transmission
Entrée OFF - ON £ 20 ms + 1 train impulsion
Entrée ON - OFF £ 550 ms
Alimentation Surtension cat. III (IEC 60664) Tension d'alimentation (Ventrée) 10-30 VCC (ondulation incl.) Ondulation £ 3 V
Protection (polarité) Oui Consommation £ 20 mA Puissance dissipée £ 1 W Courant d'appel £ 1 A Tension de tenue aux chocs 800 V Tension diélectrique
Alimentation - Dupline® Non Alimentation - Entrées Non Alimentation - Sorties Non
Ces spécifications peuvent être modifiées sans préavis (29.04.03) 1
