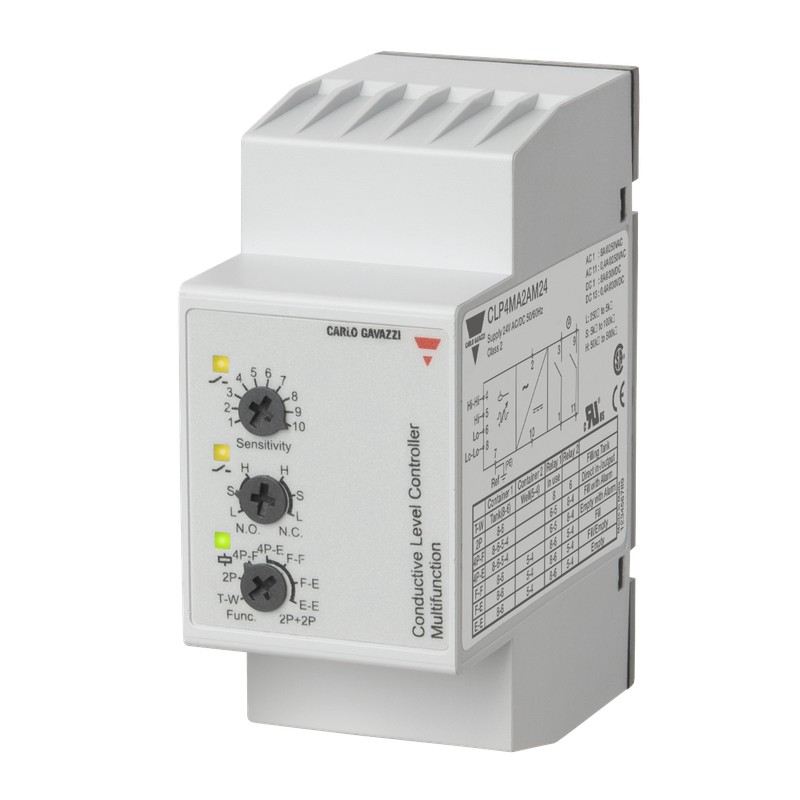

CLP4MA2AM24 CARLO GAVAZZI Paramètres sélectionnés SYSTEME Système BOÎTIER Rectangulaire FONCTION DE DETECTIO..

Capteurs conducteurs
Régulateur de niveau de 2 à 4 points
Type CL avec potentiomètre
• Régulateur de niveau conducteur
• Réglage de sensibilité – résistance de fonctionnement de 250 Ω à 500KΩ
• Combinaisons multiples des applications de remplissage et de vidange
• Électrodes CA à faible tension
• Installation facile sur les rails DIN ou avec fiche circulaire à 11 broches
• Tension de fonctionnement nominale :
24 VCA/CC, 115 VCA ou 230 VCA
• Sortie 2x8A/250 relais VCA SPDT
• Indication DEL pour : Sortie MARCHE et puissance
MARCHE
Description du produit
Clé de commande CLD4MA2DM24
Régulateur de niveau basé sur le processeur µ pour liquides avec une large plage de sensibilité (par ex. eaux d’égout, produits chimiques, eau saline, etc.). Le régula- teur est équipé d’une sor- tie séparée pour l’indica-
tion d’alarme si un réservoir arrive à sec ou si une condi- tion de trop-plein se réalise. Sortie relais 8A SPDT/SPST, NO/NC.
Régulation sensibilité par niveau de potentiomètre en
3 plages.
Type
Montage rail DIN Entrées
Fonction Réglage Sorties
Versions du relais
Alimentation électrique
Sélection type
Montage Relais N° de commande N° de commande N° de commande
Alimentation : 24 VCA/CC Alimentation : 115 VCA Alimentation : 230 VCA
Rail DIN SPDT + SPST CLD4MA2DM24 CLD4MA2D115 CLD4MA2D230
Fiche circulaire 11-p 2 SPST CLP4MA2AM24 CLP4MA2A115 CLP4MA2A230
Spécifications
Tension de fonctionnement nominale (UB)
Broches 2 et 10 230 195 à 265 VCA, 45 à 65 Hz
115 98 à 132 VCA, 45 à 65 Hz Classe d’alimentation 2 24 19,2 à 28,8 VCA/CC Tension d’isolation nominale <2,0 kVCA (rms)
Tension nominale de résistance
impulsion 4 kV (1,2/50 µs) (ligne/neutre)
Puissance de fonctionnement nominale
Alimentation CA 5 VA Alimentation CA/CC 5 VA / 5 W
Temporisation de
fonctionnement (tV) < 300 mS
Sorties Sur commutateur rotatif
Tension d’isolation nominale 250 VCA (rms) (cont./elec.)
Régime nominal du relais (AgCdO) µ (espace micro) Charges résistives CA1 8 A / 250 VCA (2500 VA)
CC1 1 A / 250 VCC (250 W) ou
10 A / 25 VCC (250 W) Petites charges inductives CA15 0,4 A / 250 VCA
CC13 0,4 A / 30 VCC Longévité mécanique (typique) ≥ 30 x 106 opérations
@ 18 000 imp/h
Longévité électrique (typique)CA1 > 250 000 opérations
Alimentation sonde de niveau Max. 5 VCA Courant sonde de niveau Max. 2 mA Sensibilité 250Ω à 500KΩ
Plage standard de réglage
usine “S” 100KΩ
Plages L (Faible sensibilité) 250 Ω à 5 KΩ, CF* = 4,7 nF Plages S (Sensibilité standard) 5 KΩ à 100 KΩ, CF* = 2,2 nF Plages H (Forte sensibilité) 50 KΩ à 500 KΩ, CF* = 1,0 nF
Tension diélectrique >2,0 KVCA (rms) (contacts / électronique)
Tension nominale de résistance 4 kV (1,2/50 µS) (contacts /
impulsion électronique) (IEC 664)
Fréquence de fonctionnement (f)
Sortie relais 0,5 HZ
Temps de réponse
ARRÊT-MARCHE (tmarche) 1 s
MARCHE-ARRÊT (tarrêt) 1 s
Environnement
Catégorie de surtension III (IEC 60664)
Degré de protection IP 20 (IEC 60529, 60947-1) Degré de pollution 2 (IEC 60664/60664A, 60947-1)
Température
Fonctionnement -20º à +50ºC Stockage -50º à +85ºC
Matériau d’emballage CLP NORYL PPO, gris clair
CLD ABS VO, gris clair
Poids
Alimentation CA 200 g
Alimentation CA/CC 125 g
UL Certification cURus UL508, UL325, CSA-C22,2
No. 247
Marquage CE Oui
*CF = capacité maximale du câble
Les spécifications peuvent être modifiées sans préavis (19.12.2014) 1
