PD30CNB15NPRT CARLO GAVAZZI Paramètres sélectionnés SYSTEME Suppression arrière-plan BOÎTIER rectangulaire P..

Cellules photoélectriques
Réflexion diffusive, Suppression de fond
Type PD30CNB15....RT
• Portée du capteur miniaturisé
• Portée : 150 mm
• Réglage de sensibilité au moyen d’une programmation d’apprentissage
• Lumière rouge, modulée 660 nm
• Tension d’alimentation : 10 à 30 VCC
• Sortie : 100 mA, préréglage NPN ou PNP
• Fonction commutation travail et repos programmable
• Indication LED pour sortie, stabilité et mise sous tension
• Protection : polarité inverse, court circuit et transitoires
• Versions câble et connecteur
• Excellente performance EMC
• Caractéristiques de l’apprentissage à distance
Description du produit
Référence PD30CNB15PPM5RT

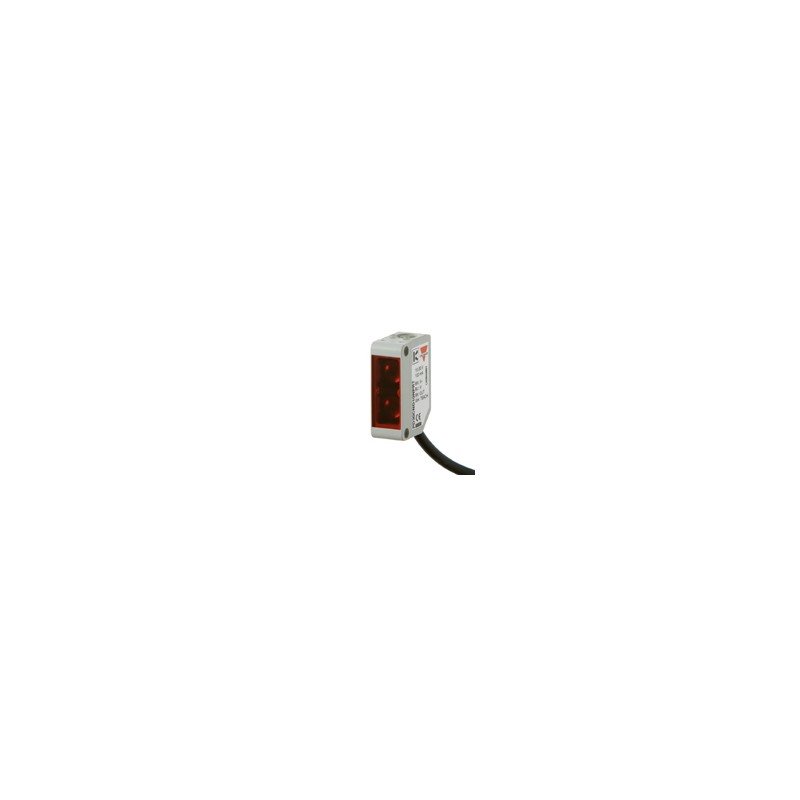

La famille des capteurs PD30CNB15 est livrée dans un boîtier PMMA/ABS com- pact renforcé de 10 x 30 x 20 mm.
Les capteurs sont utiles dans des applications où une détection de haute précision, de même qu’une taille minia- turisée, sont nécessaires.
Un boîtier compact et une LED de grande puissance pour un excellent rapport performance-dimension.
Sélection type
La fonction d’apprentissage, pour le réglage de la sensibil- ité, rend les capteurs très flexibles. Le type de sortie est préréglé (NPN ou PNP), et la fonction de commutation de sortie est une sortie NO ou NF.
Une des caractéristiques de l’apprentissage à distance permet au capteur d’être réglé par exemple depuis un PLC.
Type
Style du boîtier Taille du boîtier Matériel du boîtier Longueur du boîtier Principe de détection Distance de détection Type de sortie Configuration sortie Type de connexion
Apprentissage à distance
Portée du boîtier Portée N° de commande N° de commande N° de commande
L x H x P Sn NPN PNP
Commutation Travail/Repos Commutation Travail/Repos
10 x 30 x 20 mm 150 mm Câble PD 30 CNB 15 NPRT PD 30 CNB 15 PPRT
10 x 30 x 20 mm 150 mm Connecteur PD 30 CNB 15 NPM5RT PD 30 CNB 15 PPM5RT
Spécifications
Distance nominale
de fonctionnement (Sn) Jusqu’à 150 mm, cible de référence Kodak carte test
R27, blanc, 90% réfléchis- sant, 200 x 200 mm
Zone aveugle 30 mm
Sensibilité Réglable par apprentisage
Dérive de température ≤ 0,2%/ºC
Hystérésis (H)
90% Blanc < 10%
18% Gris < 15%
Tension nominale
de fonctionnement (UB ) 10 à 30 VCC (ondulation comprise)
Courant à l’état bloqué (Ir ) ≤ 100 µA
Chute de tension (Ud ) ≤ 2,4 VCC @ 100 mA
Protection Court-circuit, polarité inverse et transitoires
Source lumière GaAlAs, LED, 660 nm
Type lumière Rouge, modulé
Angle de captage ± 2º
Lumière ambiante 10 000 lux
Point lumineux 110 mm @ 1,5 m
Fréquence de fonctionnement 1000 Hz
Temps de réponse
ARRÊT-MARCHE (tmarche) ≤ 0,5 ms
MARCHE-ARRÊT (tarrêt ) ≤ 0,5 ms
Délai de mise sous tension (tv) ≤ 400 ms
Ondulation (Urpp ) ≤ 10%
Courant de sortie
Continu (Ie) ≤ 100 m
Courte durée (I) ≤ 100 mA (capacité max.
de charge 100 nF)
Courant d’alimentation
sans charge (Io) ≤ 32 mA @ 24 VCC
Courant minimum
de fonctionnement (Im) 0.5 mA
Fonction de sortie
NPN et PNP Préréglage
NO/NC fonction de commutation Réglage par bouton
Fonction d’apprentissage à distance
Apprentissage 0 à 2,5 VCC (NPN)
5 à 30 VCC (PNP) Inviolable S’il est activé pendant plus
Les spécifications peuvent être modifiées sans préavis (17.08.2010) 1
