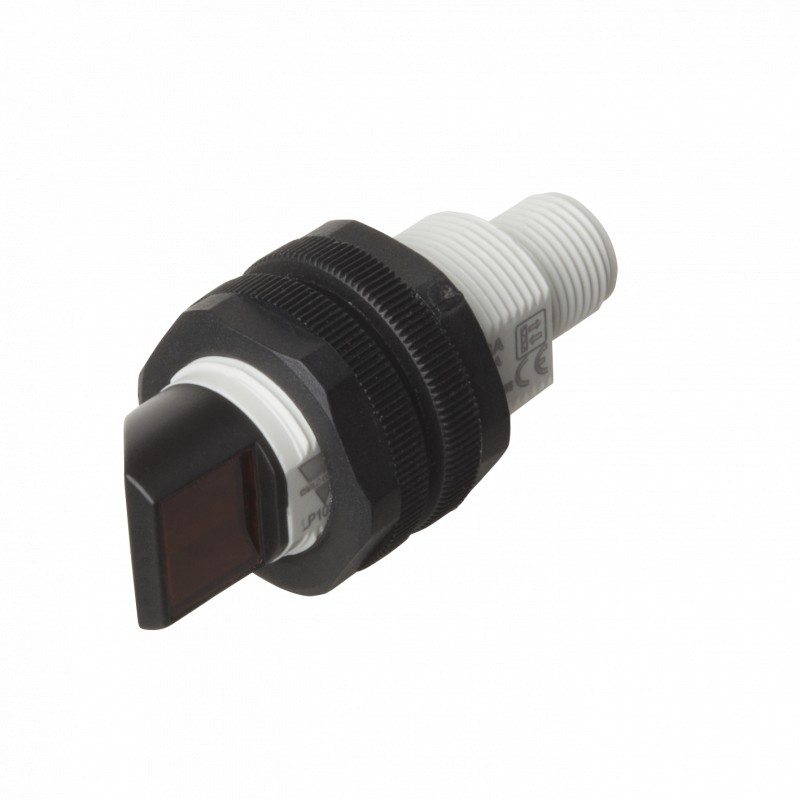

PA18CRR50PAM1SA CARLO GAVAZZI Paramètres sélectionnés SYSTEME Reflex BOÎTIER M18 PLAGE DE DETECTION 1 ... 5 ..

Cellules photoélectriques
Reflex
Type PA18C.R..., DC
• Gamme de cellules miniatures
• Distance de détection : 6,5 m (axial), 5 m (radial)
• Ajustement de la sensibilité par potentiomètre
• Lumière infrarouge, modulée 850 nm
• Tension d'alimentation : 10 à 30 Vcc
• Sortie : 100 mA, NPN ou PNP, N.O et N.F.
• Indice de protection IP67, IP69K
• LED d'indication de sortie Activée, de stabilité et d'alimentation Active
• Protection : inversion de polarité, court-circuit et transitoires
• Versions câble et connecteur
• Excellentes performances CEM
Description du produit
Référence commerciale PA18CAR65PAM1SA
Le PA18C.R fait partie d'une famille de cellules reflex éco- nomiques destinées à un usa- ge général : le produit se pré- sente en boîtier cylindrique ABS au standard industriel 18 mm.
Les cellules sont utiles dans les applications pour les- quelles la détection doit être extrêmement précise et la taille du boîtier réduite.
Boîtier compact et LED haute puissance avec un excellent rapport performance-dimen- sions.
Le potentiomètre d'ajuste- ment de la sensibilité confère aux cellules une grande sou- plesse d’utilisation.
Le type de sortie est NPN ou PNP et la fonction de com- mutation de la sortie est NO et NF.
Version
Type de boîtier Dimension du boîtier Matériau du boîtier Boîtier axial
Principe de détection Distance de détection Type de sortie Configuration de la sortie Type de connexion Ajustement de sensibilité
Choix de la version
Type de boîtier Distance de Connexion Code produit Code produit détection NPN PNP
Sn Commutation travail repos Commutation travail repos
M18 Type axial 6,5 m Câble PA 18 CAR 65 NASA PA 18 CAR 65 PASA M18 Type axial 6,5 m Connecteur PA 18 CAR 65 NAM1SA PA 18 CAR 65 PAM1SA M18 Type radial 5,0 m Câble PA 18 CRR 50 NASA PA 18 CRR 50 PASA M18 Type radial 5,0 m Connecteur PA 18 CRR 50 NAM1SA PA 18 CRR 50 PAM1SA
Caractéristiques selon EN60947-5-2
Distance nominale de fonctionnement (Sn)
Type axial (A) Jusqu'à 6,5 m
Type radial (R) Jusqu'à 5,0 m Cible de référence, réflecteur ER4 dia. 80 mm
Zone morte 50 mm @ Sn maxi.
Contrôle de sensibilité Ajustable par potentiomètre
Plage de réglage électrique 210˚ Plage de réglage mécanique 240˚ Ajustement de la distance
sur la cible
Type axial 50-650 cm
Type radial 50-500 cm
Dérive de température ≤ 0.2%/ºC
Hystérésis (H)
(distance différ) ≤ 20%
Tension nominale de 10 à 30 Vcc fonctionnement (UB ) (ondulation incluse) Ondulation (Urpp ) ≤ 10%
Courant de sortie
En continu (Ie) ≤ 100 mA En courte durée (I) ≤ 100 mA
(capacité de charge 100 nF
maxi.)
Courant d'alimentation à
vide (Io) ≤ 25 mA @ 24 Vcc
Courant minimum de
fonctionnement (Im) 0,5 mA
Courant à l'état bloqué (Ir ) ≤ 100 µA
Chute de tension (Ud ) ≤ 2,0 Vcc @ 100 mA
Protection Court-circuit, inversion de polarité et transitoires
Source de lumière LED, 850 nm
Type de lumière Infrarouge, modulé
Angle de détection ± 2º
Lumière ambiante Lampe incandescente
30.000 lux
Les caractéristiques peuvent changer sans préavis (06.02.2013)
