PD30CND10NPDU
CARLO GAVAZZI
1
Paramètres sélectionnés SYSTEME Directe objet BOÎTIER rectangulaire PLAGE DE DETECTION 1 ... 5 m CONNEXION Câble SORTIE NPN CC MATERIAU Plastique Autres PLAGE DE DETECTION 1 m BOÎTIER 30 x 20 x 10,8 mm MATERIAU ABS COMPLEMENTS Sortie encrassement

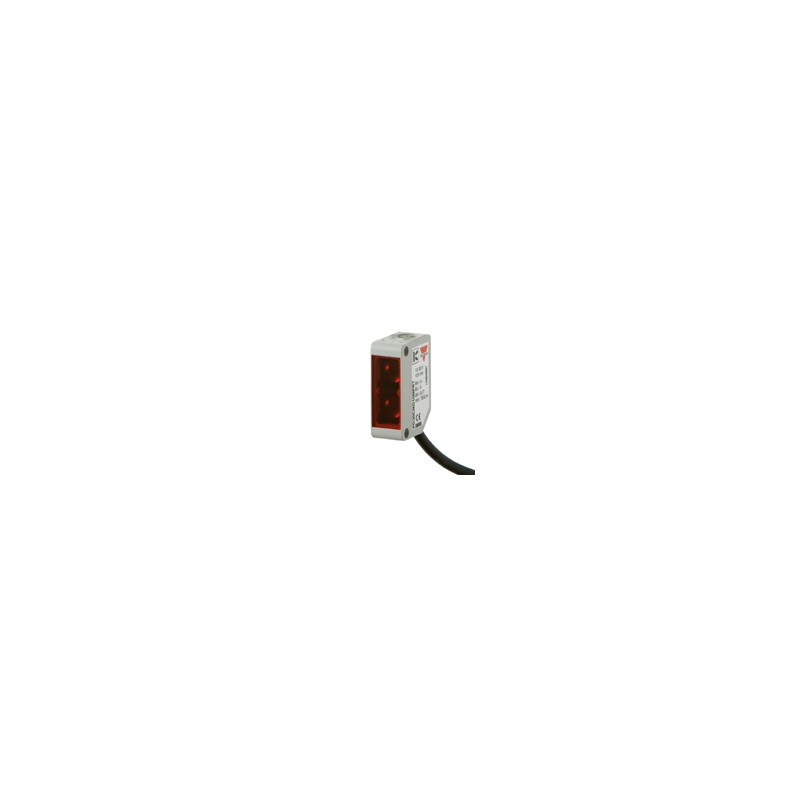

Photo Drr 1M Npn No/Nc Du Cab
Home > CARLO GAVAZZI
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par CARLO GAVAZZI
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Cellules photoélectriques
Réflexion diffusive
Type PD30CND10....DU
• Portée du capteur miniaturisé
• Portée : 1 m
• Réglage de sensibilité au moyen d’une programmation d’apprentissage
• Lumière rouge, modulée 660 nm
• Tension d’alimentation : 10 à 30 VCC
• Sortie : 100 mA, préréglage NPN ou PNP
• Fonction commutation travail et repos programmable
• Indication LED pour sortie, stabilité et mise sous tension
• Protection : polarité inverse, court circuit et transitoires
• Versions câble et connecteur
• Excellente performance EMC
• Sortie alarme poussière
Description du produit
Référence PD30CND10PPM5DU
La famille des capteurs PD30CND10 est livrée dans un boîtier PMMA/ABS com- pact renforcé de 10 x 30 x 20 mm.
Les capteurs sont utiles dans des applications où une détection de haute précision, de même qu’une taille minia- turisée, sont nécessaires.
Un boîtier compact et une
LED de grande puissance
Sélection type
pour un excellent rapport performance-dimension.
La fonction d’apprentissage, pour le réglage de la sensibil- ité, rend les capteurs très flexibles. Le type de sortie est préréglé (NPN ou PNP), et la fonction de commutation de sortie est une sortie NO ou NF et une sortie poussière NO ou NF.
Type
Style du boîtier Taille du boîtier Matériel du boîtier Longueur du boîtier Principe de détection Distance de détection Type de sortie Configuration sortie Type de connexion Sortie Poussière
Boîtier Portée Connexion N° de commande N° de commande
L x H x P Sn NPN PNP
Commutation Travail/Repos Commutation Travail/Repos
10 x 30 x 20 mm 1 m Câble PD 30 CND 10 NPDU PD 30 CND 10 PPDU
10 x 30 x 20 mm 1 m Connecteur PD 30 CND 10 NPM5DU PD 30 CND 10 PPM5DU
Spécifications
Distance nominale
de fonctionnement (Sn) Jusqu’à 1 m, cible de référence Kodak carte test
R27, blanc, 90%
réfléchissant, 200 x 200 mm
Zone aveugle 20 mm
Sensibilité Réglable par apprentisage
Dérive de température ≤ 0.1%/ºC
Hystérésis (H)
(course différentielle) ≤ 10%
Tension nominale
de fonctionnement (UB ) 10 à 30 VCC (ondulation comprise)
Ondulation (Urpp ) ≤ 10%
Courant de sortie
Continu (Ie) ≤ 100 mA
Courte durée (I) ≤ 100 mA (capacité max.
de charge 100 nF)
Courant sortie poussière
Continu (Ie) ≤ 20 mA
Courte durée (I) ≤ 20 mA (capacité max. de
charge 100 nF)
Courant d’alimentation
sans charge (Io) ≤ 30 mA @ 24 VCC
Courant minimum
de fonctionnement (Im) 0,5 mA
Courant à l’état bloqué (Ir ) ≤ 100 µA
Chute de tension (Ud ) ≤ 2,4 VCC @ 100 mA
Protection Court-circuit, polarité inverse et transitoires
Source lumière GaAlAs, LED, 660 nm
Type lumière Rouge, modulé
Angle de captage ± 2º
Lumière ambiante 10 000 lux
Point lumineux 110 mm @ 1,5 m
Fréquence de fonctionnement 1000 Hz
Temps de réponse
ARRÊT-MARCHE (tMarche) ≤ 0,5 ms
MARCHE-ARRÊT (tarrêt ) ≤ 0,5 ms
Délai de mise sous tension (tv) ≤ 300 ms
Fonction de sortie
NPN et PNP Préréglage
Configuration sortie NO ou NF Options de programmation
Sortie 4 broches, noir NO ou NF
Sortie 2 broches, blanc NO ou NF (poussière)
Sortie alarme poussière
Temporisation de fonctionnement 20 ms
Indication
Sortie MARCHE LED, jaune
Les spécifications peuvent être modifiées sans préavis (17.08.2010) 1
