Cellules photoélectriques
Réflexion Direct Objet
Type PA18CAD04...WS, DC
• Gamme de cellules miniatures
• Distance de détection : 0,4 m
• Ajustement de la sensibilité par potentiomètre
• Lumière rouge modulée 625 nm
• Tension d'alimentation : 10 à 30 Vcc
• Sortie : 100 mA, NPN ou PNP, N.O et N.F.
• Indice de protection IP67, IP69K
• LED d'indication de sortie Activée, de stabilité et d'alimentation Active
• Protection : inversion de polarité, court-circuit et transi- toires
• Versions câble et connecteur
• Excellentes performances CEM
• Angle optique large - zone morte faible
Description du produit
Référence
PA18CAD04PAM1WS

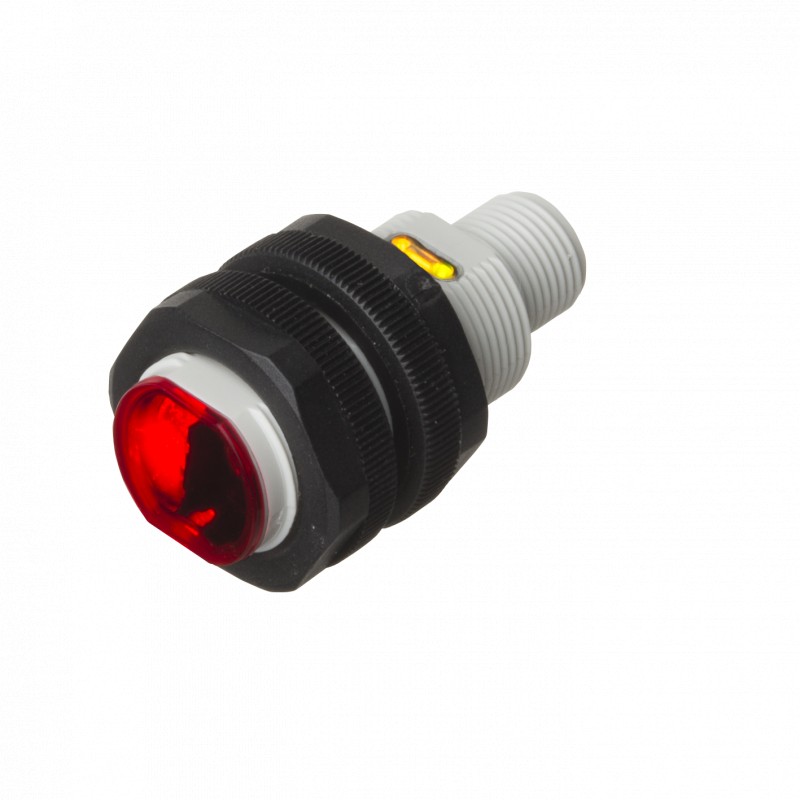

Le PA18CAD04...WS fait par- tie d'une famille de cellules réflexion direct objet écono- miques destinées à un usage général : le produit se présen- te en boîtier cylindrique ABS au standard industriel 18 mm. Les cellules sont utiles dans les applications pour les- quelles la détection doit être extrêmement précise et la taille du boîtier réduite.
Boîtier compact et LED haute
puissance avec un excellent rapport performance-dimen- sions.
Le potentiomètre d'ajuste- ment de la sensibilité confère aux cellules une grande sou- plesse d’utilisation. Le type de sortie est NPN ou PNP et la fonction de commutation de la sortie est NO et NF.
Le cellule est caractérisée par un large angle optique et une faible zone morte.
Version
Type de boîtier Dimension du boîtier Matériau du boîtier Boîtier axial
Principe de détection Distance de détection Type de sortie Configuration de la sortie Type de connexion Ajustement de sensibilité
Choix de la version
Type de boîtier Distance de Connexion Code produit Code produit détection NPN PNP
Sn Commutation travail repos Commutation travail repos
M18 0,4 m Câble PA 18 CAD 04 NAWS PA 18 CAD 04 PAWS
M18 0,4 m Connecteur PA 18 CAD 04 NAM1WS PA 18 CAD 04 PAM1WS
Specifications according to EN60947-5-2
Distance nominale de
fonctionnement (Sn) Jusqu'à 0,4 m
Cible de référence Kodak carte test R27, blanc, 90% réfléchissant, 100 x 100 mm
Zone morte 0 mm @ Sn maxi.
Contrôle de sensibilité Ajustable par potentiomètre
Plage de réglage électrique 210˚ Plage de réglage mécanique 240˚ Ajustement de la distance
sur la cible 30-400 mm
Dérive de température ≤ 0,2%/ºC
Hystérésis (H)
(distance différ) ≤ 20%
Tension nominale de 10 à 30 Vcc fonctionnement (UB ) (ondulation incluse) Ondulation (Urpp ) ≤ 10%
Courant de sortie
En continu (Ie) ≤ 100 mA En courte durée (I) ≤ 100 mA
(capacité de charge 100 nF
maxi.)
Courant d'alimentation à
vide (Io) ≤ 15 mA @ 24 Vcc
Courant minimum de
fonctionnement (Im) 0,5 mA
Courant à l'état bloqué (Ir ) ≤ 100 µA
Chute de tension (Ud ) ≤ 2,0 Vcc @ 100 mA
Protection Court-circuit, inversion de polarité et transitoires
Source de lumière InGaAIP, LED, 625 nm
Type de lumière Rouge, modulée
Angle de détection ± 16º à distance de détection Spot lumineux 120 x 160 mm @ 200 mm Lumière ambiante 30.000 lux
lampe à incandescence
Fréquence de fonctionnement 500 Hz
Temps de réponse
OFF-ON (tON) ≤ 1,0 ms
ON-OFF (tOFF ) ≤ 1,0 ms
Temps de mise sous tension (tv) ≤ 100 ms
Les caractéristiques peuvent changer sans préavis (25.02.2013) 1
