PD12CNC04BPM1T CARLO GAVAZZI Paramètres sélectionnés SYSTEME Détecteur de couleurs BOÎTIER rectangulaire PLA..

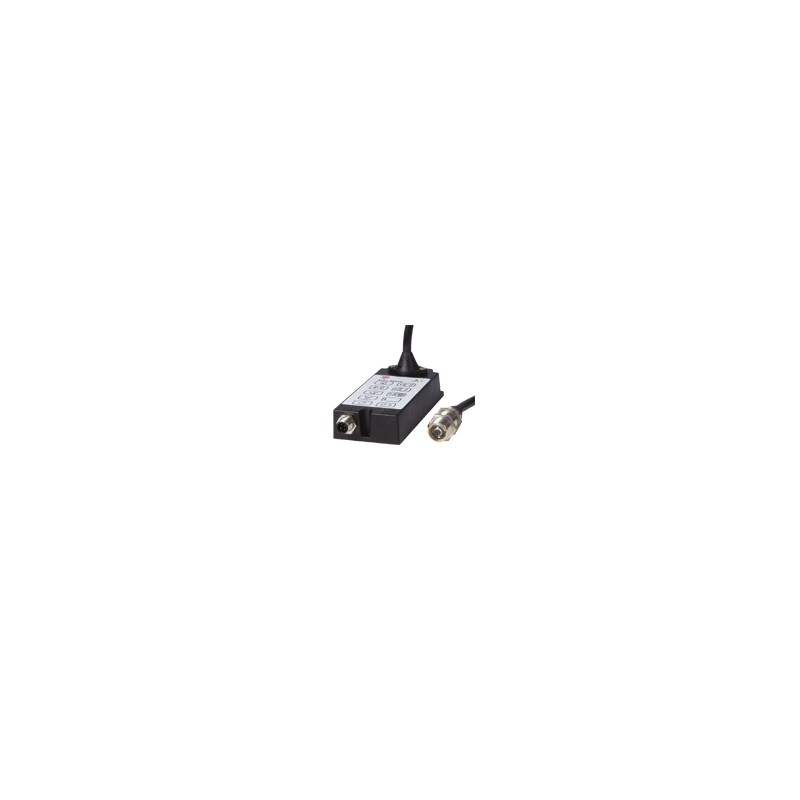

Cellules photo électriques Détecteur de couleurs Type PD12CNC0.BPM1T
• Distance: de 2 à 60 mm, selon la fibre
• Apprentissage (clavier ou configuration à distance)
• Verrouillage du clavier
• Détection d’une couleur ou de 1 à 4 couleurs enregistrées
• Contrôle par microprocesseur et stockage des para- mètres sur EEPROM
• Tension de fonctionnement 24 V CC
• Sortie 100 mA, NPN et PNP
• Sélection de la commutation à la lumière ou au noir
• Connecteur standard M12
• Protection IP65
• Minuterie : Temporisation à la mise SOUS ou HORS
tension
Description du produit
Référence
PD12CNC04BPM1T
Le Détecteur de couleurs est un amplificateur à fibre optique qui permet de recon- naître au choix une couleur, ou une à quatre couleurs. Grâce à la fonction “appren- tissage”, l’identification des couleurs est aisé. Chaque couleur possède une sortie séparée que la minuterie inté-
grée permet de temporisée selon une durée de jusqu’à 5 sec. On peut également pro- grammer la fonction de sortie en NO ou NF. On utilise les Détecteurs de couleurs pour détecter les étiquettes, mar- quages, repères, fils, liquides, etc. de couleur.
Type
Boîtier
Dimensions du boîtier Matériau du boîtier Non utilisé
Détecteur de couleur Nombre de canaux Type de sortie
Configuration de la sortie Type de raccordement Apprentissage mode
Tableau de sélection Amplificateur
Boîtier Range Référence à commander Référence à commander
L x H x P 1 canal 4 canaux
61 x 115 x 26 mm 2 à 60 mm PD12CNC01BPM1T PD12CNC04BPM1T
Tableau de sélection Fibres
Distance de détection Dia. du pinceau lumineux Longueur du câble Référence à commander
18 mm Ø 1,5 mm 1000 mm FPDC01SCC100
40 - 60 mm Ø 6,0 mm 1000 mm FPDC02SCC100
4 - 6 mm Embout en petite pointe 1000 mm FPDC03SCC100
2 - 4 mm 12 mm Embout en pointe en aiguille 1000 mm FPDC04SCC100
2 - 4 mm 40 mm Embout en pointe en aiguille 1000 mm FPDC05SCC100
Caractéristiques
Distance de détection (Sn) 2 à 60 mm, (selon la fibre)
Type d’analyse Analyse RVB
Entrée Apprentissage Active 4 à 24 VCC @10 µs minimum
Non active ≤ 1 VCC
Temps d’enregistrement 1 sec
Niveaux de sensibilité Fin, moyen et faible
Dérive de température < 0,4%/C°
Tension nom. de fonction. (UB ) 24 VCC ±10% (ondulation inclue)
Ondulation (Urpp ) ≤ 10%
Courant de sortie
En continu (Ie) 100 mA Courte période (I) 100 mA
Courant à vide (Io) 120 mA
Chute de tension (Ud )
IL = 100 mA ≤ 2,2 VCC IL = 10 mA ≤ 0,5 VCC
Minuterie
Gamme programmable 0 à 5 s Premier pas 50 ms Pas suivants 250 ms
Protection Court-circuit, inversion de polarité, transitoires
Source de lumière LED, rouge, verte et bleue
Diamètre du pinceau lumineux 0,5 mm
Lumière ambiante
Lumière incandescente 3.000 Lux
Lumière du soleil 5.000 Lux
Spécifications susceptibles d’être changées sans préavis (13.01.2014) 1
